Reaktoren in niedrigen Spannungskompensationsschränken: notwendige Ausrüstung oder zusätzliche Kosten?

Verbreitet das Entschädigungskabinett in Ihrer Fabrik oft das ausKondensator? Oder die Messung ergab, dass die Harmonischen des Leistungsnetzes zu groß sind und selbst der Schalter zu sehen ist, wenn der Kondensator ein- und ausgeschaltet ist. Der Grund für die Beschädigung des Kondensators kann das Fehlen eines Serienreaktors sein. Denn in einem 400 -V -Stromnetz gibt es zwei Nachteile, wenn der Kondensator direkt mit dem Stromnetz verbunden ist. Eine davon ist, dass der Aufprallstrom im Moment des Einschusses seinen Höhepunkt erreicht, der leicht zu verbrennen ist. Der zweite ist, dass der harmonische Strom zu groß ist, was dazu führt, dass der Kondensator ernsthaft wird oder sogar brennt. Ausgestattet mit einem Reaktor mit geeigneten Parametern kann diese beiden Probleme effektiv lösen. In diesem Artikel wird erklärt, ob der Reaktor ein notwendiges Gerät ist, indem das Arbeitsprinzip des Reaktors beschrieben wird, die Rolle, die er im Kompensationsschrank spielt, und den tatsächlichen Betriebseffekt.

Arbeitsprinzip der niedrigen SpannungSerienreaktor

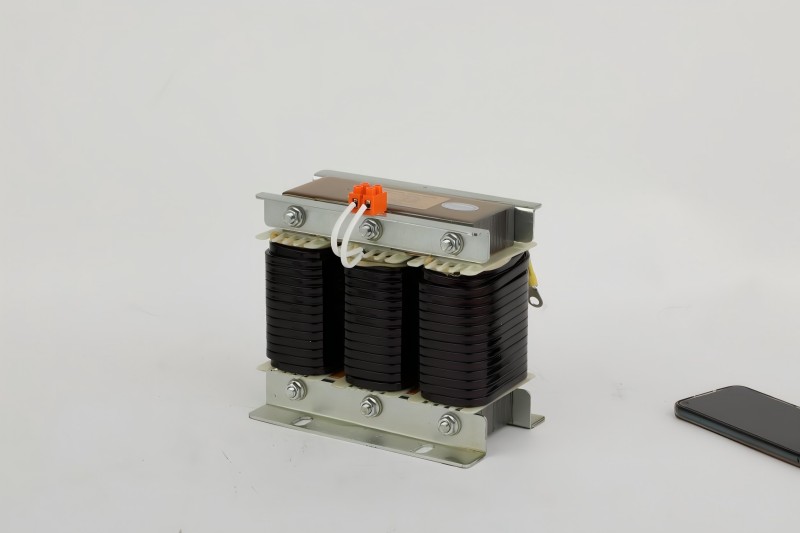

Der Reaktor besteht aus einem Eisenkern und einer Spule, die in Reihe vor dem Kondensator des Kompensationsschranks verbunden ist. Wenn der Strom durch die Spule fließt, erzeugt der Eisenkern ein Magnetfeld, das der Änderung des Stroms widerstehen kann. Momentan wird der Kondensator mit Energie versorgt, der Strom nimmt plötzlich zu und das Magnetfeld erzeugt eine umgekehrte Kraft, wodurch der Aufprallstrom auf einen sicheren Bereich begrenzt wird. Wenn Hochfrequenzstreustrom im Stromnetz erzeugt wird, erzeugt die Spule einen stärkeren Widerstand, wodurch der Strom in Wärme umgewandelt und verbraucht wird. Durch diese Operationen ist der Kondensator vor den Auswirkungen von übermäßigem Strom und Schäden durch Überhitzung geschützt.

Die Rolle des Reaktors im Kompensationsschrank

Wie im obigen Arbeitsprinzip erwähnt, kann der Reaktor den von der erzeugten riesigen Strom unterdrückenStromkondensatorWenn es innerhalb des Zehnfachen des Normalwerts mit Strom versorgt wird, schützen Sie die Schalterkontakte vor Schmelzen und Schweißen. Diese Funktion soll verhindern, dass die Geräte beim Einschalten brennen. Eine andere Funktion besteht darin, Hochfrequenzrauschen abzufangen. Diese beiden Funktionen des Reaktors können die Lebensdauer des Kondensators verlängern. Die Kondensatoren im Kompensationsschrank ohne den Reaktor können in 2 Jahren verschrottet werden. Nachdem das Kompensationsschrank mit dem Reaktor ausgestattet wurde, kann er seit mehr als 8 Jahren verwendet werden, was die Wartungskosten erheblich senkt. Diese beiden Funktionen können nicht durch andere Komponenten ersetzt werden. Das Kompensationsschrank ohne den Reaktor wird unweigerlich verbrannt, wenn es eingeschaltet ist, oder die Kondensatoren werden in Chargen beschädigt, was die Notwendigkeit des Reaktors widerspiegelt.

So wählen Sie einen geeigneten Serienreaktor aus

Um einen geeigneten Reaktor auszuwählen, gibt es zwei Hauptaspekte: Eine besteht darin, die entsprechende Reaktanzrate auszuwählen, und der andere besteht darin, die entsprechende Stromversorgerkapazität auszuwählen.

Die Reaktanzrate bezieht sich auf die Widerstandsstärke des Reaktors auf Hochfrequenzstrom. Wenn es sich um eine Maschine in einer Fabrik handelt, wie z.Reaktormit einer Reaktanzrate von 7%, da die 250-Hz-Hochfrequenzharmonischen von diesen Geräten blockieren können. Wenn es sich um einen großen LED -Bildschirm in einem Einkaufszentrum, ein zentrales Computernetzteil oder ein Ladestapelgerät handelt, wählen Sie einen Reaktor mit einer Reaktanzrate von 14%, da er die von diesen Geräten generierten 150 Hz -Harmonischen blockieren kann.

Darüber hinaus ist es erforderlich, eine geeignete Stromkapazität auszuwählen. Der Strom, der durch den Reaktor gehen darf, muss größer als das 1,35 -fache des Nennstroms des Kondensators sein. Da im tatsächlichen Betrieb die Harmonischen im Stromnetz erhöhen, erhöhen sich der Gesamtstrom, und es muss ausreichend Rand vorbehalten sein, um Überlastung und Verbrennung der Reaktorspule zu vermeiden.

Kurz gesagt, wählen Sie 7% für Fabrikmaschinen und 14% für LED -Bildschirme. Der Reaktorstrom entspricht dem Kondensatorstrom multipliziert mit 1,35. Berühren Sie nach der Montage das Reaktorgehäuse. Wenn es länger als drei Sekunden nicht heiß ist, ist es qualifiziert.

Tatsächlicher Betriebseffekt

Wenn das Kompensationsschrank der Pumpenfabrik nicht mit einem Reaktor ausgestattet war, betrug die Betriebstemperatur des Kondensators bis zu 85 Grad Celsius und überschritt den nationalen Standard von 70 Grad Celsius. Fast 40% der Kondensatoren brennen jedes Jahr aus. Nach der Installation a7% ReaktorDie Temperatur des Kondensators sank auf etwa 55 Grad Celsius, und der Anteil der Harmonischen im Stromnetz fiel von 19% auf 6%. Die Lebensdauer des Kondensators wurde von durchschnittlich zwei Jahren auf mehr als acht Jahre verlängert. Diese Änderung machte die Ausrüstung stabiler und spart Wartungskosten.
