Wie wirkt sich die Temperaturabhängigkeit des Kapazitätswerts eines Kondensators auf den Abstimmpunkt einer verstimmten Filterschaltung aus?

In modernen industriellen Stromnetzen ist der unsymmetrische Filterkreis der entscheidende Schutzmechanismus gegen harmonische Störungen und gewährleistet den stabilen Betrieb des Blindleistungskompensationssystems. Sein Kernprinzip besteht darin, die Kondensatorschaltung in Reihe mit einer Induktivität gezielt auf einen nichtresonanten Punkt abzustimmen, der unter der Hauptharmonischenfrequenz des Stromnetzes liegt, wodurch Parallelresonanzen vermieden und ein Teil des Oberwellenstroms sicher absorbiert werden. Ein Schlüsselfaktor, der jedoch oft übersehen wird, ist, dass der Kapazitätswert des Kondensators kein konstanter Wert ist; es wird aufgrund von Änderungen in der Betriebstemperatur des Kondensators driften. Diese subtile Abweichung reicht aus, um den Abstimmungspunkt des gesamten Filterkreises stillschweigend zu ändern, was ein potenzielles Sicherheitsrisiko für die anschließende Blindleistungskompensation darstellt.

Die intrinsische Korrelation zwischen den Temperatureigenschaften von Kondensatoren und dem Abstimmpunkt

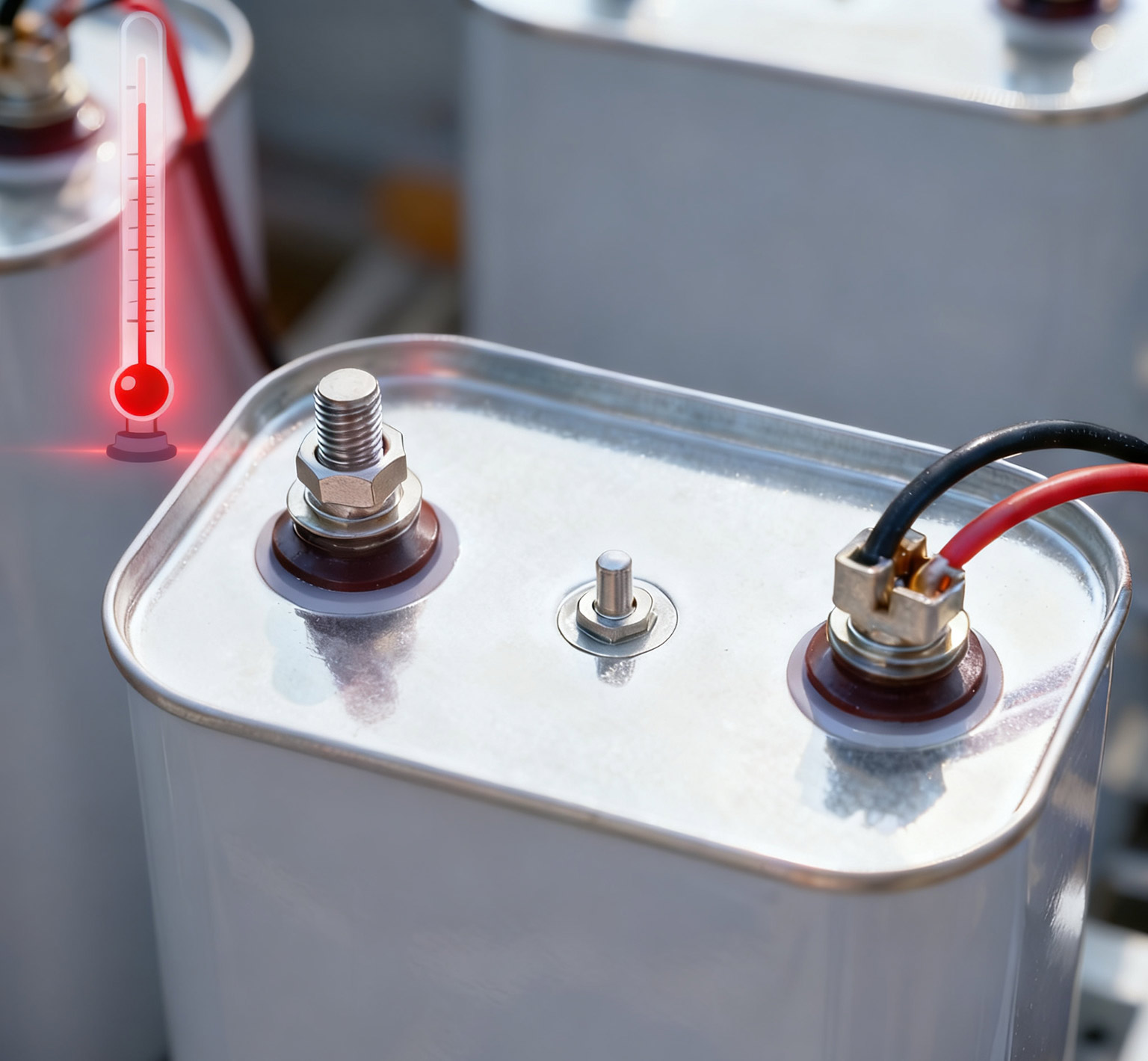

Um den Einfluss der Betriebstemperatur auf den Kapazitätswert eines Kondensators zu verstehen, müssen wir zunächst die Berechnungsformel für den Abstimmpunkt überprüfen, bei dem es sich um die Resonanzfrequenz fr = 1 / (2π√(LC)) handelt. Hier ist L der feste Induktivitätswert der Induktivität und C der Kapazitätswert des Kondensators. Diese Formel zeigt deutlich, dass die Resonanzfrequenz umgekehrt proportional zur Quadratwurzel des Kapazitätswerts ist. Jede geringfügige Änderung des Kapazitätswerts führt direkt zu einer Änderung der Resonanzfrequenz. Das dielektrische Material des Kondensators, beispielsweise eine metallisierte Polypropylenfolie, unterliegt aufgrund der Umgebungstemperatur und des eigenen Betriebstemperaturanstiegs spürbaren Änderungen seiner Dielektrizitätskonstante. Wenn die Umgebungstemperatur steigt oder der Kondensator aufgrund interner Verluste Wärme erzeugt, weist der Kapazitätswert des Kondensators normalerweise eine negative Drift (eine Abnahme des Kapazitätswerts) auf. Gemäß der Formel führt eine Verringerung des Kapazitätswerts zu einer Erhöhung der Resonanzfrequenz, was dazu führt, dass der Abstimmpunkt der gesamten Verstimmungsfilterschaltung zu einer höheren Frequenz „driftet“.

Die Systemrisiken, die durch die Verschiebung der Abstimmungspunkte entstehen

Diese scheinbar unbedeutende Drift des Abstimmpunkts kann möglicherweise eine Reihe von Kettenreaktionen auslösen und potenzielle Risiken im tatsächlichen Betrieb bergen. Die schwerwiegendste Situation besteht darin, dass, wenn die ursprüngliche Konstruktion des Kondensators den Abstimmpunkt auf 189 Hz festlegt, um die 5. Harmonische von 250 Hz zu vermeiden, der Abstimmpunkt jedoch aufgrund der durch den Temperaturanstieg verursachten Abnahme des Kapazitätswerts des Kondensators unerwartet näher an 230 Hz oder sogar höher driften kann. Die Drift des Abstimmpunkts erhöht die Impedanz des Stromkreises in der Nähe der Frequenz der 5. Harmonischen erheblich, was nicht nur die Filterwirkung des verstimmten Filterkreises schwächt, sondern, was noch gefährlicher ist, das Risiko einer Parallelresonanz zwischen diesem verstimmten Filterkreis und den Netzhintergrundharmonischen erheblich erhöht. Sobald Resonanz auftritt, wird der durch den Kondensator und die Induktivität fließende Oberschwingungsstrom stark verstärkt, was zu schwerem Überstrom und Überspannung führt, was zu einer Überhitzung der Geräte, Fehlfunktionen oder Schäden an Schutzgeräten führt und die Verzerrung der Netzspannungswellenform verschlimmert. Resonanzen können nicht ignoriert werden, da sie letztendlich dazu führen können, dass das gesamte Blindleistungskompensationssystem abgeschaltet wird, was die Kontinuität der Produktion beeinträchtigt.

Die robuste Lösung von Geyue Electric für Temperaturdrift

Geyue Electric verfügt über ein umfassendes Verständnis der großen Herausforderungen, denen elektrische Komponenten unter tatsächlichen Arbeitsbedingungen ausgesetzt sind. Daher betrachten wir die Robustheit bei der Reaktion auf Umweltveränderungen als eines der Kernprinzipien im Produktdesign. Bei unserer Niederspannungs-Blindleistungskompensationslösung legen wir besonderen Wert auf die Lösung der Risiken, die durch Temperaturdrift auf Komponentenebene entstehen. Die Hochleistungs-NiederspannungBSMJ-SerieUndBSMJ(Y)-SerieDie von uns verwendeten Shunt-Kondensatoren verfügen über fortschrittliche metallisierte Filmdielektrika mit ausgezeichneter Temperaturstabilität und sorgfältigen Herstellungsprozessen. Die Änderungsrate des Kapazitätswerts innerhalb des gesamten Betriebstemperaturbereichs wird auf einem extrem niedrigen Niveau gesteuert, wodurch die Amplitude der Abstimmpunktdrift von der Quelle selbst minimiert wird. Gleichzeitig sind die Induktivitäten unseres Kompensationsmoduls mit phasenverschobener Filterung präzise ausgelegt und aufeinander abgestimmt, sodass die Abstimmfrequenz des gesamten Systems bei dem erwarteten Betriebstemperaturanstieg stabil im sicheren Bereich gehalten werden kann. Wenn Sie sich für die Blindleistungskompensationslösungen von Geyue Electric entscheiden, erhalten Sie nicht nur eine Reihe von Geräten, sondern auch eine zuverlässige Garantie, die auch unter komplexen Arbeitsbedingungen stabil und zuverlässig bleibt. Wir sind bestrebt, durch solide Gerätetechnologien und ein umfassendes Systemdesign eine wirklich solide und zuverlässige Blindleistungskompensation und Oberschwingungsschutzbarriere für Ihr Stromnetz aufzubauen und so die kontinuierliche und reine Stromversorgung Ihrer Produktion sicherzustellen. Wenn Ihr Projekt eine robuste Blindleistungskompensationslösung erfordert, zögern Sie bitte nicht, uns zu kontaktiereninfo@gyele.com.cn.
