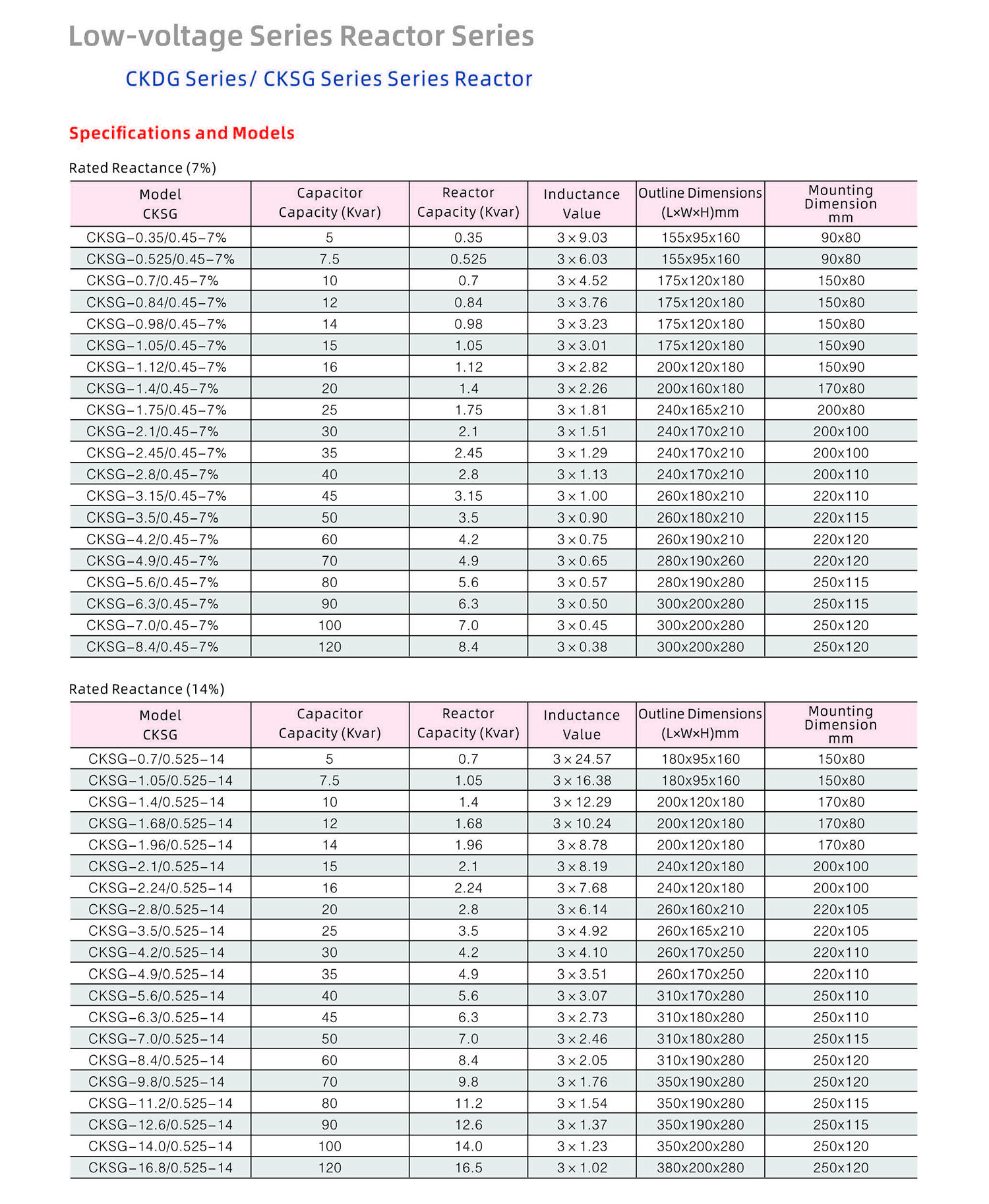

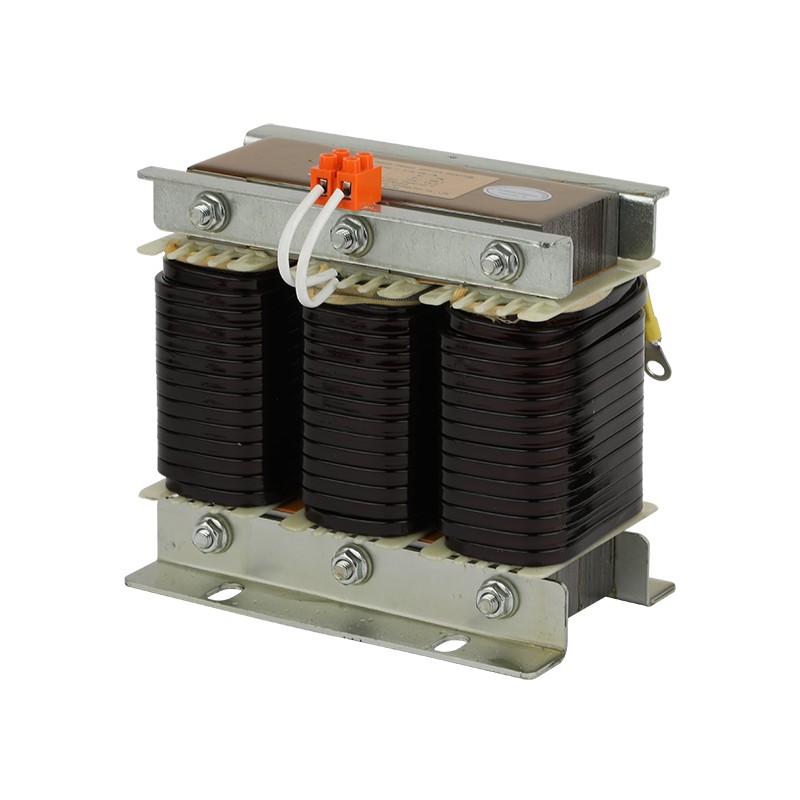

Reaktanzrate der CKSG-Serie: 7 % Serienreaktor

Warum muss der Reaktor in Reihe mit Kondensatoren statt parallel geschaltet werden?

Bei unseren täglichen Interaktionen mit Kunden stoßen die Ingenieure von Geyue Electric oft auf eine klassische Anfängerfrage: Warum werden in Niederspannungs-Blindleistungskompensationssystemen die Reaktoren der CKSG-Serie mit Reaktanzrate 7 % immer in Reihe mit Kondensatoren und nicht parallel verwendet? Hinter dieser scheinbar einfachen Anschlussmethode verbirgt sich in Wirklichkeit die Kernkompetenz für den sicheren, stabilen und wirtschaftlichen Betrieb des Stromnetzes. Geyue Electric wird Ihnen heute aus der Sicht eines „Wächters des Energiesystems“ eine ausführliche Analyse der Gründe dafür liefern.

Rollenpositionierung: Vom „unabhängigen Kampf“ zur „koordinierten Verteidigung“

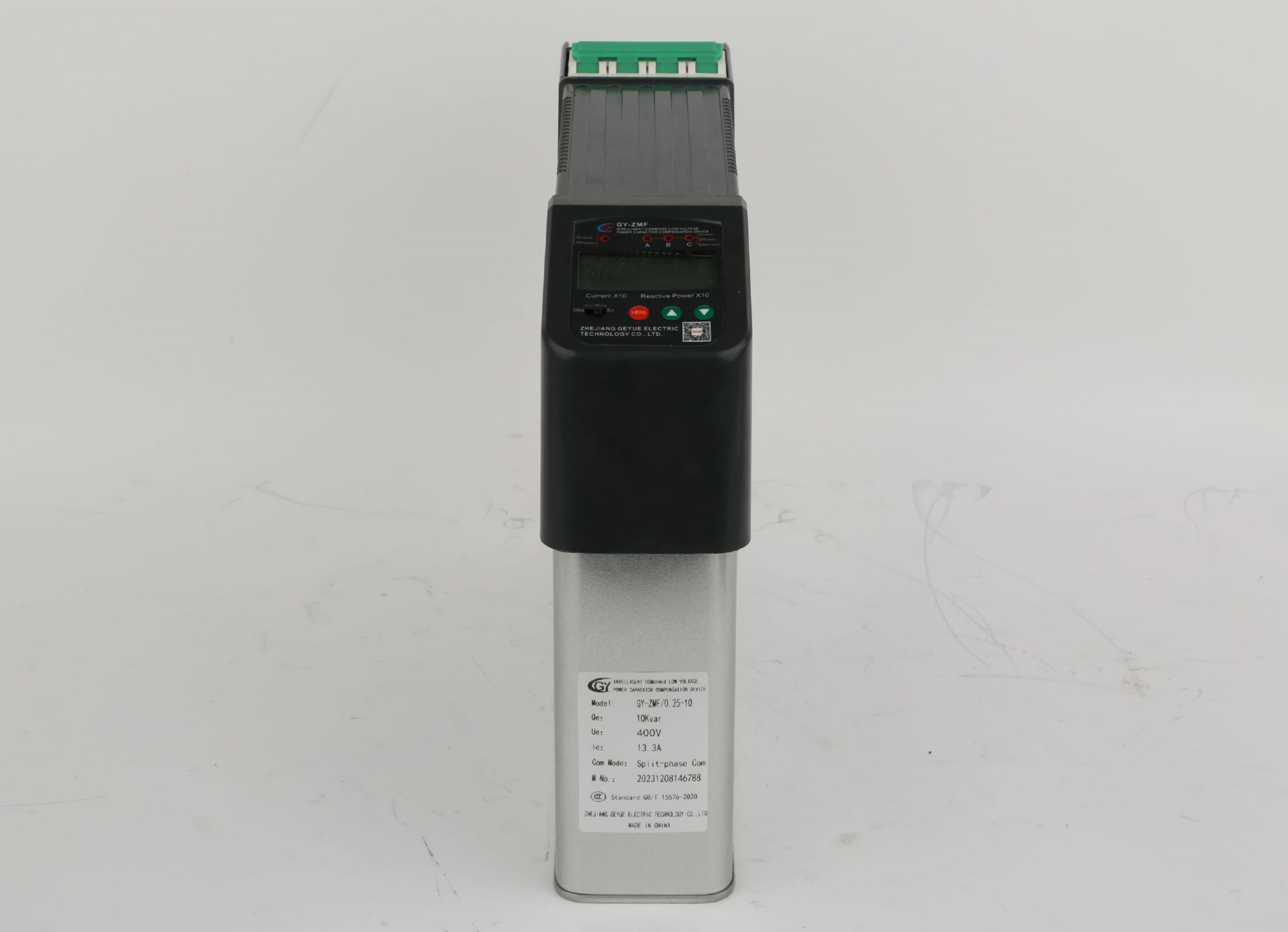

Zunächst müssen wir die grundlegende Rolle von Kondensatoren und Reaktoren im Stromnetz wirklich verstehen. Der Kondensator ist wie ein „Stromversorgungssoldat“, dessen Hauptaufgabe darin besteht, kapazitive Blindleistung zu erzeugen und die von induktiven Lasten (z. B. Motoren, Transformatoren) verbrauchte Blindleistung direkt zu kompensieren, wodurch der Leistungsfaktor des gesamten Stromsystems verbessert und Leitungsverluste und Energieverschwendung reduziert werden.

Der Reaktor, in diesem Zusammenhang insbesondere ein Reaktor der Serie CKSG mit einer Reaktanzrate von 7 %, dient als „Filter“ und „Puffer“. Bei falscher Parallelschaltung zu den Kondensatoren ist die Drossel wie die Kondensatoren direkt mit der Sammelschiene verbunden und nimmt selbstständig induktive Blindleistung auf. Dadurch wird nicht nur keine Blindleistungskompensation erreicht, sondern die Blindlast des Systems wird sogar erhöht, was dem Grundziel der Blindleistungskompensation und der Verbesserung des Leistungsfaktors zuwiderläuft. An diesem Punkt beschränkt sich die Rolle der Drossel auf eine sehr begrenzte Glättung oder Filterung und sie wird überhaupt nicht in der Lage sein, einen direkten Schutz für die Kondensatoren zu bieten.

Sobald der Serienreaktor der CKSG-Serie mit einer Reaktanzrate von 7 % in Reihe mit den Kondensatoren geschaltet ist, verwandelt er sich von einer „unabhängigen Kampfeinheit“ in den „exklusiven Partner“ der Kondensatoren. Es fungiert wie ein treuer Wächter, bildet mit den Kondensatoren eine einheitliche „LC-Reihenschaltung“ und wird dann an das Stromnetz angeschlossen. Diese Verbindungsbeziehung dient als struktureller Grundpfeiler für die Realisierung aller nachfolgenden Schutzfunktionen.

Kernaufgaben: Unterdrückung harmonischer Verstärkung und Filterung gefährlicher Ströme

In modernen Stromnetzen kann das Vorhandensein nichtlinearer Lasten wie Frequenzumrichter und Gleichrichtergeräte eine große Anzahl harmonischer Ströme erzeugen, was eine der Hauptursachen für die Gefährdung des sicheren Betriebs von Stromgeräten darstellt. Wenn nur Kondensatoren an das Niederspannungs-Blindleistungskompensationssystem angeschlossen sind, nimmt die kapazitive Reaktanz der Kondensatoren mit zunehmender Frequenz der Oberschwingungsströme im Stromnetz ab. Die niedrige kapazitive Reaktanz stellt genau einen Pfad mit niedriger Impedanz für harmonische Ströme höherer Ordnung bereit, was zu einer abnormalen Verstärkung der harmonischen Ströme führt. In schweren Fällen kann der Einstrom von Oberschwingungsströmen dazu führen, dass die Kondensatoren überhitzen, sogar explodieren und das gesamte Stromnetz verschmutzen.

Durch die Hinzufügung eines Reaktors der CKSG-Serie mit Reaktanzrate von 7 % kann dieser Teufelskreis, in dem der gefährliche Oberschwingungsstrom immer weiter zunimmt, völlig durchbrochen werden. Die induktive Reaktanz der Reihendrossel nimmt mit steigender Frequenz des im Stromnetz vorhandenen Oberschwingungsstroms zu. Wenn die Reihendrossel in Reihe mit den Kondensatoren geschaltet ist, ändert sich die Impedanz (die behindernde Wirkung auf den Strom) sowohl der Reihendrossel als auch der Kondensatoren gegenüber der Oberschwingung in entgegengesetzter Richtung mit der Frequenz. Durch sorgfältiges Entwerfen der Induktivität (oder Reaktanzrate) der Reihendrossel kann es möglich werden, dass diese LC-Reihenschaltung eine hohe Impedanz gegenüber bestimmten Oberschwingungen (z. B. der 5. Oberschwingung, der 7. Oberschwingung) aufweist, indem beispielsweise ein fester „Filter“ für die gefährlichen Oberschwingungsströme eingerichtet wird, um diese gefährlichen Ströme aus dem Kompensationszweig herauszufiltern. Dadurch werden Oberschwingungsresonanzen und Oberschwingungsverstärkungen im Stromnetz effektiv verhindert, die Kondensatoren selbst geschützt und die Stromnetzumgebung gereinigt.

Hauptgarantie: Widerstand gegen Einschaltstoßstrom und Betriebsüberspannung

Beim Anschluss von Kondensatoren an das Stromnetz entsteht meist ein großer Momentanstrom, der sogenannte Einschaltstoßstrom. Der Wert des Einschaltstoßstroms kann bis zu mehreren Zehnfachen des Nennstroms der angeschlossenen Kondensatoren betragen. Solche häufigen Schaltvorgänge beeinträchtigen die dielektrische Lebensdauer der Kondensatoren und der Kontakte des Schaltgeräts erheblich.

In diesem Moment kann der Reaktor der Serie CKSG mit einer Reaktanzrate von 7 % als „Puffer“ für den Strom fungieren. Die Induktivitätscharakteristik der Reihendrossel bestimmt, dass sich der durch die Drossel selbst fließende Strom nicht abrupt ändern kann, wodurch die Spitze und Steilheit des Einschaltstoßstroms deutlich unterdrückt und verzögert wird, sodass der Strom sanft ansteigen kann. Ebenso kann die Drossel beim Entfernen eines bestimmten Kondensatorzweigs auch einen Teil der elektromagnetischen Energie absorbieren, wodurch mögliche Betriebsüberspannungen unterdrückt werden und eine weitere Schicht zuverlässigen Pufferschutzes für die Kondensatoren und das gesamte Kompensationssystem bereitgestellt wird.

Die Lösungen von Geyue Electric: Sorgfältiger Schutz der Systemsicherheit

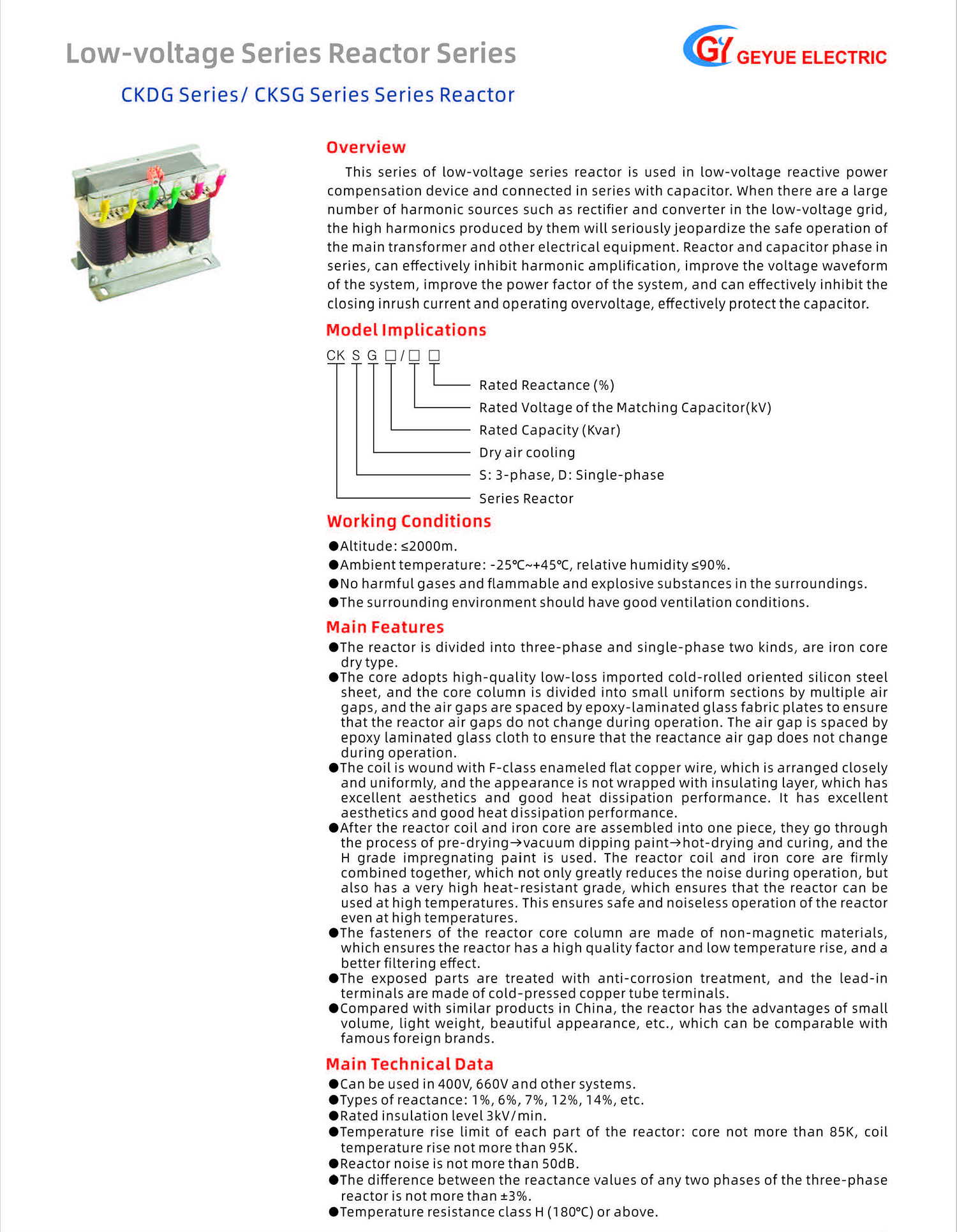

Geyue Electric ist sich der Verantwortung von Reaktoren als „Sicherheitswächter“ voll und ganz bewusst und hat daher alle Anstrengungen seines technischen Personals in die Entwicklung und Herstellung der Reaktoren der CKSG-Serie mit einer Reaktanzrate von 7 % investiert. Um die Genauigkeit und Stabilität einer Reaktanzrate von 7 % zu gewährleisten, verwenden wir hochwertige importierte Siliziumstahlblechkerne und wenden ein einzigartiges Kernsegmentierungs- und Luftspalt-Härtungsverfahren an, um sicherzustellen, dass die Induktivität über einen langen Betriebszeitraum unverändert bleibt. Um den hohen Hitzebelastungen in einer harmonischen Umgebung standzuhalten, wählen wir Hochtemperatur-Isoliermaterialien der Güteklasse F/H aus und verwenden einen Vakuumimprägnierungsprozess, um die Spulen und Kerne fest miteinander auszuhärten. Dies gewährleistet nicht nur einen extrem geringen Temperaturanstieg und einen geräuschlosen Betrieb der Reaktoren, sondern verleiht ihnen auch eine dauerhafte und stabile Filterleistung in Umgebungen mit hohen Temperaturen.

Unser Reaktanzrate-7-%-Reaktor der CKSG-Serie ist nicht nur eine ideale Komponente, die theoretischen Prinzipien entspricht; Es ist auch die Verwirklichung der fortschrittlichen Fertigungsphilosophie unseres Unternehmens. Von der strengen elektromagnetischen Konstruktion über die präzise Verarbeitung und Montage bis hin zu umfassenden Werkstests folgt jeder Schritt der Überzeugung, dass „Zuverlässigkeit wertvoll ist“. Wir sind stolz darauf, dem Markt Reaktoren anbieten zu können, die kleiner, leichter, effizienter und mit exquisitem Aussehen sind. Sie werden häufig in verschiedenen industriellen und kommerziellen Stromverteilungssystemen eingesetzt und sind für viele Anwender zur zuverlässigen Grundlage für Lösungen zur Leerlaufkompensation und Oberschwingungsregelung geworden.

Deshalb sind bei der Planung oder Modernisierung einer Niederspannungs-Blindleistungskompensationsanlage die Wahl des richtigen technischen Weges und zuverlässige Ausrüstungspartner gleichermaßen wichtig. Geyue Electric ist bereit, professionelle Reaktoren der Serie CKSG mit einer Reaktanzrate von 7 % und komplette Blindleistungskompensationslösungen bereitzustellen, um eine solide Unterstützung für den sicheren, effizienten und stabilen Betrieb Ihres Stromsystems zu sein. Lassen Sie uns zusammenarbeiten, beginnend bei jeder korrekten Verbindung, und gemeinsam eine bessere Stromqualität aufbauen.
