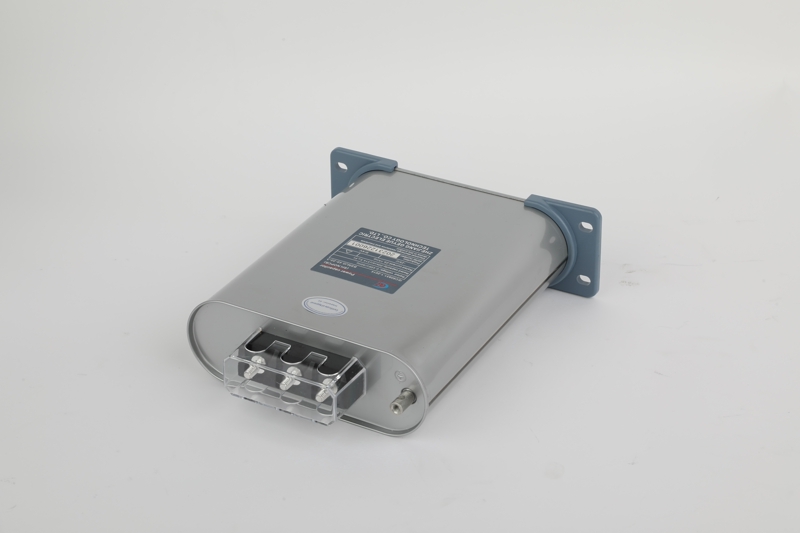

Einphasiger selbstheilender Shunt-Kondensator der Serie BSMJ
Model:BSMJ Series
Der einphasige selbstheilende Shunt-Kondensator der BSMJ-Serie eignet sich für 50-Hz- oder 60-Hz-Niederspannungsnetze und wird hauptsächlich zur Verbesserung des Leistungsfaktors, zur Reduzierung des Blindleistungsverlusts, zur Verbesserung der Spannungsqualität, zur Anzapfung der Transformatorkapazität usw. verwendet. Es ist das beste Stromsparprodukt, das von verschiedenen Ländern dringend empfohlen wird.
Dieses Produkt entspricht strikt den Standards GB/T 12747.1-2004 und IEC 60831-1:2014.
Dieses Produkt entspricht strikt den Standards GB/T 12747.1-2004 und IEC 60831-1:2014.
Geyue Electricist ein professioneller Hersteller und Lieferant von einphasigen selbstheilenden Shunt-Kondensatoren der BSMJ-Serie in China mit einer Fabrik in Yueqing, Zhejiang. Der einphasige selbstheilende Shunt-Kondensator der BSMJ-Serie ist ein Niederspannungs-Leistungskondensator, der für entwickelt wurdeLeistungsfaktorkorrekturund Blindleistungskompensation in einphasigen Wechselstromnetzen. Aufgrund seines zuverlässigen selbstheilenden Dielektrikums, seiner geringen Verluste und seiner langen Lebensdauer wird es häufig von Industrieanlagen, Schalttafelbauern und Vertriebsunternehmen eingesetzt. Wenn Sie einphasige selbstheilende Shunt-Kondensatoren beziehen, bietet Geyue Electric Standardmodelle und kundenspezifische Spezifikationen direkt ab Werk an. Dieses Modell gehört auch zu unserem breiteren AngebotSelbstheilender Shunt-KondensatorSerie.
Nennspannung0,23 – 1,2 kV
Nennleistung5 – 50 kvar
Frequenz50 / 60 Hz
VerbindungEinphasig
Produktbeschreibung

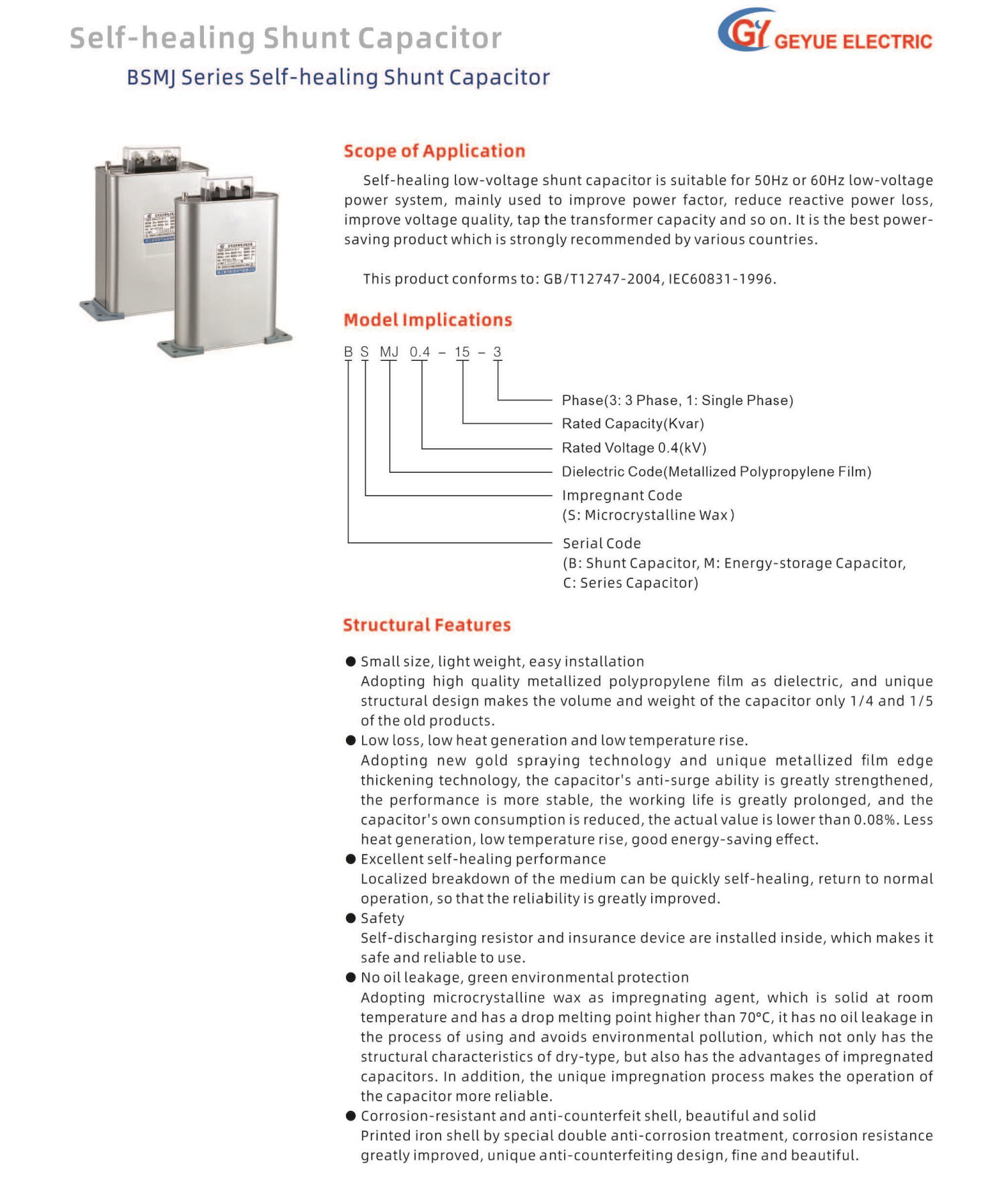

Der einphasige selbstheilende Shunt-Kondensator der BSMJ-Serie ist ein Niederspannungs-Leistungskondensator, der von Geyue Electric für die Blindleistungskompensation in einphasigen Stromnetzen entwickelt wurde. Parallel zu induktiven Lasten wie Motoren, Transformatoren und Schweißmaschinen geschaltet, liefert es lokal Blindleistung, reduziert die aus dem öffentlichen Stromnetz entnommene Blindleistung und bringt den Leistungsfaktor wieder auf 0,95 oder mehr.
Der Kondensator besteht aus einer metallisierten Polypropylenfolie mit einem selbstheilenden Dielektrikum, die in einer Aluminiumdose versiegelt und mit mikrokristallinem Wachs imprägniert ist. Kommt es zu einem lokalen Durchschlag, verdampft die dünne Metallschicht um den Fehler und isoliert den Defekt, sodass der Kondensator automatisch in den Normalbetrieb zurückkehrt. Dadurch wird die Zuverlässigkeit erheblich verbessert und die Lebensdauer verlängert. Es gehört zur gleichen Produktfamilie wie unsere Dreiphasen-, Splitphasen- und Zylinderausführungen, die alle über uns erhältlich sindSelbstheilender Shunt-KondensatorSammlung.
Hauptvorteile
PF
Leistungsfaktorkorrektur
Erhöht den Leistungsfaktor auf 0,95 oder mehr und vermeidet Strafgebühren des Versorgungsunternehmens.
SH
Selbstheilendes Dielektrikum
Die automatische Isolierung lokaler Störungen verlängert die Lebensdauer und verringert den Wartungsaufwand.
LQ
Spannungsqualität
Stabilisiert die Busspannung und reduziert Spannungsabfall und Flackern.
EF
Energieeffizienz
Reduziert Leitungs- und Transformatorverluste und gibt Transformatorkapazität frei.
Materialien und Verarbeitung
Hochwertige importierte Polypropylen-Basisfolie
Basisfolie von renommierten Lieferanten unter Verwendung importierter Polypropylenfolie mit präziser metallisierter Zink- und Aluminiumbeschichtung. Die Filmoberfläche jedes Basisfilms ist sauber und intakt und weist eine glatte und außergewöhnlich helle Oberfläche auf, die eine stabile Kapazität und geringe dielektrische Verluste über die gesamte Lebensdauer des Kondensators gewährleistet.
Leitfähiger Kupfergeflechtdraht
Kupfergeflechtdraht mit hervorragender Oxidationsbeständigkeit und Korrosionsbeständigkeit. Ausgewählt für eine feine Strickdichte ohne Oberflächengrate. Extrusionsbreite, -dicke und -widerstand entsprechen strikt den nationalen GB/T-Standards und gewährleisten so einen geringen Kontaktwiderstand und eine stabile Strombelastbarkeit.
Hochreine Zinkgold-Sprühbeschichtung
Hochreines Zinkpulver wird durch das Lichtbogenspritzverfahren zu einem feinen Sprühnebel zerstäubt und dann mit hoher Geschwindigkeit auf den Filmschichtspalt der Oberfläche der Kondensatorkernzusammensetzung gesprüht. Die Goldspritzschicht und die metallisierte Filmschicht verbinden sich eng mit feiner Partikelgröße und gleichmäßiger Dicke, wodurch der Kontaktwiderstand niedrig bleibt.
Hochleistungs-Imprägniermittel aus mikrokristallinem Wachs
Als Basiswachs für feste Imprägnierungsvergussmaterialien wird mikrokristallines Wachs mit guten elektrischen Eigenschaften, hoher Wärmebeständigkeit und starker Alterungsstabilität verwendet. Durch das Füllen von Lücken und Hohlräumen in den Teilen wird der Kondensator dicht abgedichtet und die Festigkeit der Materialien erheblich erhöht, wodurch die Wärmeableitung und die Lebensdauer verbessert werden.

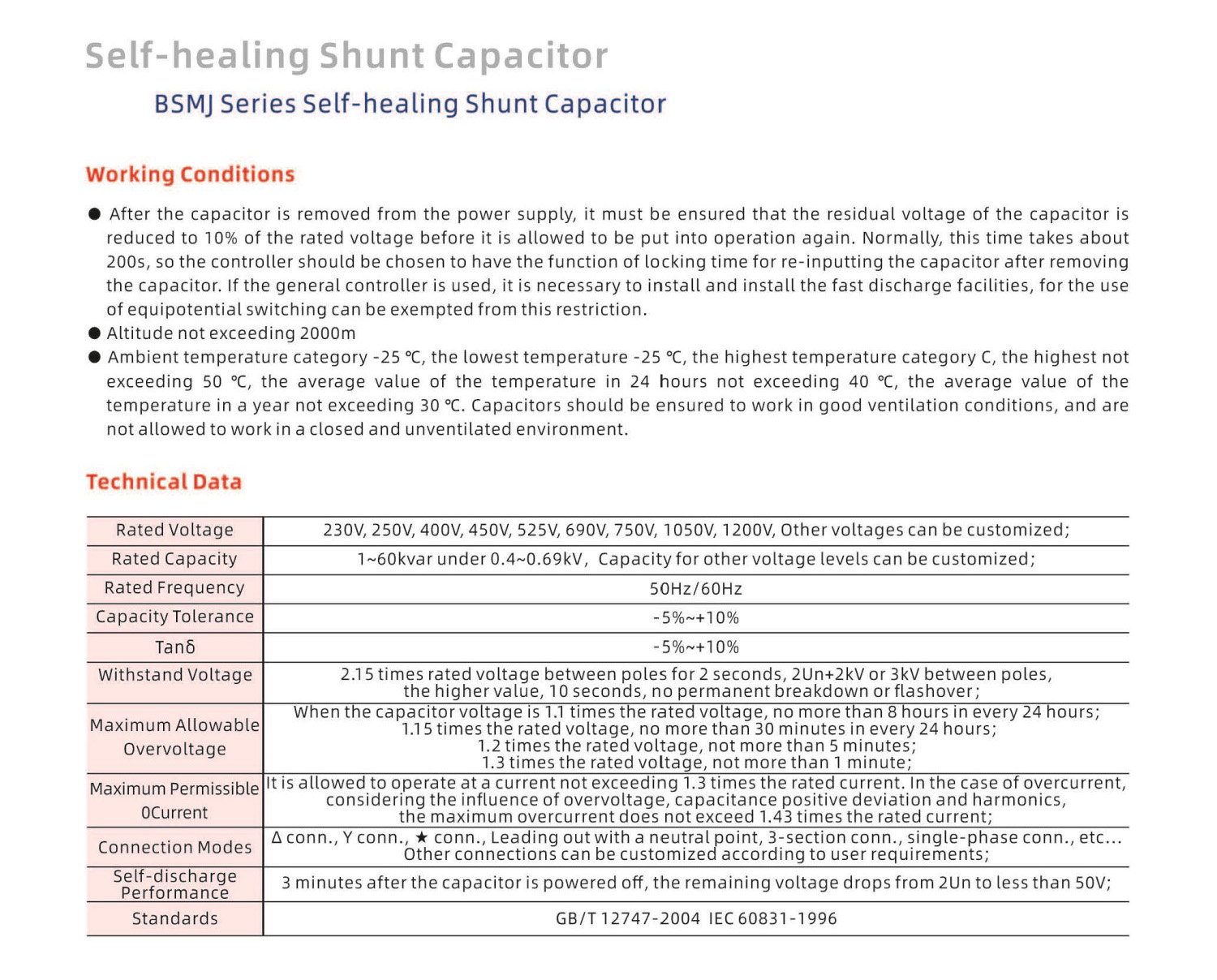

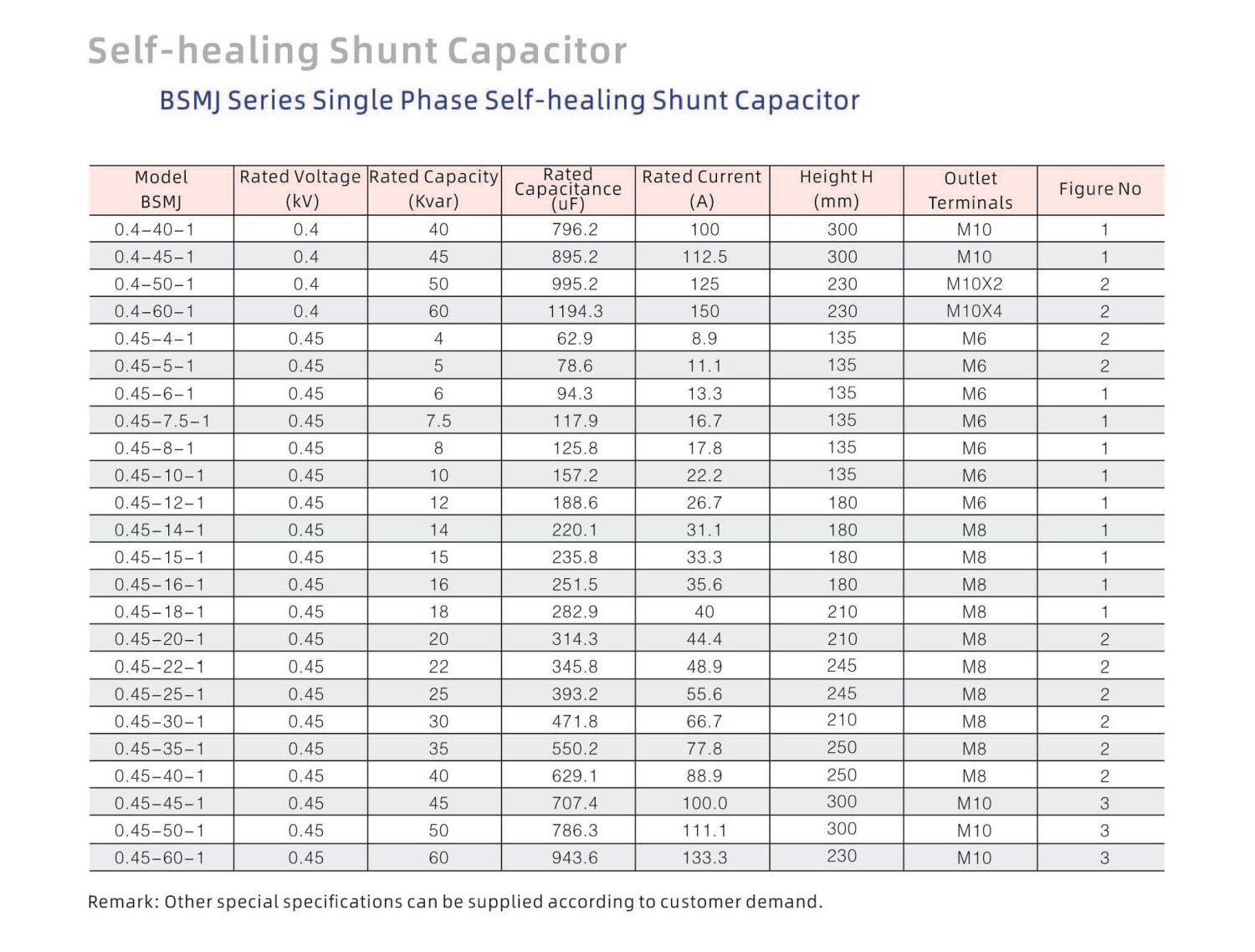

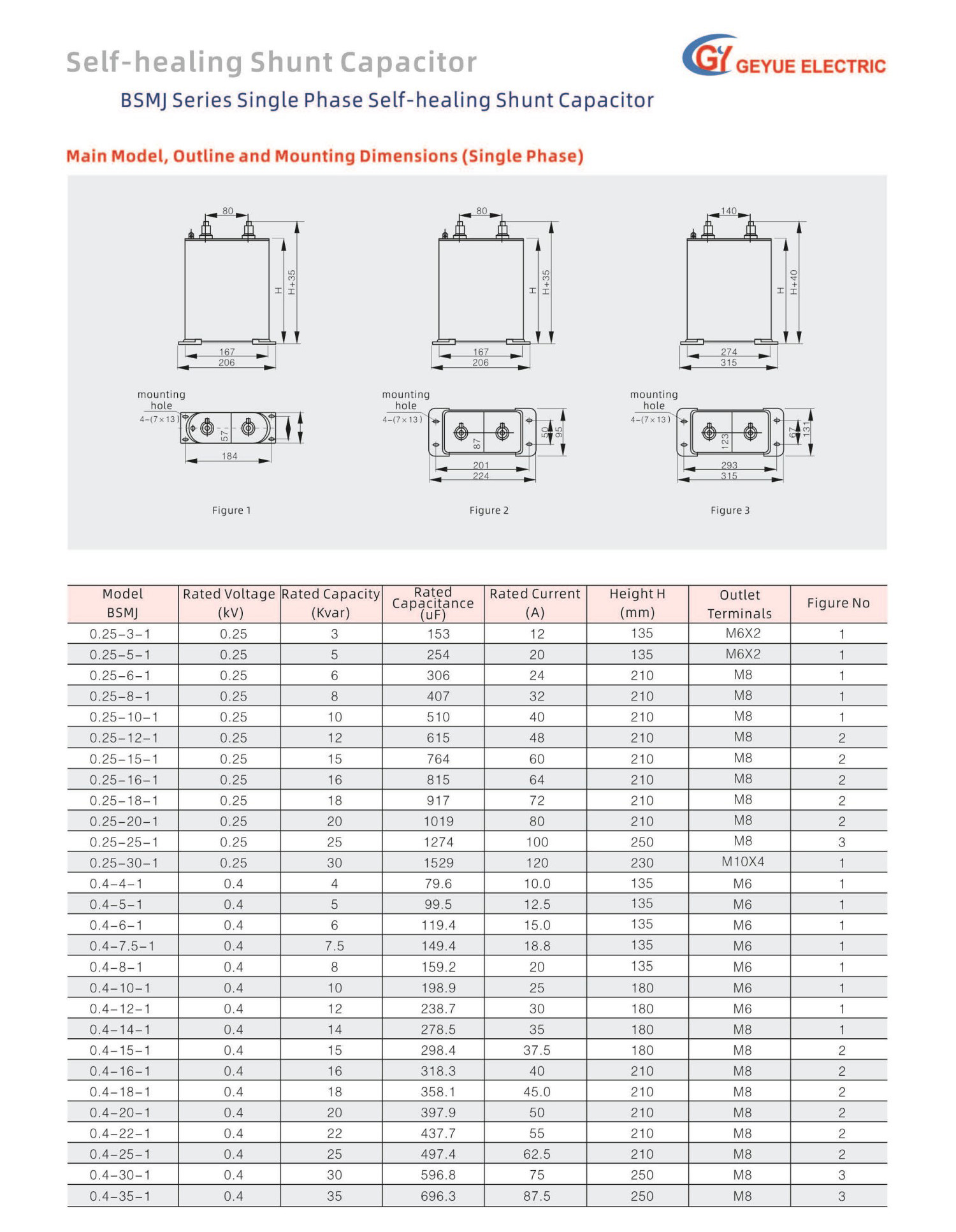

Technische Spezifikationen
| Parameter | Typischer Wert |
|---|---|
| Modell | Einphasig der BSMJ-Serie |
| Nennspannung | 0,23 kV – 1,2 kV (üblich: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Nennleistung | 5 – 50 kvar pro Einheit |
| Nennfrequenz | 50 Hz / 60 Hz |
| Verbindung | Einphasig |
| Dielektrikum | Selbstheilende metallisierte Polypropylenfolie |
| Imprägnierend | Mikrokristallines Wachs |
| Schutz | Überdruck-Trennschalter, interne Sicherung |
| Entladewiderstand | Eingebaut, die Spannung fällt innerhalb von 1 Minute unter 50 V |
| Standards | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Gehäuse | Aluminiumdose |
| Verluste | Geringe dielektrische Verluste, hoher Wirkungsgrad |
| Kühlung | Natürliche Kühlung |
| Zertifizierung | ISO9001, ISO14001, ISO45001 |
Typische Anwendungen
Industrieanlagen und Werkstätten
Motoren und Kompressoren
Transformatoren und Verteilertafeln
Schweiß- und Induktionsgeräte
Kommerzielle HVAC- und Beleuchtungsanlagen
Kompensation vor Ort und zentral
Auswahl- und Installationsanleitung
Berechnen Sie den erforderlichen kvarBestimmen Sie die benötigte Blindleistung aus dem aktuellen Leistungsfaktor und dem Ziel-Leistungsfaktor. Als Faustregel gilt, dass für die Erhöhung des Leistungsfaktors von 0,75 auf 0,95 etwa 0,55 kvar pro kW aktive Last erforderlich sind.
Überprüfen Sie die BetriebsspannungWählen Sie einen Kondensator, der für die tatsächliche Betriebsspannung Ihres Systems ausgelegt ist, nicht nur für die Nennnetzspannung. In einphasigen Netzen ist eine Nennspannung von 0,23 kV oder 0,25 kV üblich.
Bewerten Sie HarmonischeWenn Frequenzumrichter, Gleichrichter oder Schweißgeräte vorhanden sind, können Oberschwingungen den Kondensator überlasten. Kombinieren Sie in diesem Fall den Kondensator mit einemSerienreaktorum eine verstimmte Kondensatorbank zu bilden, wobei eine Reaktanzrate von 7 % oder 14 % basierend auf Ihrem harmonischen Spektrum verwendet wird.
Wählen Sie das SchaltgerätVerwenden Sie Kondensatorschütze oder Verbundschalter, um den Einschaltstrom zu begrenzen. Stellen Sie den Controller für jeden Schritt auf die richtige Schaltsequenz und Verzögerung ein.
Bestätigen Sie die InstallationsbedingungenInstallieren Sie den Kondensator an einem gut belüfteten Ort, entfernt von Wärmequellen und mit ausreichend Platz für die Wärmeableitung. Ziehen Sie die Klemmen mit dem angegebenen Drehmoment an und überprüfen Sie den Entladewiderstand, bevor Sie das Gerät in Betrieb nehmen.
Wartungstipp:Führen Sie monatlich eine Sichtprüfung durch, überprüfen und ziehen Sie die Anschlüsse alle drei bis sechs Monate fest und messen Sie die Kapazität jährlich. Ersetzen Sie alle Kondensatoren, die eine Ausbeulung, Undichtigkeit oder einen Kapazitätsverlust von mehr als 10 % des Nennwerts aufweisen.

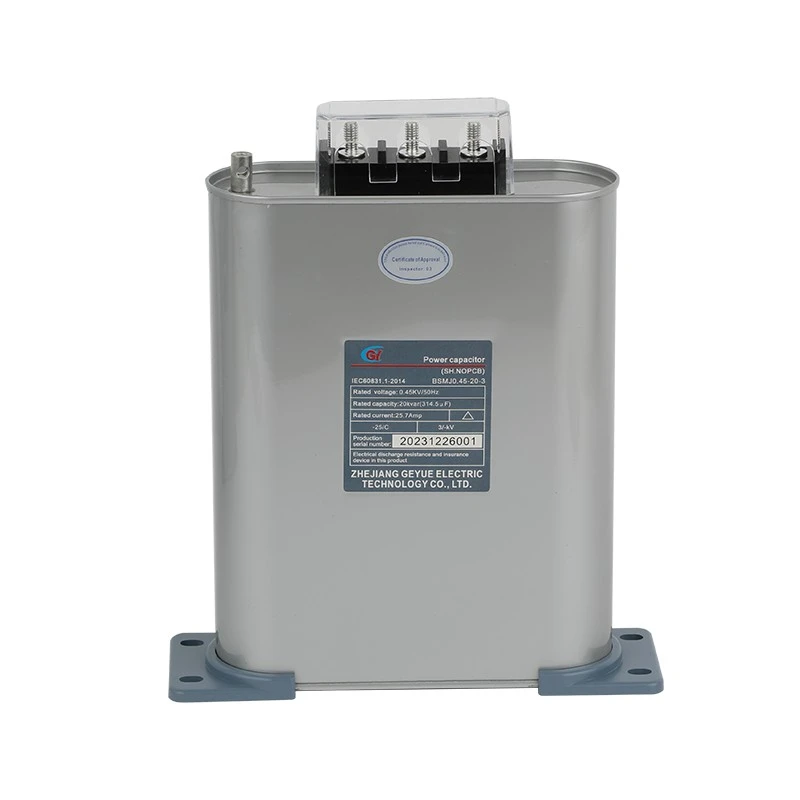

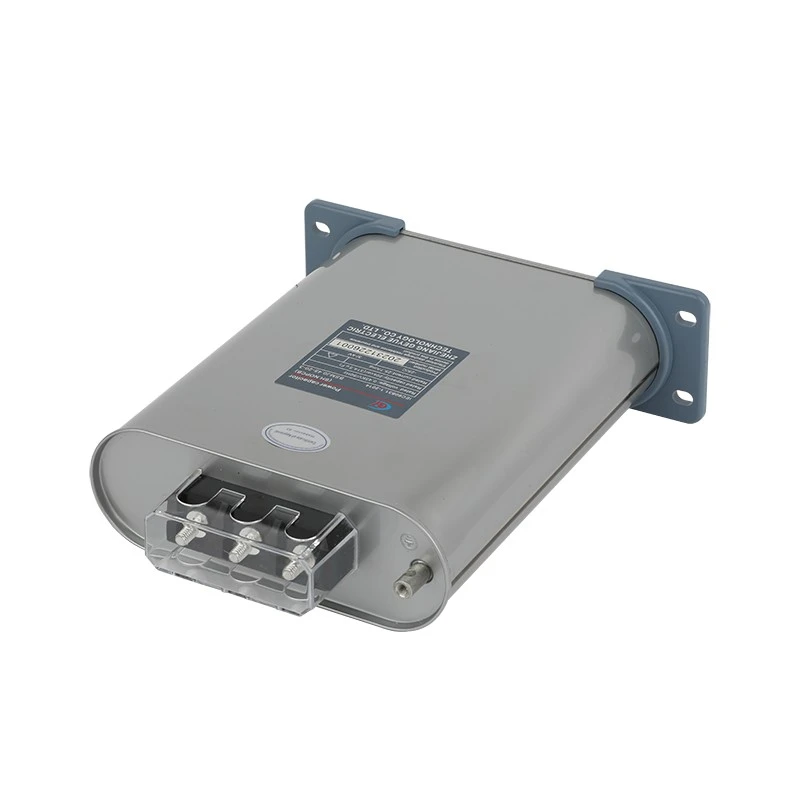

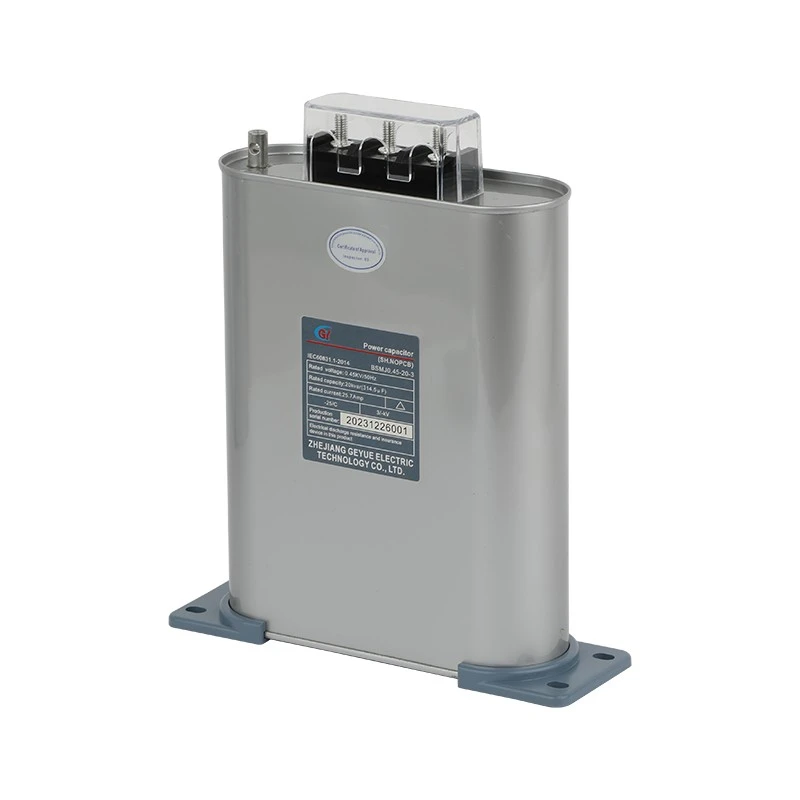

Produktbilder
Häufig gestellte Fragen
Wofür wird der einphasige selbstheilende Shunt-Kondensator der BSMJ-Serie verwendet?
Es handelt sich um einen Niederspannungs-Leistungskondensator, der den Leistungsfaktor verbessern, Blindleistungsverluste reduzieren, die Spannungsqualität optimieren und zusätzliche Transformatorkapazität in einphasigen Wechselstromsystemen freigeben soll.
Welche Spannungs- und Ausgangsleistungen sind verfügbar?
Standard-Nennspannungen reichen von 0,23 kV bis 1,2 kV, mit üblichen Werten von 0,4, 0,45, 0,48, 0,525 und 0,69 kV. Die Nennleistung beträgt typischerweise 5 bis 50 kvar pro Einheit, kundenspezifische Nennwerte sind auf Anfrage erhältlich.
Was bedeutet „Selbstheilung“ bei diesem Kondensator?
Selbstheilung bedeutet, dass ein durch Überspannung verursachter lokaler Durchschlag des Dielektrikums schnell vom Kondensator selbst isoliert wird. Die dünne Metallschicht um den Fehler herum verdampft, sodass der Kondensator automatisch in den Normalbetrieb zurückkehrt, was die Zuverlässigkeit und Lebensdauer erheblich verbessert.
Welchen Normen entspricht dieser Kondensator?
Der einphasige selbstheilende Shunt-Kondensator der BSMJ-Serie wird gemäß GB/T 12747.1-2004 und IEC 60831-1:2014 hergestellt und getestet.
Benötige ich eine Reihendrossel mit diesem Kondensator?
Wenn Ihr System über Lasten verfügt, die Oberschwingungen erzeugen, wie z. B. Frequenzumrichter, Gleichrichter oder Schweißgeräte, wird dringend eine Reihendrossel empfohlen, um Resonanzen vorzubeugen und den Kondensator vor Oberschwingungsüberlastung zu schützen. Basierend auf dem harmonischen Spektrum wird eine Reaktanzrate von 7 % oder 14 % ausgewählt.
Kann ich kundenspezifische Spezifikationen bestellen?
Ja. Geyue Electric liefert sowohl Standardmodelle als auch kundenspezifische Spezifikationen, einschließlich Spannungs-, Kvar- und Gehäuseoptionen. Kontaktieren Sie uns mit Ihren Projektanforderungen für ein maßgeschneidertes Angebot.
