Kann der selbstheilende Shunt-Kondensator des Zylinders die ideale Wahl für das Smart-Grid-Zeitalter sein?

Technische Merkmale und Funktionsprinzip

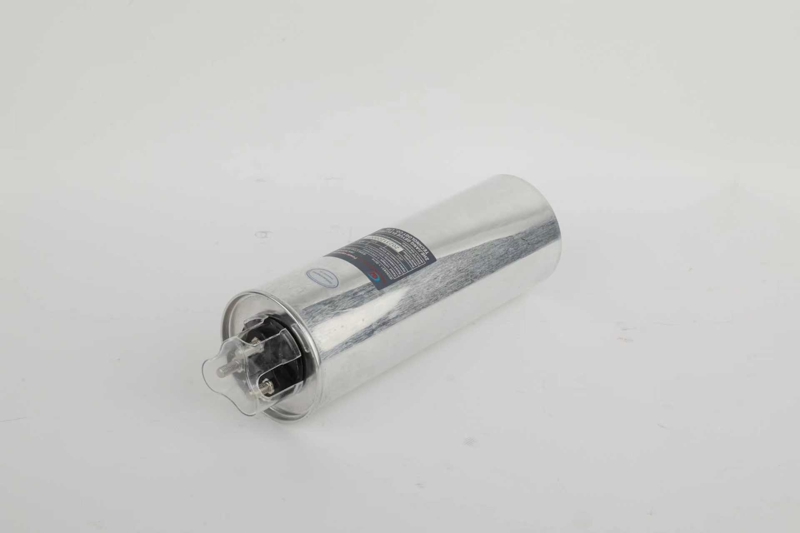

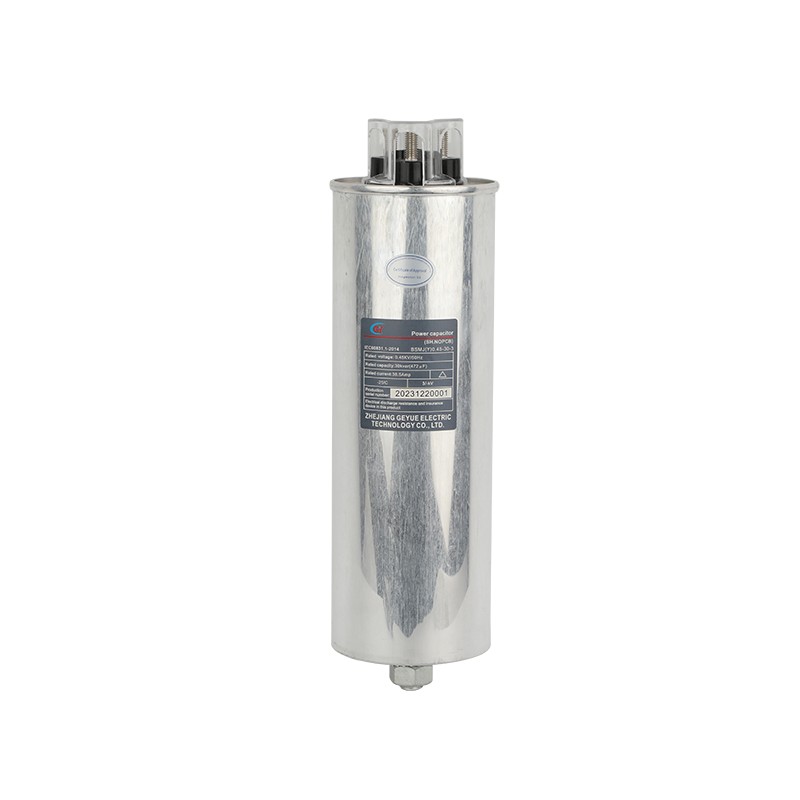

DasZylinderselbstheilender Shunt-KondensatorAls Kernkomponente wird ein spezielles metallisiertes Polypropylen-Folienmaterial verwendet, auf dessen Folienoberfläche eine gleichmäßige Zink-Aluminium-Verbundschicht aufgebracht ist. Im Vergleich zu herkömmlichen kastenförmigen Kondensatoren verfügt die zylindrische Struktur über einen vernünftigeren Wärmeableitungspfad und leitet die innere Wärme schnell zur Ableitung an das Außengehäuse. Aufgrund seines perfekt symmetrischen Aufbaus ist die Verteilung des elektrischen Feldes gleichmäßiger, eine zu hohe lokale Feldstärke wird vermieden und die Lebensdauer des Produkts wird dadurch deutlich verlängert.

Auswahlüberlegungen und Installationsspezifikationen

Bei der Auswahl dieser Art vonZylinderselbstheilender Shunt-Kondensatorentwickeln sich in Richtung Intelligenz und Umweltfreundlichkeit. Produkte der neuen Generation sind im Allgemeinen mit Zustandsüberwachungsmodulen ausgestattet, die hochpräzise Sensoren verwenden, um Betriebstemperatur, Strom, Spannung und andere Parameter in Echtzeit zu erfassen und eine Ferndatenübertragung durch drahtlose Kommunikationstechnologie zu erreichen. Neue Materialien verwenden hochtemperaturbeständige Polypropylenfolie mit einer langfristigen Betriebstemperatur von 105 °C und einer kurzfristigen Beständigkeit bis 125 °C. Halbleiterschalter haben eine Reaktionszeit von <1 ms und eine Lebensdauer von bis zu 10 Millionen Zyklen. Energieeffizienzstandards erfordern einen Verlustwinkel ≤0,0005, viermal höher als aktuelle Standards. Es wird erwartet, dass im Jahr 2025 eine neue Generation von Produkten auf den Markt kommt, die Edge-Computing-Funktionen integrieren und eine echte intelligente Frühwarnung ermöglichen.

Für eine konkrete Auswahl sollte die Nennspannung das 1,1-fache der Systemspannung betragen; Beispielsweise sollte ein 400-V-System ein 440-V-Produkt verwenden. Bei der Kapazitätsberechnung müssen die Lasteigenschaften berücksichtigt werden, wobei im Allgemeinen eine Konfiguration von 20–40 % der Transformatorkapazität vorgenommen wird. Reaktorauswahl: Wählen Sie eine Reaktanzrate von 14 % für starke 5. Harmonische und eine Reaktanzrate von 7 % für allgemeine Harmonische. Umweltanforderungen: Die Installationshöhe sollte 2000 Meter über dem Meeresspiegel nicht überschreiten; Die Umgebungstemperatur sollte -25℃ bis +55℃ betragen; relative Luftfeuchtigkeit ≤85 %. Bei paralleler Verwendung sollte der Kapazitätsunterschied zwischen den Bänken auf 5 % und der Impedanzunterschied auf 3 % begrenzt werden. Die Installationsrichtung muss vertikal sein, mit einer Neigung von nicht mehr als 5 Grad.

So betreiben und warten Sie einen Kondensator

Überprüfen Sie bei Geräten mit häufigem Schalten die Anschlüsse wöchentlich auf Lockerheit und ziehen Sie die Verbindungsschrauben vierteljährlich fest. Wenn im Kondensator eine Ausbeulung oder ein Ölaustritt festgestellt wird, stellen Sie die Verwendung sofort ein und lassen Sie ihn von einem Fachmann überprüfen und behandeln. Zu den häufigsten Fehlern zählen vor allem Kapazitätsänderungen und erhöhte Verluste, die mit speziellen Prüfgeräten diagnostiziert werden können. Es wird empfohlen, alle sechs Monate einen vorbeugenden Test durchzuführen. Bei Geräten, die älter als drei Jahre sind, sollte die Häufigkeit der Inspektionen erhöht werden. Eine umfassende Inspektion, einschließlich Isolationswiderstandsprüfung und Kapazitätsmessung, wird vierteljährlich empfohlen. Bevor Sie Wartungsarbeiten durchführen, trennen Sie immer die Stromversorgung und entladen Sie den Stromkreis vollständig. Um die Betriebssicherheit zu gewährleisten, verwenden Sie zum mehrmaligen Entladen einen Entladestab mit Widerstand. Erstellen Sie ein vollständiges Betriebsprotokoll, in dem die Anzahl der Schaltvorgänge, die Betriebszeit, ungewöhnliche Situationen und andere Daten detailliert aufgeführt sind. Dies bildet die Grundlage für die vorbeugende Wartung und ermöglicht den Übergang von der reaktiven zur proaktiven Reparatur.

Spezifische Wartungsstandards

Routinemäßige Inspektion einmal pro Woche, wobei der Temperaturmesspunkt im oberen Drittel des Gehäuses gewählt wird. Eine grüne Druckanzeige weist auf normalen Betrieb hin, eine gelbe Druckanzeige weist auf Vorsicht hin und eine rote Druckanzeige erfordert einen sofortigen Austausch. Überprüfung der Verkabelung: Monatlich für Geräte mit häufigem Schalten, vierteljährlich für allgemeine Geräte. Zu den vorbeugenden Tests gehören: Isolationswiderstandstest (≥1000 MΩ), Kapazitätsmessung (Abweichung ≤±5 %) und Verlustwinkeltest (≤0,002). Fügen Sie für ältere Geräte Inspektionselemente hinzu, einschließlich Infrarot-Wärmebildgebung und Ultraschall-Teilentladungserkennung. Entladeanforderungen: Mindestens 5 Minuten lang entladen, mit Restspannung ≤50 V. Das Betriebsprotokoll muss Folgendes aufzeichnen: Anzahl der Schaltvorgänge, Betriebstemperatur, ungewöhnliche Alarme und andere Daten. Durch diese Maßnahmen kann die Ausfallrate auf unter 0,5 % gesenkt werden.

Technologische Entwicklungstrends und Innovationsrichtungen

Momentan,Zylinderselbstheilender Shunt-Kondensatorentwickeln sich in Richtung Intelligenz und Umweltfreundlichkeit. Produkte der neuen Generation sind im Allgemeinen mit Zustandsüberwachungsmodulen ausgestattet, die hochpräzise Sensoren verwenden, um Betriebstemperatur, Strom, Spannung und andere Parameter in Echtzeit zu erfassen und eine Ferndatenübertragung durch drahtlose Kommunikationstechnologie zu erreichen. Neue Materialien verwenden hochtemperaturbeständige Polypropylenfolie mit einer langfristigen Betriebstemperatur von 105 °C und einer kurzfristigen Beständigkeit bis 125 °C. Halbleiterschalter haben eine Reaktionszeit von <1 ms und eine Lebensdauer von bis zu 10 Millionen Zyklen. Energieeffizienzstandards erfordern einen Verlustwinkel ≤0,0005, viermal höher als aktuelle Standards. Es wird erwartet, dass im Jahr 2025 eine neue Generation von Produkten auf den Markt kommt, die Edge-Computing-Funktionen integrieren und eine echte intelligente Frühwarnung ermöglichen.

Spezifische Marktdaten

Die globale Marktgröße erreichte im Jahr 2023 5 Milliarden US-Dollar, mit einer jährlichen Wachstumsrate von 5,2 %. Die jährliche Nachfragewachstumsrate für Smart-Grid-Transformationsprojekte liegt bei über 15 %. Es wird prognostiziert, dass der Marktanteil inländischer Unternehmen bis 2025 von 35 % auf 50 % steigen wird.
