Die Anordnungskunst der Komponenten im Niederspannungs-Blindleistungskompensationsschrank: Wie wirken sich Wärmeableitung, Verkabelung und Sicherheitsabstände auf die Langzeitstabilität des Systems aus?

Einleitung: Die Anordnung im Inneren des Schranks ist nicht nur ästhetisch ansprechend, sondern auch der Grundstein für Stabilität

Der Kompensationsschrank ist die Kernkomponente der Niederspannungs-Blindleistungskompensationsanlage. Die Anordnung seiner internen Komponenten bestimmt direkt die Betriebseffizienz und Lebensdauer des gesamten Geräts. Als chinesischer Hersteller von Niederspannungs-Blindleistungskompensationsgeräten mit langjähriger Erfahrung in der Energiebranche ist sich Geyue Electric voll und ganz darüber im Klaren, dass eine hervorragende Kompensationslösung nicht nur hochwertige Komponenten erfordert, sondern auch auf einem wissenschaftlich fundierten internen Design des Schaltschranks beruht. Die Zusammenhänge zwischen Wärmeableitung, Verkabelung und Sicherheitsabständen bilden die solide Grundlage für den langfristig stabilen Betrieb des Kompensationsschranks.

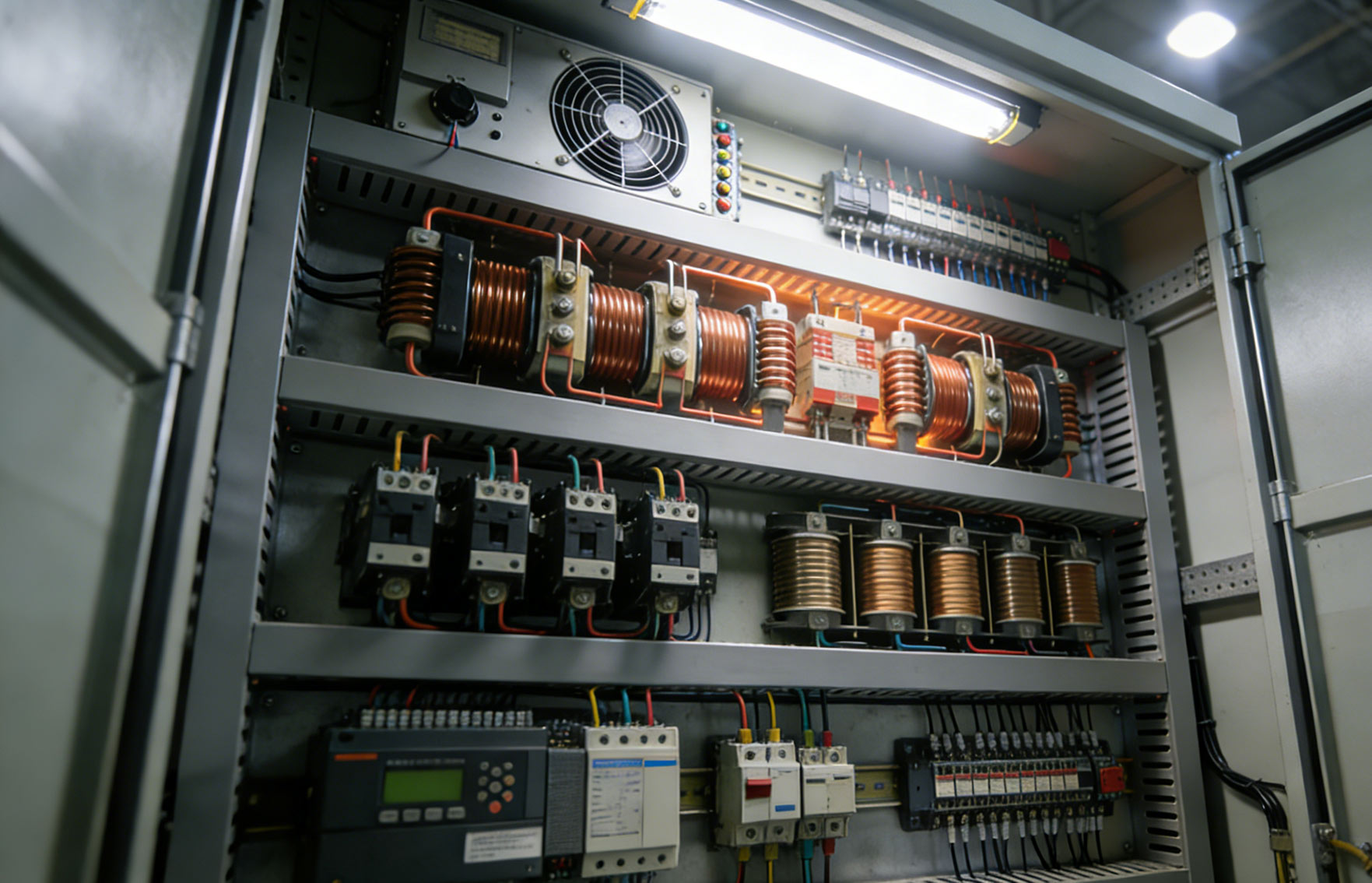

Wärmeableitung: Die Temperaturkontrolle bestimmt die Lebensdauer von Komponenten

Während des Betriebs des Kompensationsschranks können interne Komponenten wie zKondensatoren, Reaktoren, Verbundschalter, SchützeUndLeistungsfaktorreglererzeugt eine gewisse Wärmemenge. Kann diese Wärme nicht rechtzeitig abgeführt werden, führt dies zu einem kontinuierlichen Temperaturanstieg der Bauteile, einer beschleunigten Alterung der Isolationsmaterialien, einer Verringerung der Kapazität der Kondensatoren und sogar zu einem thermischen Durchschlag. Geyue Electric platzierte bei der Gestaltung des Schranks auf der Grundlage der vertikalen, geschichteten Wärmeableitungsanordnung die Komponenten mit höherer Wärmeerzeugung im oberen Teil des Schranks. Darüber hinaus nutzte unser technisches Team das Prinzip, dass heiße Luft auf natürliche Weise aufsteigt, kombiniert mit dem oberen Ventilator zur Zwangsbelüftung, um einen gleichmäßigen Luftstrom von unten nach oben zu erzeugen. Gleichzeitig haben wir ausreichend Wärmeableitungskanäle zwischen den Kondensatoren reserviert, um einen Wärmestau zwischen den Kondensatoren zu vermeiden, sodass die Schranktemperatur auch in einer Umgebung mit hohen Temperaturen im Sommer in einem sicheren Bereich kontrolliert werden kann, wodurch sichergestellt wird, dass die Komponenten immer in einem idealen Zustand arbeiten, wodurch die Gesamtlebensdauer des Systems verlängert wird.

Verkabelung: Ein präzises Netzwerk reduziert Störungen und Spannungsabfall

Die Verkabelung im Inneren des Kompensationsschranks mag einfach erscheinen, in ihr stecken jedoch fundierte Kenntnisse der Elektrotechnik. Die unorganisierte Verkabelung beeinträchtigt nicht nur das Erscheinungsbild, sondern führt auch zu elektromagnetischen Störungen, erhöht den Spannungsabfall in der Leitung und verursacht sogar lokale Entladungen. Geyue Electric übernimmt das Verkabelungsprinzip der „Trennung starker und schwacher Elektrizität und der Aufteilung von Hoch- und Niederfrequenzbereichen“. Die Steuer- und Stromleitungen werden getrennt geführt, um Signalstörungen zu vermeiden; Der Hauptstromkreis verwendet Kupferschienen zur Verbindung, um den Kontaktwiderstand und die Wärmeentwicklung zu reduzieren. Der Abtastkreis verwendet verdrillte, abgeschirmte Kabel, um die Messgenauigkeit sicherzustellen. Alle Kabel werden standardisiert durch Kabelkanäle befestigt, um ein Lösen durch Vibrationen zu vermeiden. Das sorgfältig konzipierte Verkabelungsnetzwerk unseres Unternehmens sorgt für eine reibungslosere Stromübertragung und eine genauere Signalerfassung und bietet damit eine detaillierte Garantie für die zuverlässige Reaktion und Langzeitstabilität des Niederspannungs-Blindleistungskompensationssystems.

Sicherheitsabstand: Isolierung und Wartung bilden eine doppelte Garantie

Obwohl das Spannungsniveau im Kompensationsschrank zur Niederspannungskategorie gehört, müssen dennoch ausreichende Sicherheitsabstände zwischen den Komponenten sowie zwischen den Komponenten und dem Schrankkorpus eingehalten werden. Dies dient nicht nur dazu, die Isolationsanforderungen zu erfüllen und Lichtbögen und Kurzschlüsse zu verhindern, sondern auch, um die tägliche Inspektion und Wartung zu erleichtern. Geyue Electric hält sich strikt an internationale Standards, nationale Standards und Industrienormen. Daher haben wir bereits während der Konstruktionsphase die optimalen Einbaupositionen jeder Komponente durch dreidimensionale Simulationsmethoden ermittelt. Wir haben ausreichend Platz zwischen den Kondensatoren reserviert, um die Wärmeableitung und Isolierung zu erleichtern. Außerdem haben wir die stromführenden Teile in einem sicheren Abstand von der Schranktür gehalten, um die Sicherheit der Bediener zu gewährleisten. Gleichzeitig haben wir großzügige Betriebsflächen für Komponenten reserviert, die häufig beobachtet und gewartet werden müssen. Die sinnvolle Anordnung der Sicherheitsabstände verringert nicht nur das Ausfallrisiko des gesamten Niederspannungs-Blindleistungskompensationssystems, sondern macht auch die spätere Wartung komfortabler und effizienter und senkt die Gesamtbetriebskosten für die Benutzer.

Geyue Electric: Wir sichern die Stabilität des Stromnetzes mit sorgfältiger Handwerkskunst

Gerade aufgrund des tiefgreifenden Verständnisses und der sorgfältigen Kontrolle von Details wie Wärmeableitung, Verkabelung und Sicherheitsabständen können die Niederspannungs-Blindleistungskompensationsschränke von Geyue Electric in verschiedenen rauen Industrieumgebungen stabil und kontinuierlich arbeiten. Unsere Produktionsstätte verfügt über vollautomatische Produktionslinien und standardisierte Montageprozesse. Jedes Gerät, das das Werk verlässt, wird strengen thermischen Gleichgewichtsprüfungen, elektrischen Leistungsprüfungen und Isolationsspannungsprüfungen unterzogen. Wir liefern nicht nur hochwertige Kompensationsschränke, sondern können auch umfassende Blindleistungskompensationslösungen einschließlich intelligenter Kondensatoren, Drosseln und Filtermodule basierend auf den Lasteigenschaften des Benutzers anpassen und so den Benutzern dabei helfen, den Leistungsfaktor effektiv zu verbessern, Leitungsverluste zu reduzieren und Strafgebühren für Leistungsregulierungsgebühren zu vermeiden. Wenn Sie irgendwelche Bedürfnisse haben, wenden Sie sich bitte an unsinfo@gyele.com.cn. Lassen Sie Geyue Electric mit unserer exquisiten Layoutkunst und zuverlässigen Blindleistungskompensationslösungen die Energieeffizienz und Stabilität Ihres Stromsystems sicherstellen.
