FAQ 1: Was stellen BSMJ bzw. BSMJ(Y) dar?

Im Bereich der Niederspannungs-Blindleistungskompensation sind Leistungskondensatoren Kernkomponenten, deren Serienbezeichnungen häufig eigene Identcodes enthalten. Viele Kunden sind oft verwirrt, wenn sie in unserem Produktkatalog auf die nahezu identischen Serienbezeichnungen „BSMJ“ und „BSMJ(Y)“ stoßen: Was bedeuten BSMJ und BSMJ(Y) eigentlich? Als Techniker von Geyue Electric werde ich heute die Bedeutung und Unterschiede dieser beiden Serienbezeichnungen aus Herstellersicht erläutern und Ihnen dabei helfen, den Leistungskondensator genauer zu finden, der den Anforderungen an die Niederspannungs-Blindleistungskompensation Ihres Standorts am besten entspricht.

Die nationale Standardbedeutung von BSMJ

Während chinesische nationale Normen für die mechanische Industrie die genaue Serienbezeichnung für selbstheilende Niederspannungs-Shunt-Kondensatoren nicht explizit festlegen, regeln sie streng, wie Hersteller eine Reihe von Leistungskondensatoren anhand der Buchstabenanordnung benennen sollten. BSMJ ist einfach eine gebräuchliche Serienbezeichnung für Leistungskondensatoren, die den branchenüblichen Benennungsregeln entspricht.

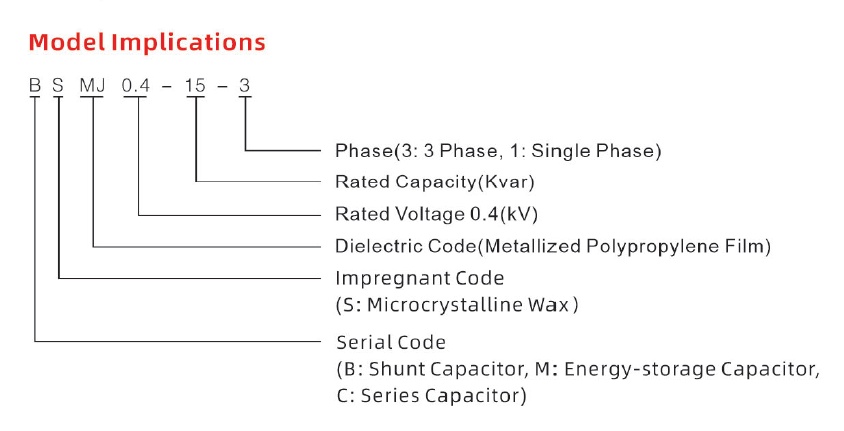

JB/T 7114, „Method for Compiling Product Model Numbers for Power Capacitors“, definiert streng die Zusammensetzungsmethode der Serienbezeichnungen von Leistungskondensatoren und die Bedeutung jedes Buchstabens, sodass Branchenexperten die technischen Eigenschaften eines Produkts einfach anhand einer bestimmten Serienbezeichnung eines Herstellers verstehen können. Darin heißt es zum Beispiel:

Der erste Buchstabe B steht für „Shunt-Kondensator“ und gibt an, dass der Kondensator im Stromnetz parallel geschaltet ist, hauptsächlich zur Blindleistungskompensation; der zweite Buchstabe S gibt an, dass es sich bei dem Imprägniermedium um „Paraffinwachs“ oder „mikrokristallines Wachs“ handelt, ein stabiles und umweltfreundliches Imprägniermittel, das die Spannungsfestigkeit und Wärmeableitungsleistung des Kondensators wirksam verbessert; und der dritte und die folgenden Buchstaben MJ stehen für „metallisierte Polypropylenfolie“, ein Schlüsselmaterial für das Dielektrikum zwischen den Elektroden des Kondensators, das selbstheilende Eigenschaften besitzt und die Isolierung automatisch wiederherstellt, wenn ein lokaler Durchschlag auftritt.

Wenn ein Hersteller diese Regel vollständig befolgt, um einen Shunt-Kondensator mit mikrokristalliner Wachsimprägnierung und metallisiertem Polypropylenfilm-Dielektrikum herzustellen, lautet die resultierende Serienbezeichnung natürlich BSMJ. Daher hat sich die BSMJ-Serie im Laufe der Jahre zu einer der am weitesten verbreiteten, am besten mit den chinesischen nationalen Normen für die Maschinenindustrie übereinstimmenden Benennungsregeln und zu den anerkanntesten Serienbezeichnungen für selbstheilende Niederspannungs-Shunt-Kondensatoren auf dem chinesischen Markt entwickelt.

Im Produktportfolio von Geyue Electric ist die Bezeichnung der BSMJ-Serie speziell für selbstheilende Niederspannungs-Shunt-Kondensatoren im quadratischen Kastentyp vorgesehen. Diese quadratische, kastenförmige Struktur besteht aus hochwertigem Weißblech und zeichnet sich durch ein klares, quadratisches Erscheinungsbild und eine kompakte interne Komponentenanordnung aus, wodurch sie sich besonders für den Einbau in herkömmliche Niederspannungsverteilerschränke eignet.

Der Vorteil von Kondensatoren im quadratischen Gehäusetyp liegt in ihrer regelmäßigen Form, die die Installation mehrerer Einheiten nebeneinander erleichtert und die Raumnutzung im Schaltschrank maximiert. Darüber hinaus verfügen die Kondensatoren im quadratischen Kastentyp über eine fortschrittliche metallisierte Zink-Aluminium-Verbundfolie sowie über explosionsgeschützte Geräte, die eine hervorragende Stabilität und Sicherheit im Langzeitbetrieb gewährleisten. Ganz gleich, ob sie in herkömmlichen Blindleistungskompensationsschränken oder intelligenten Kondensatormodulen verwendet werden, die quadratischen Kondensatoren der BSMJ-Serie sind perfekt kompatibel.

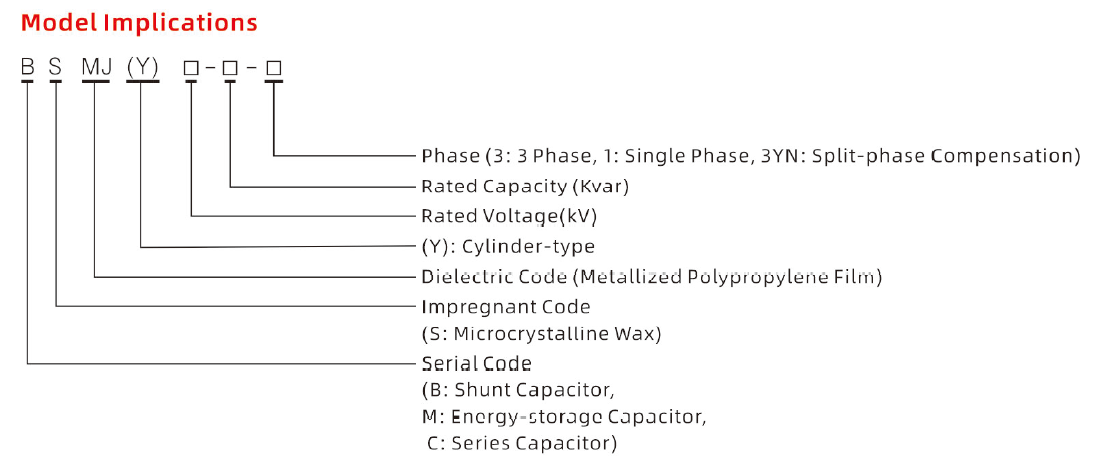

Die Ableitung BSMJ(Y) und ihre zylindrische Charakteristik

Angesichts der steigenden Anforderungen an Miniaturisierung und hohe Wärmeableitung bei Stromverteilungsgeräten hat Geyue Electric seine Struktur auf der Grundlage der selbstheilenden Shunt-Kondensatoren der BSMJ-Standardserie mit quadratischem Gehäuse erneuert und zylindrische selbstheilende Shunt-Kondensatoren entwickelt. Um die zylindrischen Kondensatoren klar von den quadratischen Kondensatoren zu unterscheiden, folgen wir der Branchenpraxis, indem wir am Ende der Serienbezeichnung das Suffix (Y) hinzufügen, wobei Y für „zylindrisch“ steht, und so die neue Serienbezeichnung BSMJ(Y) bilden.

Die zylindrischen selbstheilenden Niederspannungs-Shunt-Kondensatoren BSMJ(Y) verfügen über dieselben technischen Kernparameter wie die kastenförmigen selbstheilenden Niederspannungs-Shunt-Kondensatoren der BSMJ-Serie, entsprechen ebenfalls den nationalen Normen und nutzen metallisierte Polypropylenfolien und mikrokristalline Wachsimprägnierungsprozesse. Der Hauptunterschied liegt in der Gehäusestruktur: Das zylindrische Aluminiumgehäuse wird in einem einmaligen Streckformverfahren ohne Schweißnähte hergestellt, was zu einer höheren mechanischen Festigkeit und einer besseren Wärmeableitungsleistung führt. Diese Struktur führt zu einem geringeren Anstieg der Innentemperatur und einem zuverlässigeren Betrieb, wodurch sie sich besonders für den Einsatz in Hochtemperaturumgebungen oder Anwendungen mit begrenztem Platzangebot eignet.

Die zylinderförmige Struktur bringt auch einen weiteren Vorteil für die selbstheilenden Shunt-Kondensatoren mit sich: Die Aluminiumgehäuse selbst weisen eine gute explosionssichere Leistung auf und zusammen mit den druckexplosionssicheren Vorrichtungen auf der Oberseite können sie die interne Verbindung unter außergewöhnlichen Umständen rechtzeitig unterbrechen und so die Sicherheit von Ausrüstung und Personal maximieren.

Die Fertigungsstärke und Qualitätsgarantie von Geyue Electric

Als professioneller Hersteller von Niederspannungs-Blindleistungskompensationskomponenten konzentriert sich Zhejiang Geyue Electric Co., Ltd. seit unserer Gründung im Jahr 2011 auf den Bereich Leistungskondensatoren. Unsere Fabrik befindet sich in der Stadt Liushi, Stadt Yueqing, und verfügt über eine moderne Produktionswerkstatt von über 600 Quadratmetern.

Hier haben wir eine Reihe fortschrittlicher Produktionsanlagen eingeführt, darunter vollautomatische Wickelmaschinen, automatisierte Schweißgeräte und Vakuumimprägniersysteme. Vom Schneiden der metallisierten Folie bis zum Zusammenbau der fertigen Produkte unterliegt jeder Prozess einer strengen Qualitätskontrolle. Wir verfügen über ein professionelles Kondensatorlabor, das umfassende Leistungstests unserer Produkte durchführen kann, einschließlich Spannungsfestigkeitstests, Kapazitätsabfalltests und Alterungslebensdauertests, um sicherzustellen, dass unsere Produkte die nationalen Standards erfüllen oder übertreffen.

Aufgrund unserer langjährigen Fertigungserfahrung möchte Geyue Electric unsere Kernproduktserien für verschiedene Anwendungsszenarien empfehlen:

DerSelbstheilende Niederspannungs-Shunt-Kondensatoren der BSMJ-Serie mit quadratischem Gehäuseeignen sich für konventionelle Stromverteilungssysteme, wie z. B. Blindleistungskompensationsschränke in Fabrikhallen, Gewerbegebäuden und Wohnanlagen. Ihr quadratisches Design erleichtert die modulare Montage in Standardschränken, und die einzelnen Kapazitäten reichen von 5 kvar bis zu Hunderten von kvar und erfüllen die meisten herkömmlichen Kompensationsanforderungen. Diese Produktserie zeichnet sich durch hohe Kosteneffizienz und einfache Wartung aus und ist somit eine ideale Wahl für allgemeine Anwendungen.

DerBSMJ(Y) zylindrische selbstheilende Niederspannungs-Shunt-Kondensatoreneignen sich besser für Anwendungen mit höheren Anforderungen an Platz und Wärmeableitung, wie z. B. neue Energiekraftwerke, Standorte mit konzentrierter Frequenzumrichterausrüstung und Hochtemperaturwerkstätten. Die hervorragende Wärmeableitungsleistung des zylindrischen Gehäuses ermöglicht einen stabilen Betrieb auch in Umgebungen mit hohem Oberwellengehalt. Die einzelnen Kapazitäten reichen von 5 kvar bis 50 kvar, und die kompakte Größe bietet mehr Installationsmöglichkeiten für kompakte Schaltanlagen.

Unabhängig davon, für welches Produkt Sie sich entscheiden, bietet Geyue Electric maßgeschneiderte Lösungen für die Stromqualität aus einer Hand und technischen Support über den gesamten Produktlebenszyklus. Unser Ingenieurteam kann präzise Berechnungen der Kompensationskapazität und Auswahlempfehlungen auf der Grundlage Ihrer tatsächlichen Lastbedingungen anbieten und so sicherstellen, dass jeder Kondensator in Ihrem Anwendungsszenario optimal funktioniert.

Von der Bedeutung der Buchstaben in der Modellnummer bis hin zur tatsächlichen Anwendung des Produkts liegt der Unterschied zwischen BSMJ und BSMJ(Y) letztendlich in ihrer strukturellen Form, während sie das unerschütterliche Streben von Geyue Electric nach Produktqualität teilen. Im scheinbar traditionellen Bereich der Leistungskompensation stellt Geyue Electric durch innovative Prozesse und strenge Fertigung konsequent die effiziente Nutzung jeder Kilowattstunde Ihres Stroms sicher. Unsere professionellen Ingenieure finden Sie unterinfo@gyele.com.cn.
