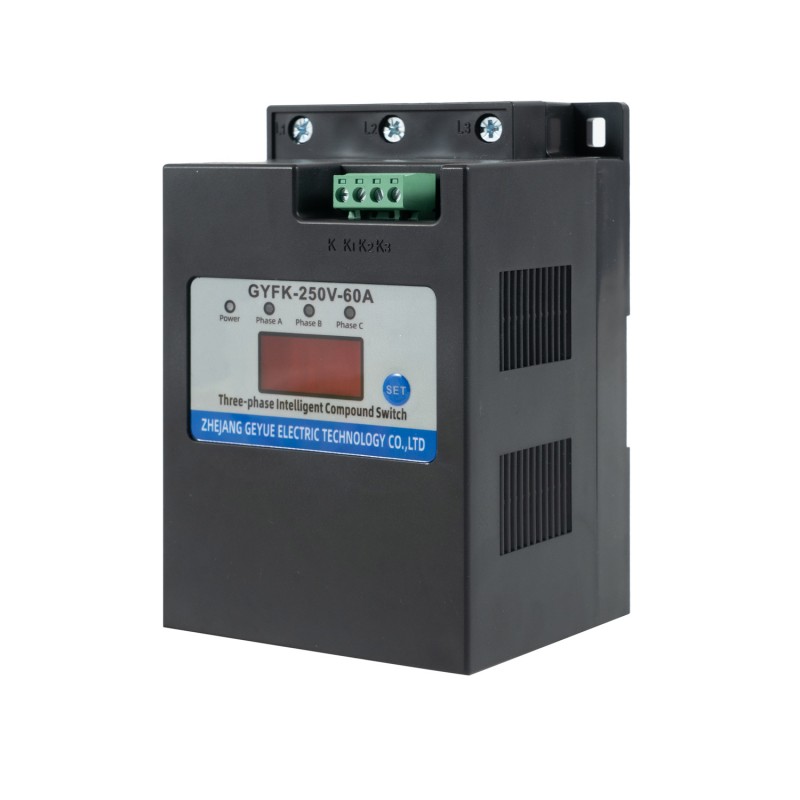

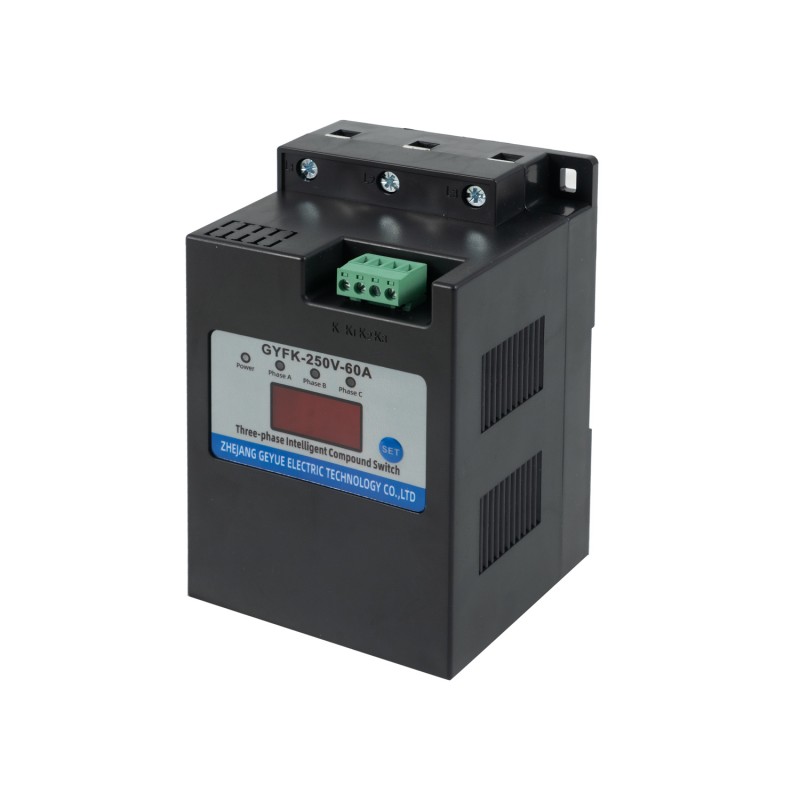

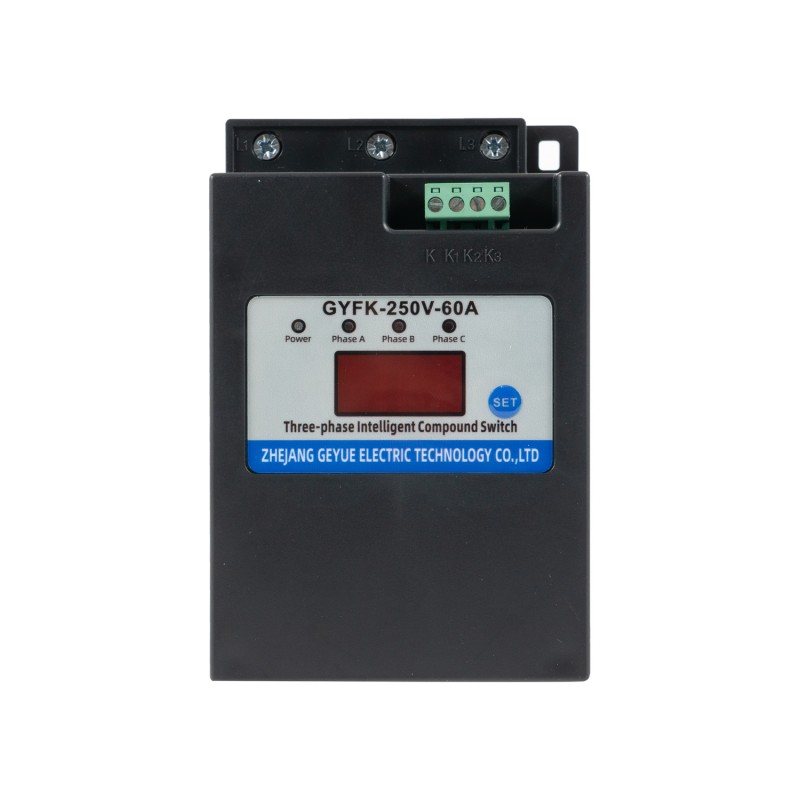

GYFK-250V Dreiphasen-Verbundschalter mit Split-Phase-Kompensation

Im modernen Industriesektor, der hohe Effizienz, Energieeinsparung und Netzsicherheit anstrebt, durchläuft die Niederspannungs-Blindleistungskompensationstechnologie eine neue Runde tiefgreifender Innovationen. Der inhärente Widerspruch herkömmlicher Kondensatorschaltsysteme, der einen Kompromiss zwischen Einschaltstromunterdrückung und Einsparungen bei Betriebsverlusten erfordert, bereitet vielen Ingenieuren seit langem Sorgen. Als professioneller Gerätehersteller mit mehr als einem Jahrzehnt Erfahrung in der Stromqualität hat Geyue Electric mit seinem umfassenden Verständnis des Wesens der Niederspannungs-Blindleistungskompensationstechnologie den dreiphasigen Verbundschalter GYFK-250V mit Split-Phase-Kompensation erfolgreich auf den Markt gebracht. Dieser innovative Verbundschalter vereint die Vorteile von Thyristoren und mechanischen Kontakten und löst diese Branchenherausforderung auf clevere Weise.

Nahtloses Schalten: Die Präzision der Zero-Inrush-Technologie

Der herkömmliche mechanische Schalter, das Wechselstromschütz der Serie CJ19, weist eine inhärente mechanische Hysterese und Kontaktprelleigenschaften auf, was es schwierig macht, Schaltvorgänge am Nulldurchgangspunkt der Wechselspannung genau zu erfassen und auszuführen. Diese technische Einschränkung führt zu einem erheblichen Potenzialunterschied zwischen der Klemmenspannung des Kondensators und der Netzspannung zum Zeitpunkt des Netzanschlusses, was unweigerlich zu einem enormen Einschaltstrom führt. Diese Einschaltstromspitze kann das Zehnfache des Nennstroms des Kondensators erreichen, was nicht nur zu einer elektrischen Belastung des Kondensators und einer Verkürzung seiner Lebensdauer führt, sondern auch einen vorübergehenden Spannungsabfall im Netz verursacht, der den normalen Betrieb anderer empfindlicher Geräte an derselben Sammelschiene beeinträchtigt.

Die Kernkompetenz des Designs des von Geyue Electric entwickelten dreiphasigen Verbundschalters GYFK-250V mit Split-Phase-Kompensation konzentriert sich auf seinen innovativen transienten Schaltbetriebsmodus „Thyristor zuerst, Relais später“, der dieses branchenweite Problem grundlegend löst. Wenn die Steuerung dieses Verbundschalters einen externen Schaltbefehl erhält, leitet der eingebaute Hochleistungs-Mikroprozessor sofort ein intelligentes Entscheidungsprogramm ein. Der Mikroprozessor tastet die Wellenform der AC-Netzspannung in Echtzeit mit hoher Geschwindigkeit ab und prognostiziert und fixiert den optimalen Nulldurchgangspunkt der Spannung mithilfe präziser Algorithmen.

Nach der Erfassung dieses theoretisch „stressfreien“ Moments treibt der dreiphasige Verbundschalter GYFK-250V mit Split-Phase-Kompensation zunächst den Hochgeschwindigkeits-Thyristor (d. h. den siliziumgesteuerten Gleichrichter) an, um eine präzise Auslösung durchzuführen. Da der Thyristor beim Nulldurchgang der Spannung zündet, wird dadurch eine „Nullspannungsschaltung“ mit theoretisch keinem Spannungsstoß beim Zuschalten des Kondensators und eine „Nullstromabschaltung“ ohne Stromstoß beim Abschalten erreicht. Dieser Mechanismus unterdrückt den Einschaltstrom (Stoßstrom) beim Schließen und Öffnen auf ein vernachlässigbares Maß, das normalerweise auf das 1,5-fache des Nennstroms des Kondensators begrenzt ist.

Die Genialität dieses gesamten Prozesses liegt in der Tatsache, dass der dreiphasige Verbundschalter GYFK-250V mit Split-Phase-Kompensation wie ein meisterhafter Mikrobildhauer nicht auf erzwungenes mechanisches Schließen setzt, sondern auf die ultrahohe Geschwindigkeit elektronischer Komponenten und das vorausschauende Urteil einer intelligenten Steuerung, um die elektrische Verbindung im reibungslosesten Moment herzustellen, wenn die Strom- und Spannungswellenformen auf natürliche Weise den Nullpunkt überschreiten. Dadurch wird tatsächlich ein flexibler Zugriff und eine Trennung ohne Auswirkungen auf das Stromnetz erreicht, Kondensatoren und Front-End-Stromversorgungsgeräte werden perfekt geschützt und die Zuverlässigkeit und Haltbarkeit des Blindleistungskompensationssystems erheblich verbessert.

Verlustarmer Betrieb: Die Effizienz der Steady-State-Intelligenz

Der Thyristor weist jedoch die physikalische Eigenschaft auf, dass im leitenden Zustand ein Spannungsabfall von etwa 1 V auftritt, was bedeutet, dass, wenn über einen längeren Zeitraum Laststrom durch den Thyristor fließt, dieser erhebliche Leitungsverluste und erhebliche Wärme erzeugt. Dies erhöht nicht nur unnötige Betriebskosten, sondern stellt auch eine ständige Herausforderung für das Wärmeableitungsdesign und die langfristige Zuverlässigkeit des Niederspannungs-Blindleistungskompensationssystems dar. Die Fähigkeit, diese Herausforderung perfekt zu meistern, ist ein weiterer Aspekt der technischen Weisheit, die sich im Design des dreiphasigen Verbundschalters GYFK-250V mit Split-Phase-Kompensation von Geyue Electric zeigt.

Sobald der Thyristor die einschaltstromfreie Leitung erreicht, leitet der mikroprozessorbasierte intelligente Steuerkreis im Dreiphasen-Verbundschalter GYFK-250V mit Split-Phase-Kompensation sofort die nächste Aktion ein. Diese intelligente Steuerschaltung gibt präzise Befehle aus und steuert das parallele magnetische Verriegelungsrelais (d. h. die mechanischen Kontakte) schnell zum synchronen Schließen. Aufgrund der speziellen Kontaktmaterialien und des strukturellen Aufbaus des magnetischen Stromstoßrelais ist sein Kontaktwiderstand nach dem Schließen des Kontakts äußerst niedrig und erreicht typischerweise den Mikro-Ohm-Bereich. Diese extrem niedrige Widerstandscharakteristik ermöglicht eine schnelle und reibungslose Übertragung des Laststroms vom Thyristorpfad zum Relaispfad gemäß dem Naturgesetz des „Pfads der geringsten Impedanz“.

Anschließend sendet die intelligente Steuerschaltung des dreiphasigen Verbundschalters GYFK-250V mit Split-Phase-Kompensation ein Abschaltsignal, das den Thyristor vollständig abschaltet. Somit wird während des gesamten stationären Betriebs des Kondensators, der kontinuierlich mit dem Netz verbunden ist, der gesamte Laststrom unabhängig vom mechanischen Kontaktkanal mit nahezu Nullleistung geführt. Durch dieses abgestimmte Design von „Thyristorschaltung und Relaisbetrieb“ wird der Eigenstromverbrauch des Verbundschalters GYFK-250V im Langzeitbetrieb auf ein extrem niedriges Niveau reduziert. Strenge Tests zeigen, dass der Gesamtstromverbrauch des GYFK-250V-Verbundschalters im stationären Zustand innerhalb von 1,5 VA gesteuert werden kann, wodurch tatsächlich ein hocheffizienter und energiesparender Betrieb des Systems selbst erreicht wird, wodurch die inhärenten technischen Mängel herkömmlicher reiner Thyristorschalter, wie z. B. starke Wärmeentwicklung und hoher Betriebsenergieverbrauch, grundlegend behoben werden.

Zuverlässiges System: Die Garantie für intelligenten Schutz

Das Ausbalancieren von Schalt- und Betriebsleistung ist nur die Grundlage; In komplexen industriellen Umgebungen sind langfristig zuverlässiger Betrieb und umfassender Schutz gleichermaßen entscheidend. Der dreiphasige Verbundschalter GYFK-250V mit Split-Phase-Kompensation verfügt über ein robustes Überwachungs- und Schutzsystem, das auf einem Mikroprozessor basiert. Es überwacht die Eingangsspannung, den Laststatus und den Betriebsstatus der internen Thyristoren und Relais in Echtzeit und bietet mehrere Funktionen, darunter Spannungsanomalieschutz, Phasenausfallschutz, Komponentenfehler-Selbstdiagnose, Leerlaufschutz und Stromausfallschutz. Im Falle eines Phasenausfalls der Systemspannung oder einer anormalen Stromversorgung verweigert der Verbundschalter beispielsweise das Schließen; Wird während des Betriebs ein Fehler erkannt, schaltet der Verbundschalter automatisch ab. Diese Selbstdiagnose- und Schutzfunktion rund um die Uhr verleiht dem Verbundschalter eine extrem hohe Sicherheit und Zuverlässigkeit und verlängert seine Lebensdauer auf 200.000 Zyklen, was die Lebensdauer herkömmlicher elektrischer Komponenten bei weitem übertrifft.

Die Handwerkskunst von Geyue Electric: Die Zuverlässigkeit fortschrittlicher Technologie

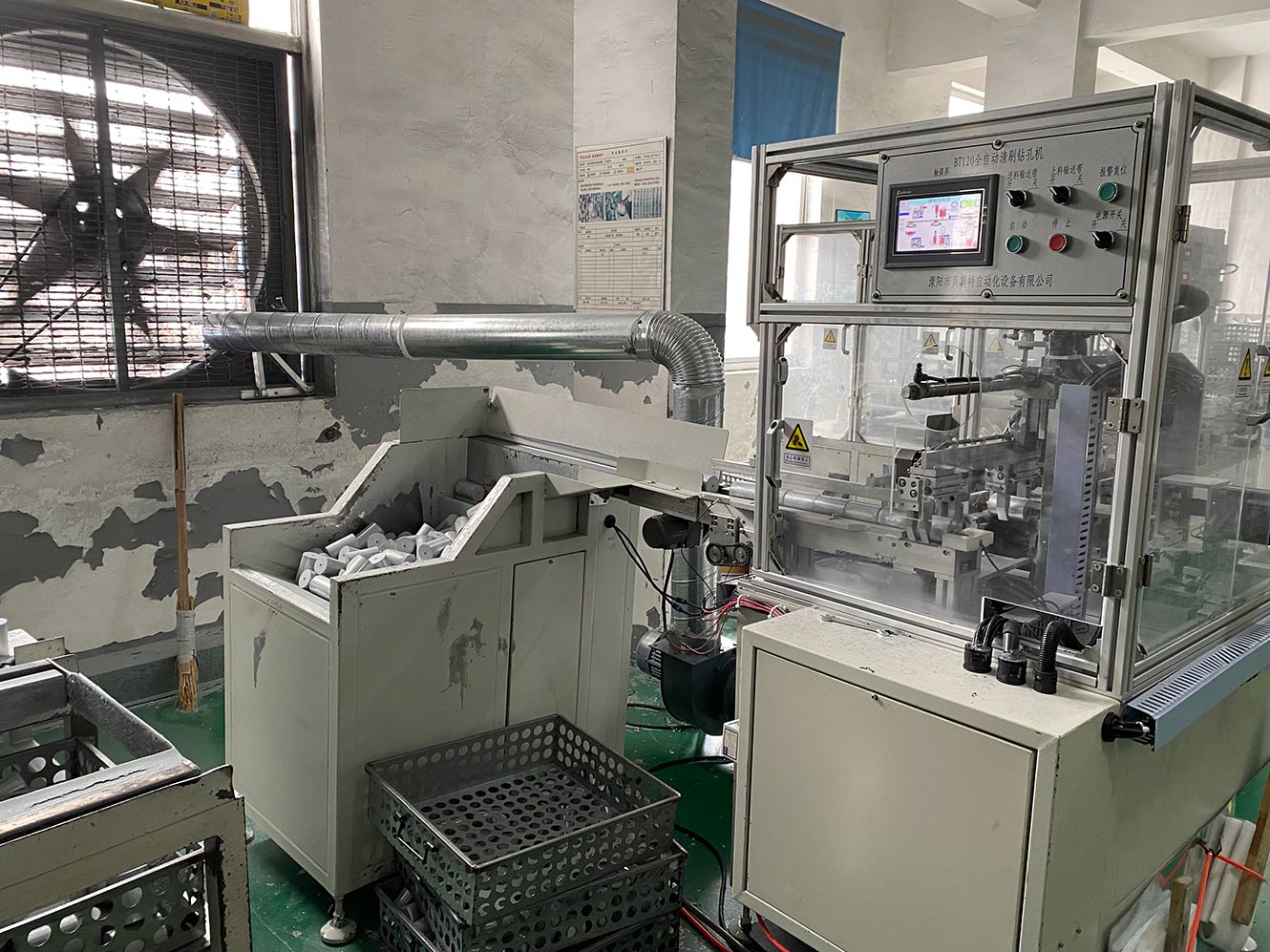

Geyue Electric ist fest davon überzeugt, dass überlegene Produktleistung auf strengem Design, exquisiter Fertigung und einem tiefen Einblick in Anwendungsszenarien beruht. Unser dreiphasiger Verbundschalter GYFK-250V mit Split-Phase-Kompensation ist ein Paradebeispiel für diese Philosophie. Von der Auswahl hochpermeabler Materialien bis zum Präzisionsstanzen, von der Optimierung der Mikroprozessorprogramme bis hin zu allen strengen Werkstests (einschließlich 1600-VAC-Kontaktspannungstests und Langzeitalterungstests) stellen unsere automatisierten Produktionslinien und Qualitätskontrollsysteme sicher, dass jedes an unsere Kunden gelieferte Produkt eine gleichbleibend hervorragende Qualität aufweist.

Die Verbundschalter unseres Unternehmens unterstützen sowohl die Dreiphasenkompensation als auch die Split-Phase-Kompensation mit einer Nennkompensationskapazität von 5 bis 10 kvar für jede Phase und einer Reaktionszeit von bis zu 300 Millisekunden. Der dreiphasige Verbundschalter GYFK-250V mit Split-Phase-Kompensation wurde speziell zur Lösung des häufigen dreiphasigen Lastungleichgewichts in Gewerbegebäuden, Photovoltaikkraftwerken und Produktionslinien für intelligente Fertigung entwickelt. Es verbessert nicht nur effektiv den Leistungsfaktor und reduziert Leitungsverluste, sondern gleicht auch den Dreiphasenstrom durch Split-Phase-Kompensation aus, was die Spannungsqualität radikal verbessert und die Belastbarkeit des Transformators sowie die Sicherheit der Stromversorgung erhöht.
