Niederspannungs-Reihenreaktor

In modernen industriellen Stromnetzen wirken nichtlineare Lasten wie Frequenzumrichter und Gleichrichtergeräte wie „Oberschwingungsemitter“ und injizieren ständig hochfrequente Oberschwingungsbelastungen in das Netz, an das sie angeschlossen sind. Die Leistungskondensatoren, die für die Blindleistungskompensation verantwortlich sind, sind häufig die Hauptlast der harmonischen „Attacken“ und unterliegen häufig Überhitzungsschäden oder lösen sogar Resonanzunfälle aus. In einer derart stark durch Oberwellen belasteten Umgebung sind die Niederspannungs-Reihenreaktoren absolut notwendig: Sie können sich in „treue Ritter“ verwandeln, die die Sicherheit des Netzes gewährleisten, das gesamte Niederspannungs-Blindleistungskompensationssystem vor Ausfallgefahren bewahren und mit ihrem ausgeklügelten elektromagnetischen Design eine solide Verteidigungslinie für die Leistungskondensatorbänke aufbauen.

Oberwellenstörungen wirken sich nicht nur auf eine einzelne Kondensatorkomponente aus; Stattdessen lösen sie eine negative Kettenreaktion im gesamten Stromversorgungsnetz aus und bilden einen Teufelskreis von „Problemverstärkung“ bis hin zu „konzentriertem Schaden“. Hochfrequente Oberschwingungsströme führen zu einem erheblichen Anstieg des dielektrischen Verlusts von Kondensatoren, was zu einer abnormalen Überhitzung der Kondensatoren und einer beschleunigten Alterung der Isolierung führt. Was noch gefährlicher ist, ist, dass, wenn die Frequenz der Oberschwingungen im Stromnetz nahe an der Eigenfrequenz der „Kondensator-Stromnetz“-Schaltung liegt, eine unerwartete Parallelresonanz auftritt und die deutlich erhöhte Oberschwingungsspannung zehnmal mehr Oberschwingungsströme in diesen Zyklus treibt. In diesem Teufelskreis, in dem Oberschwingungen der Übeltäter sind, ähneln die bösen Taten, die Oberschwingungen an Kondensatoren anrichten, dem künstlichen Anlegen kontinuierlicher Hochspannungs-Elektroschocks zwischen den Anschlüssen der Kondensatoren, was höchstwahrscheinlich dazu führt, dass sich die Kondensatoren ausbeulen, platzen oder Feuer fangen, was die Sicherheit des Stromverteilungssystems ernsthaft gefährdet.

Die Art und Weise, wie die Niederspannungs-Reihenreaktoren das Stromnetz schützen, beruht auf der Weisheit der „Rekonstruktion der Impedanz“. Die Reihendrossel kombiniert ihre induktive Reaktanz (XL) mit der kapazitiven Reaktanz (XC) in Reihe, um einen kombinierten Schaltkreis zu bilden, der auf bestimmte Frequenzen empfindlich ist und als „abgestimmter Filter“ bezeichnet wird. Um dies zu verstehen, verwenden wir eine Metapher: Wir können eine Gruppe von Kondensatoren als einen breiten Weg betrachten, der für alle Stromfrequenzen „offen“ ist. Oberwellen können ungehindert in diese Straße eindringen und dort zu starken Staus (Überlastung) führen. Die Aufgabe des Serienreaktors besteht darin, an der Kreuzung eine „intelligente Mautstelle“ einzurichten, die nahezu alle Oberschwingungsströme draußen blockiert. Durch genaue Berechnung und Anpassung stellt dieser kombinierte Schaltkreis (eine Gruppe von Kondensatoren und eine Reihendrossel) kapazitive Eigenschaften für die Grundwelle (50 Hz) dar, d. h. die Mautstelle gibt grünes Licht für die Grundwelle und stellt sicher, dass die Blindleistungskompensation überhaupt nicht beeinträchtigt wird; Für die schädlichsten Zielharmonischen (z. B. 5. Hz/250 Hz) weist dieser kombinierte Schaltkreis hingegen eine sehr hohe Gesamtimpedanz auf, d. h. die Mautstelle gibt den Zielharmonischen rotes Licht und bildet so eine solide „elektromagnetische Barriere“. Das Ergebnis ist, dass der überwiegende Teil der Oberschwingungsströme durch diese Barriere eliminiert wird und in Pfade mit niedrigerer Systemimpedanz fließt oder von Filtergeräten absorbiert wird, wodurch der durch die Kondensatoren fließende Oberschwingungsstrom deutlich reduziert wird und eine Resonanzverstärkung grundsätzlich vermieden wird.

Die erste Schicht des dreifachen Schutzes des Niederspannungs-Reihenreaktors manifestiert sich hauptsächlich als direkter Schutz der Kondensatoren. Der Reaktor reduziert die Oberschwingungsstrombelastbarkeit und den dielektrischen Verlust der Kondensatoren erheblich, stellt die normale Betriebstemperatur der Kondensatoren wieder her und gewährleistet die Lebensdauer der Kondensatoren. Die zweite Ebene des Dreifachschutzes manifestiert sich in der Verbesserung des Sicherheitsniveaus des Systems. Der Reaktor unterdrückt effektiv resonante Überspannungen und Überströme, die das gesamte Stromverteilungssystem gefährden können, und ermöglicht so einen stabileren Betrieb von Transformatoren und Kabeln. Die dritte Ebene des Dreifachschutzes manifestiert sich in der Optimierung der Kompensationseffizienz. In einer Umgebung mit sauberem Strom kann der Kondensator die erforderliche kapazitive Reaktanz genauer einstellen, wodurch die Effizienz der Leistungsfaktorkorrektur verbessert wird und falsche Auslösevorgänge oder durch Oberschwingungen verursachte Kompensationsfehler vermieden werden.

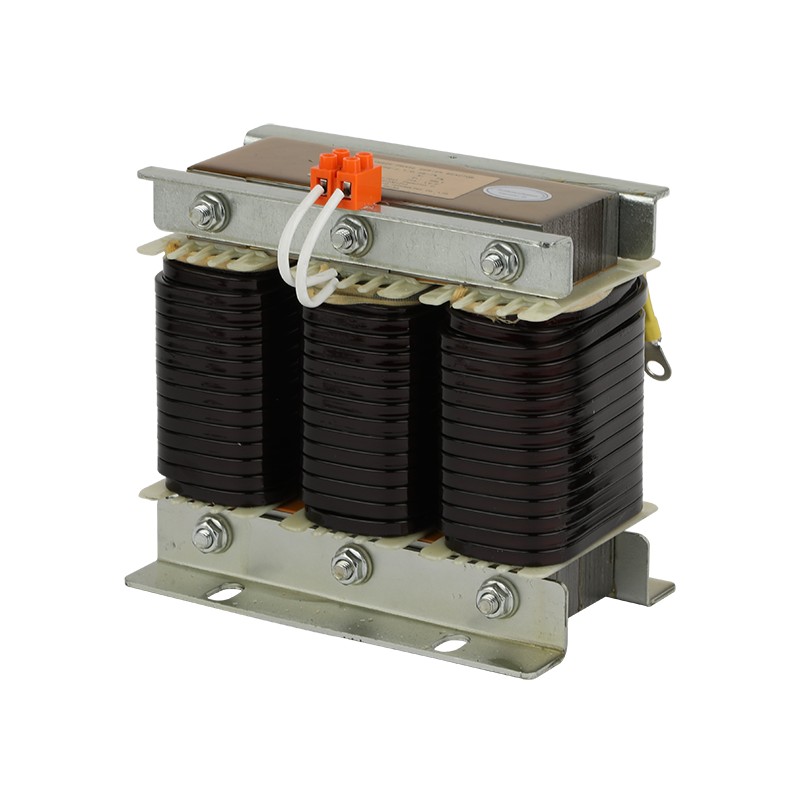

Geyue Electric ist sich völlig darüber im Klaren, dass die harmonische Kontrolle kein Kampf einer einzelnen Komponente ist, sondern vielmehr ein Netzverteidigungskrieg, der präzises Design und Systemkoordination erfordert. Geyue Electric bietet nicht nur leistungsstarke und zuverlässige „Schutzritter“, die Niederspannungsreaktoren der CKSG-Serie, sondern ist auch bestrebt, Benutzern ein komplettes Set an Niederspannungs-Blindleistungskompensationslösungen anzubieten, von präzisen Messungen über harmonische Analysen bis hin zu maßgeschneiderten Filterkompensationsdesigns. Unser technisches Team ist in der Lage, die Eigenschaften von Oberschwingungsquellen vor Ort zu diagnostizieren und die am besten geeignete Reaktanzrate und Kompensationskapazität für Benutzer anzupassen, um sicherzustellen, dass Drossel und Kondensator zusammenarbeiten, um die beste Schutzeffizienz zu erreichen. Wenn Sie sich für Geyue entscheiden, haben Sie sich für die Fähigkeit zur systematischen Interpretation und die Fähigkeit zur praktischen Problemlösung bei Problemen mit der Stromqualität entschieden. Wir sind bereit, jedes Watt Strom in Ihrem Verteilungssystem durch einen sicheren, sauberen und effizienten Betrieb mit professioneller Technologie und zuverlässigen Produkten zu schützen.
