AC-Schütz zum Schalten von Leistungskondensatoren

Im Bereich der Niederspannungs-Blindleistungskompensation geht jedes Schalten von Leistungskondensatoren mit der Entstehung und Löschung von Lichtbögen einher. Die herkömmlichen Wechselstromschütze haben ein schwieriges Problem, das sie nur schwer lösen können, da ihre Lichtbogenlöschsysteme im Umgang mit kapazitiven Lasten oft unzureichend erscheinen. Die AC-Schütze der CJ19-Serie zum Schalten von Leistungskondensatoren haben diese Herausforderung jedoch durch eine Reihe präziser Optimierungen gemeistert und diese Herausforderung in eine stabile und zuverlässige Garantie für das gesamte Stromsystem verwandelt. Geyue Electric, als ein Unternehmen, das stark in der globalen Niederspannungs-Energiebranche tätig ist, ist sich darüber im Klaren, dass es beim Blindleistungskompensationssystem bei einem erfolgreichen Kondensatorwechsel nicht nur darum geht, die Leistungskondensatoren sicher mit dem Stromnetz zu verbinden, sondern auch darum, wie man den Strom sanft und sicher unterbricht und sich von den Lichtbögen verabschiedet.

Wenn das Wechselstromschütz eine normale ohmsche Last abschaltet, sind die Strom- und Spannungsphasen grundsätzlich auf einer Linie, und der Lichtbogen erlischt natürlich leicht, wenn der Strom den Nulldurchgang durchläuft. Beim Ein- oder Ausschalten des Kondensators entsteht jedoch ein Stoßstrom, der das Mehrfache oder sogar das Zehnfache des Nennstroms übersteigt. Da sich die Spannung an beiden Enden nicht abrupt ändern kann, kommt es während des Abschaltvorgangs zu einer Phasendifferenz zur Netzspannung, wodurch der Lichtbogen noch intensiver und schwieriger zu löschen ist. Die Lichtbogenlöschgitter oder einfachen Lichtbogenlöschkammern herkömmlicher Schütze sind häufig für die Abschaltung herkömmlicher induktiver oder ohmscher Lasten ausgelegt. Wenn sie dem starken Lichtbogen ausgesetzt sind, der durch die Kondensatorlast erzeugt wird, führen ihre Lichtbogenlöschfähigkeiten und ihre räumliche Anordnung häufig dazu, dass der Lichtbogen erneut zündet, spritzt oder sogar die Kontakte verschweißt, was nicht nur die Lebensdauer des Schützes verkürzt, sondern auch eine potenzielle Gefahr für den stabilen Betrieb des Kompensationsschranks darstellt.

Als Reaktion auf das einzigartige „Temperament“ von Kondensatorlasten wurde das Lichtbogenlöschsystem der AC-Schütze der Serie CJ19 zum Schalten von Leistungskondensatoren einer umfassenden Innovation in Bezug auf Materialien, Struktur und Prinzipien unterzogen.

Der erste Schritt des dreifachen Verfeinerungspfades ist die strukturelle Stärkung und räumliche Rekonstruktion. Die AC-Schütze der Serie CJ19 zum Schalten von Leistungskondensatoren haben den Platzbedarf und die Lichtbogenblockierfähigkeit der Lichtbogenlöschkammer erheblich verbessert. Die Lichtbogenlöschgitterplatten bestehen aus einem dichteren und hitzebeständigeren Legierungsmaterial, und die geometrische Form und der Abstand der Gitterplatten wurden optimiert. Die tiefere Lichtbogenlöschkammer und das Design mit mehr Trennplatten verlängern und unterteilen den Lichtbogenpfad effektiv, wodurch der verlängerte Lichtbogen schnell in mehrere kurze Lichtbögen zerschnitten wird. Dies ermöglicht eine erzwungene Kühlung und Entfernung der Ionisation innerhalb eines begrenzten Raums, was dem Bau mehrerer Ebenen von Bremsschwellen und Kühlbecken für den wütenden Lichtbogen ähnelt, wodurch seine Energie Schicht für Schicht verbraucht werden kann.

Der 2. Schritt des dreifachen Verfeinerungspfades ist die präzise Abstimmung der Kontaktmaterialien. Beim Schalten von Kondensatoren werden äußerst strenge Anforderungen an die Antilöteigenschaften und die elektrische Lebensdauer der Kontakte gestellt. Die AC-Schütze der CJ19-Serie zum Schalten von Leistungskondensatoren verwenden eine spezielle Zusammensetzung von Kontaktmaterialien aus einer Legierung auf Silberbasis, die nicht nur einen niedrigen Kontaktwiderstand gewährleistet, sondern auch ihre Widerstandsfähigkeit gegen hohe Stoßströme und Lichtbogenerosion erheblich verbessert. In Kombination mit einem speziellen Kontaktformdesign eliminieren die AC-Schütze der CJ19-Serie zum Schalten von Leistungskondensatoren effektiv die Wahrscheinlichkeit einer Metallbrücke beim Trennen und verringern so das Risiko eines kontinuierlichen Lichtbogenbrennens an der Quelle.

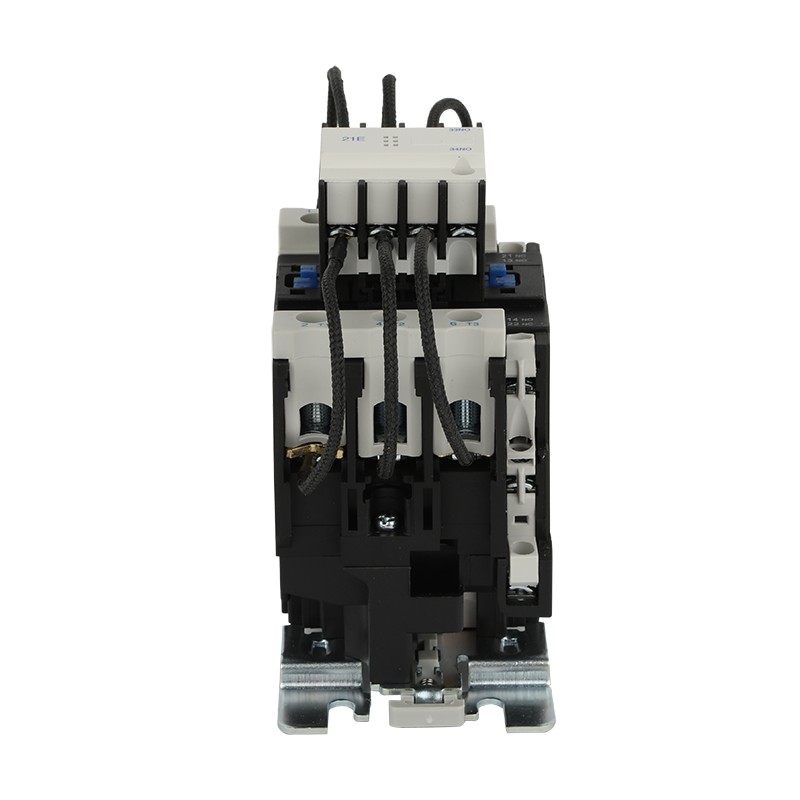

Der dritte Schritt des dreifachen Verfeinerungspfads ist kollaboratives Design mit Wechselzeitpunkt. Der Kern der AC-Schütze der CJ19-Serie zum Schalten von Leistungskondensatoren liegt in ihrer Schaltsequenz „erst den Widerstand begrenzen, dann die Hauptkontakte schließen“. Aus mechanischer Sicht reduziert diese Konstruktion den Einschaltstrom beim Schließen deutlich und reduziert dadurch indirekt die Lichtbogenintensität beim Öffnen. Das Lichtbogenunterdrückungssystem der AC-Schütze der CJ19-Serie zum Schalten von Leistungskondensatoren arbeitet mit dieser Konstruktion zusammen und stellt die mechanische Verbindung und räumliche Anordnung der Hauptkontakte und Hilfsstrombegrenzungskontakte sicher und gewährleistet, dass das Lichtbogenunterdrückungssystem der Schütze zuverlässig innerhalb der vorgesehenen Kapazität arbeitet, selbst im Falle einer starken Stromentladung aufgrund anormaler Bedingungen.

Ein gründliches Verständnis aller technischen Details zielt darauf ab, eine 100-prozentige Zuverlässigkeit zu erreichen. Als führende Persönlichkeit in der chinesischen Niederspannungs-Blindleistungskompensationsbranche verfügt Geyue Electric nicht nur über ein tiefes Verständnis von Kernkomponenten wie den AC-Schützen der CJ19-Serie für Schaltleistungskondensatoren, sondern ist auch bestrebt, seinen Kunden umfassende Lösungen von Kernkomponenten bis hin zu kompletten Systemen anzubieten. Unsere Niederspannungs-Blindleistungskompensationsgeräte basieren auf diesen tief optimierten Spezialkomponenten, kombiniert mit den präzisen Schaltstrategien intelligenter Steuerungen, um sicherzustellen, dass jedes Kompensationssystem schnell auf Änderungen des Leistungsfaktors reagieren und gleichzeitig die sanfteste und sicherste Kondensatorumschaltung erreichen kann, wodurch die Gesamtlebensdauer der Geräte effektiv verlängert und die Risiken des Systembetriebs und der Wartung verringert werden. Wenn Sie sich für Geyue entscheiden, entscheiden Sie sich für ein solides Engagement für die Stromqualität. Wir glauben, dass der wahre Wert darin liegt, Technologie unsichtbar zu machen und Stabilität und Effizienz zur Norm in Ihrem Stromnetzbetrieb zu machen.
