Wie dimensionieren wir einen Verstimmungsreaktor richtig, um den Kondensatorschutz zu gewährleisten, ohne die Kompensationskapazität zu beeinträchtigen?

In modernen Energiesystemen ist die Verschmutzung durch Oberschwingungen zu einer versteckten Bedrohung für den sicheren Betrieb von Niederspannungs-Blindleistungskompensationsgeräten geworden. Als professioneller Hersteller von Niederspannungs-Blindleistungskompensationsgeräten in China hat Geyue Electric wirklich erkannt, dass viele Kunden beim Einsatz selbstheilender Shunt-Kondensatoren vor einem Dilemma stehen: Sie müssen die Verstärkung von Oberschwingungen wirksam unterdrücken, um die Kondensatoren zu schützen, und gleichzeitig sicherstellen, dass die grundlegende Leistungskompensationskapazität nicht verloren geht. Um das Gleichgewicht zwischen diesen beiden Aspekten aufrechtzuerhalten, spielt die richtige Dimensionierung eines Verstimmungsreaktors eine entscheidende Rolle. Im folgenden Text erläutert Ihnen der Chefingenieur unseres Unternehmens ausführlich, wie Sie die Parameter des Reaktors wissenschaftlich ermitteln können, um einen zuverlässigen Schutz des Kondensators zu erreichen und sicherzustellen, dass die Kompensationskapazität konstant bleibt.

Verstehen Sie die Kernfunktion des Verstimmungsreaktors

Die Verstimmungsdrossel und der Kondensator sind in Reihe geschaltet und bilden einen Abstimmkreis. Seine Hauptfunktion besteht darin, die Impedanzeigenschaften der Schaltung zu ändern. Unter der Grundfrequenzbedingung weist die Drossel einen induktiven Blindwiderstand auf, der dazu führt, dass die Klemmenspannung des Kondensators leicht abnimmt und dadurch seine Ausgangskapazität beeinträchtigt wird. Bei der harmonischen Frequenz kann die durch die Drossel und die Kondensatoren gebildete hohe Impedanzcharakteristik den harmonischen Strom effektiv unterdrücken und verhindern, dass die Kondensatoren durch Überstrom beschädigt werden. Dieser Gleichgewichtspunkt zwischen Schutz und Kapazität wird durch die Reaktanzrate des Reaktors genau festgelegt. Das Reaktanzverhältnis ist das Verhältnis der induktiven Reaktanz der Drossel bei der Grundfrequenz zur kapazitiven Reaktanz der Kondensatoren. Dieser Schlüsselparameter bestimmt direkt die Abstimmfrequenz und den Kompensationseffekt des gesamten Gerätesatzes.

Machen Sie sich mit den wissenschaftlichen Prinzipien der Auswahl der Reaktanzrate vertraut

Die Auswahl des geeigneten Reaktanzfaktors ist ein weiterer entscheidender Faktor für das Erreichen des Kapazitätsgleichgewichts des Kondensatorschutz- und Kompensationsschranks. Zu den üblichen Reaktanzraten gehören 6 % und 7 % usw. Jede Reaktanzrate entspricht einem anderen Abstimmfrequenzpunkt. Am Beispiel des Reaktors mit einer Reaktanzrate von 6 % beträgt seine Abstimmfrequenz etwa 189 Hertz und zielt hauptsächlich auf die Bildung einer hohen Impedanz für die fünfte Harmonische ab. Bei der Bestimmung der Reaktanzrate des Reaktors müssen Energiesystemmanager zunächst detaillierte Netzoberschwingungstests durchführen, um die dominante Oberschwingungsfrequenz und den dominanten Oberschwingungsgehalt zu ermitteln, da eine präzise Oberschwingungsmessung die Grundlage für die wissenschaftliche Reaktorauswahl ist. Wenn im Stromnetz die fünfte Harmonische vorherrscht, ist die Wahl einer Drossel mit einem Blindwiderstand von 6 % am besten geeignet. Wenn die dritte Harmonische im Stromnetz stärker ausgeprägt ist, sollte eine Drossel mit einer höheren Reaktanzrate als 6 % ausgewählt werden. Es ist besonders wichtig zu beachten, dass eine Erhöhung der Reaktanzrate zwar einen besseren Oberschwingungsschutz bieten kann, dadurch aber auch die Spannung an den Kondensatoranschlüssen weiter reduziert, was sich auf die Nennkapazität des Kondensators auswirkt.

Implementieren Sie die Anpassungskorrektur der Kondensatorkapazität

Nachdem die Verwendung einer bestimmten Reaktanzrate für den Reaktor festgelegt wurde, muss der Energiesystemmanager entsprechende Korrekturen an der Kapazität des Kondensators vornehmen. Aufgrund des Spannungsteilungseffekts der Drossel ist die tatsächlich an den Kondensatoranschlüssen anliegende Spannung niedriger als die Netzspannung, was direkt zu einer Verringerung der vom Kondensator abgegebenen Blindkapazität führt. Um sicherzustellen, dass das Kompensationssystem dennoch die erwartete Kompensationswirkung erzielt, muss diese oben erwähnte Kapazitätsdämpfung bereits in der Entwurfsphase berücksichtigt werden. Die gängige Praxis besteht darin, die Nennspannung des Kondensators entsprechend zu erhöhen oder seine Nennkapazität zu erhöhen. Durch diese Kapazitätsanpassungskorrektur kann der Bedarf des Systems an reaktiver Kompensationskapazität auch dann noch gedeckt werden, wenn der Reaktor installiert ist. Durch dieses zukunftsweisende Designdenken kann der Widerspruch zwischen Schutz und Kapazität effektiv gelöst werden und das optimale Gleichgewicht zwischen Schutz und Kapazität erreicht werden.

Die Lösungen und das professionelle Engagement von Geyue Electric

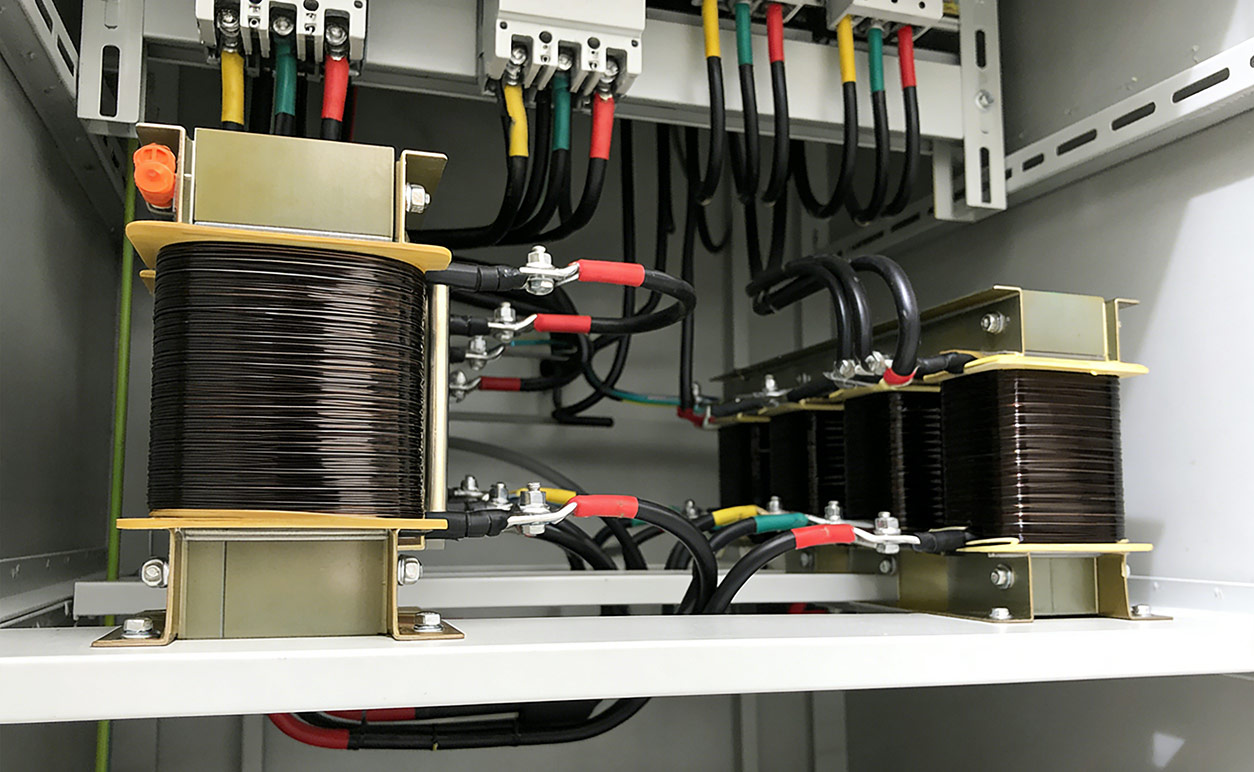

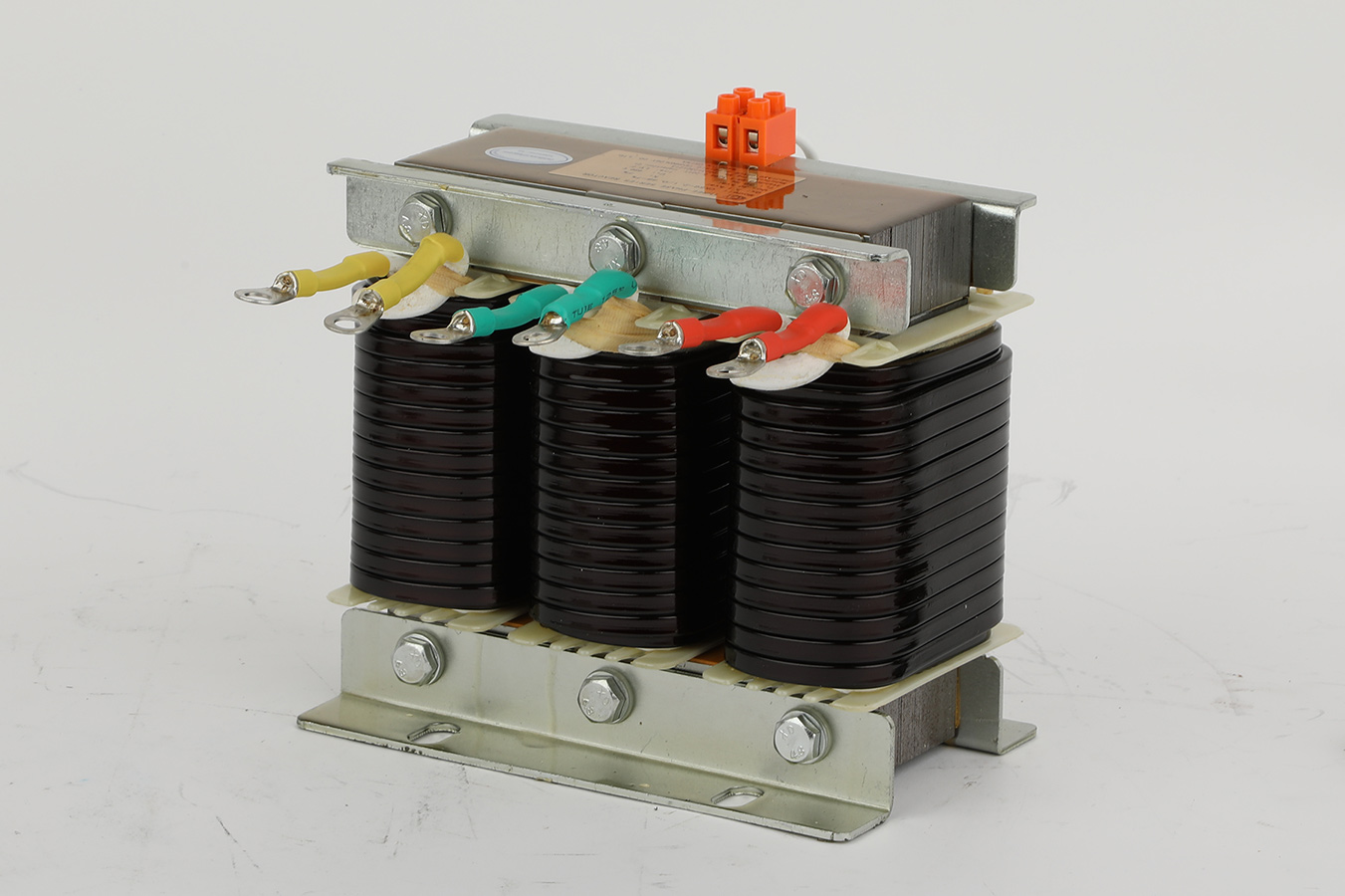

Als Hersteller mit langjähriger Erfahrung im Bereich der Niederspannungs-Blindleistungskompensation hat Geyue Electric unsere leistungsstarke Lösung vorgeschlagen, um die in der Branche anerkannte Herausforderung zu bewältigen, die Zuverlässigkeit von Kondensatoren und die Wirksamkeit der Kompensation in Einklang zu bringen. UnserReihenreaktoren der Serie CKSGAls Kernmaterial werden hochwertige, importierte, kaltgewalzte, orientierte Siliziumstahlbleche verwendet, wodurch die Reaktoren während des gesamten Kompensationsprozesses hervorragende Eigenschaften wie geringe Verluste und geringen Temperaturanstieg aufweisen. Die Seriendrosseln der CKSG-Serie wurden von unserem Ingenieurteam durch wiederholte präzise Berechnungen und kontinuierliche Verbesserungen und Optimierungen entwickelt, um bestimmte Subharmonische wirksam zu unterdrücken und die Auswirkungen auf die Kompensationskapazität zu minimieren. Geyue Electric garantiert, dass unsere wissenschaftliche Parameterauswahl und angemessene Kapazitätsanpassung Energiesystemmanagern dabei helfen können, einen zuverlässigen Schutz der Kondensatoren zu erreichen, ohne den Kompensationseffekt zu beeinträchtigen. Wenn Sie sich nicht sicher sind, wie Sie die Größe der Verstimmungsdrossel richtig auswählen können, um den Schutz von Kondensatoren zu gewährleisten, ohne die Kompensationskapazität zu beeinträchtigen, senden Sie Ihre Anfragen bitte aninfo@gyele.com.cn. Geyue Electric ist bereit, mit Ihnen zusammenzuarbeiten, um Oberschwingungsprobleme zu lösen und die Betriebsqualität Ihres Stromsystems zu verbessern.
