Einphasiger zylindrischer Kondensator

In einem einphasigen Niederspannungs-Stromverteilungssystem ähnelt der Schaltvorgang von einphasigen zylindrischen Kondensatoren dem eines Tänzers, der den Rhythmus präzise steuern muss. Der von den Kondensatoren im Moment des Schaltens erzeugte Einschaltstrom könnte möglicherweise zu einer latenten Störung werden, die den stabilen Betrieb des Systems beeinträchtigt. Ein gründliches Verständnis der einzigartigen Eigenschaften des Einschaltstroms der einphasigen zylindrischen Kondensatoren und die Beherrschung wirksamer Unterdrückungsstrategien sind die wichtigen technischen Grundlagen für den Aufbau eines effizienten und zuverlässigen Kompensationssystems.

Verglichen mit dem Stoßstromverhalten des Dreiphasensystems weist der beim Ein- und Ausschalten eines einphasigen Zylinderkondensators erzeugte Stoßstrom eine größere Zufälligkeit und Unvorhersehbarkeit auf. Wenn der Kondensator mit der Spitzenspannung an das Stromnetz angeschlossen wird, ist die darin gespeicherte Energie nahezu Null. In diesem Moment übt die Netzspannung über die Leitungsimpedanz einen starken Ladeeffekt auf den Kondensator aus, wodurch der Momentanstrom möglicherweise ein Vielfaches des Nennstroms erreicht. Dieser hochfrequente Übergangsstrom mit hoher Amplitude verursacht nicht nur einen plötzlichen Abfall der Systemspannung, sondern erzeugt auch eine enorme elektrodynamische Kraft im Kondensator. Die langfristige Anhäufung dieser elektrodynamischen Kraft führt zu Ermüdung und Beschädigung der metallisierten Filmelektroden. Insbesondere in Systemen, in denen einige Kondensatoren bereits in Betrieb sind, unterliegen die nachgeschalteten Kondensatoren auch der Rückentladung der bereits geladenen Kondensatoren. Dieses aus mehreren Quellen überlagerte Stoßstromphänomen ist komplexer als das des Dreiphasensystems.

Um den Einschaltstrom von einphasigen zylindrischen Kondensatoren zu unterdrücken, sollten Anstrengungen unter zwei Aspekten unternommen werden: Zeitsteuerung und Impedanzmanagement. Der effektivste Weg, den Einschaltstrom zu eliminieren, ist die Einführung der synchronen Schalttechnologie, die auf der Spannungs-Nulldurchgangserkennung basiert. Dadurch wird der Spannungssprung im Lademoment grundsätzlich vermieden und es dem einphasigen Kondensator ermöglicht, sich am Nulldurchgangspunkt der Spannung reibungslos mit dem Stromnetz zu verbinden. Bei Systemen ohne die Bedingung für synchrones Schalten besteht die wirtschaftlichste und praktischste Lösung darin, eine bestimmte Drossel in Reihe mit jedem Kondensator zu schalten. Durch die Erhöhung der Schaltkreisimpedanz durch die Drossel wird die Stromanstiegsgeschwindigkeit effektiv begrenzt und das Einschaltstromverhältnis auf das Fünffache des Nennstroms gesteuert. Bei mehreren parallel geschalteten Kondensatoren sollte ein minimales Schaltzeitintervall eingestellt werden, um sicherzustellen, dass die vorherige Gruppe von Kondensatoren den Ladevorgang abschließt, bevor die nachfolgenden Kondensatoren in Betrieb genommen werden, um eine gegenseitige Beeinflussung der Kondensatoren zu vermeiden.

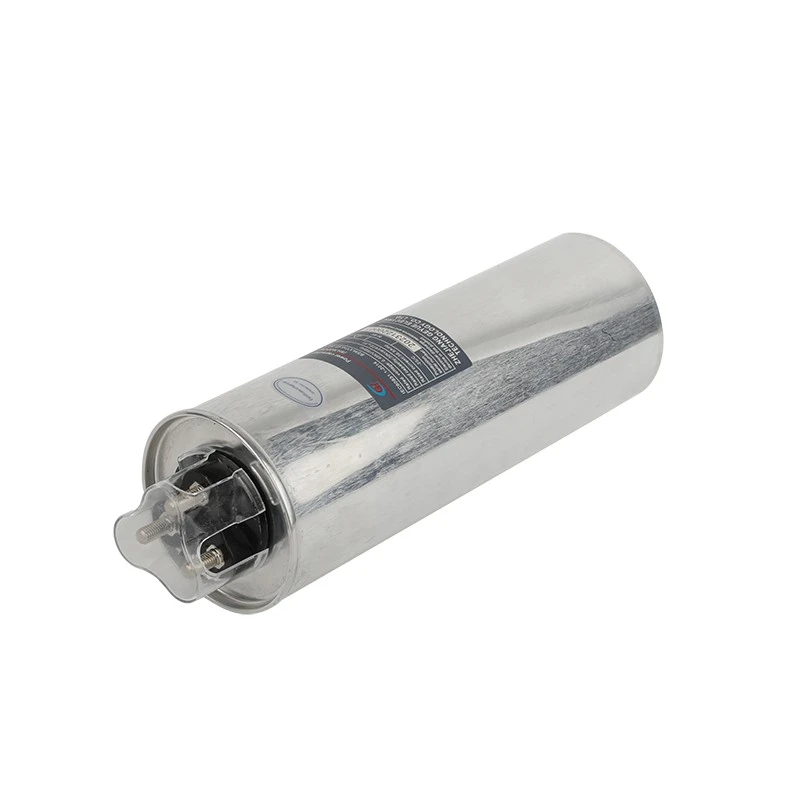

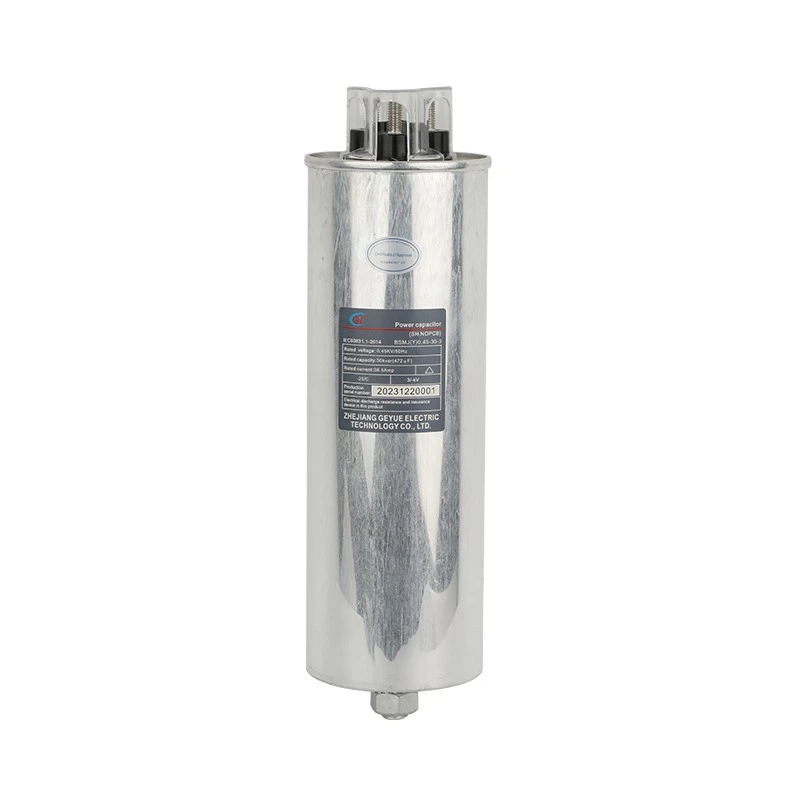

Geyue Electric hat die Einschaltstromeigenschaften der einphasigen zylindrischen Kondensatoren der BSMJ(Y)-Serie umfassend optimiert. Durch die Verbesserung der internen Verbindungsstruktur und des Elektrodendesigns hat unser Unternehmen die mechanische Festigkeit dieser Kondensatorserie hinsichtlich der Widerstandsfähigkeit gegen Einschaltstromstöße erheblich verbessert. Die von uns bereitgestellte spezielle Strombegrenzungsdrossel wurde genau auf die Parameter abgestimmt und kann den Einschaltstrom auf einen sicheren Bereich begrenzen, ohne die normale Kompensationsleistung zu beeinträchtigen. Für Kunden mit besonderen Anforderungen können wir auch intelligente Kondensatormodule mit integrierten Halbleiterrelais anbieten, die den Kunden ein echtes Schalten ohne Einschaltstrom ermöglichen.
