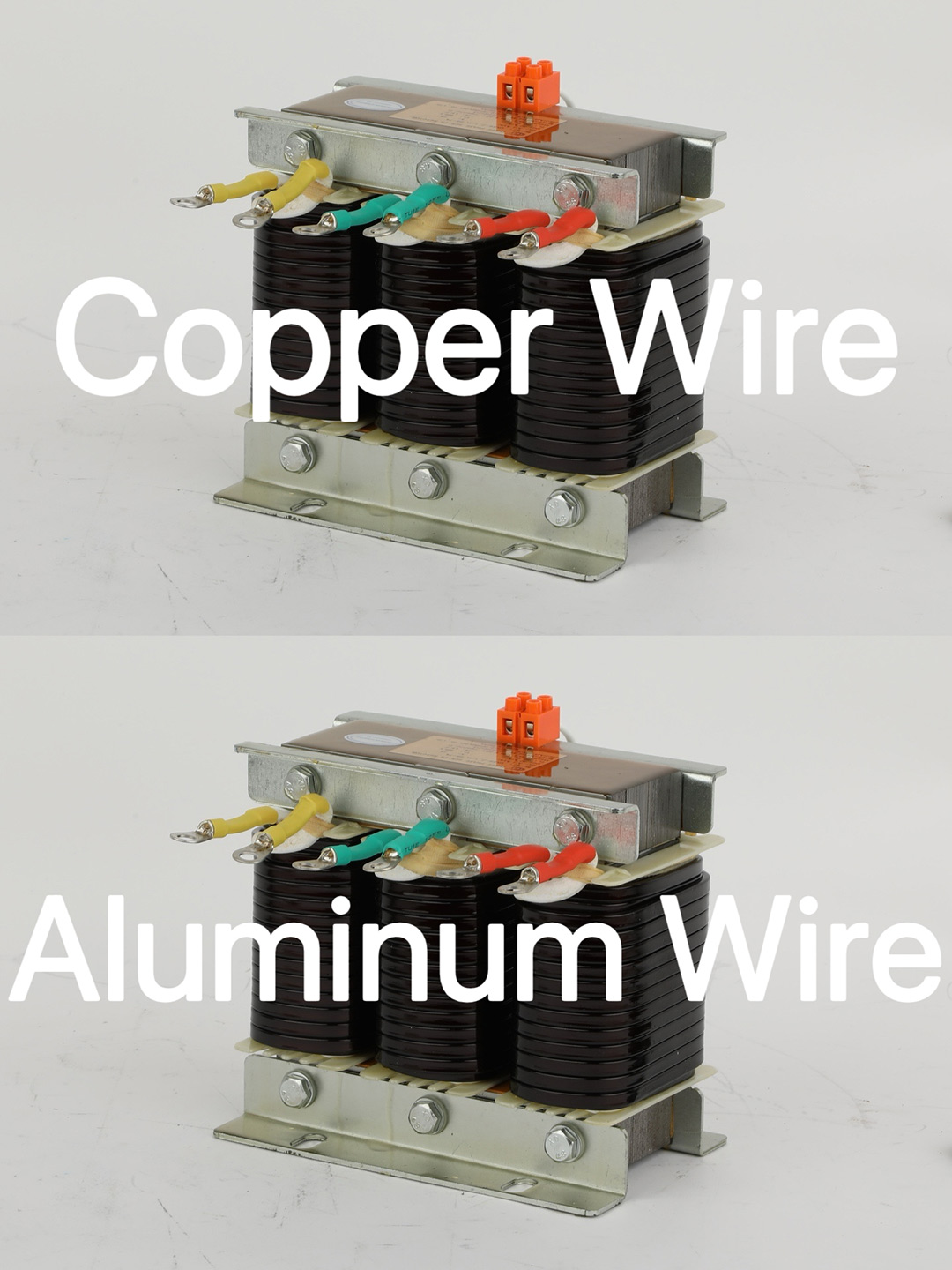

Welche Vor- und Nachteile hat die Verwendung von Dreiphasen-Reihenreaktoren aus emailliertem Kupferdraht gegenüber der Verwendung von Dreiphasen-Reihenreaktoren aus emailliertem Aluminiumdraht?

In einem vollständigen Niederspannungs-Blindleistungskompensationssystem bilden dreiphasige Reihendrosseln und selbstheilende Niederspannungs-Shunt-Kondensatoren der BSMJ-Serie ein perfektes Paar. Die Kernfunktion der dreiphasigen Reihendrossel besteht darin, die Verstärkung von Oberwellen zu unterdrücken und den Einschaltstrom zu begrenzen, um den sicheren Betrieb der selbstheilenden Niederspannungs-Shunt-Kondensatoren der BSMJ-Serie zu gewährleisten. Viele Ingenieure und Einkäufer achten bei der Auswahl von Dreiphasen-Reihendrosseln häufig auf ein entscheidendes Detail: das Material der Drosselspulenwicklungen. Derzeit sind die gängigen Reaktorspulen auf dem Markt in zwei Typen unterteilt: Kupferlackdraht und Aluminiumlackdraht. Obwohl diese beiden Typen ähnlich aussehen, unterscheiden sie sich erheblich in der internen Qualität, der langfristigen Betriebsleistung und den Gesamtbetriebskosten. Im folgenden Text wird Geyue Electric aus der Sicht eines professionellen Herstellers von Dreiphasen-Reihenreaktoren die Vor- und Nachteile von Reaktoren aus diesen beiden Materialien diskutieren.

Vergleich von Leitfähigkeit und Energieleistung

Der erste wesentliche Unterschied bei den Spulenmaterialien von Dreiphasen-Reihenreaktoren liegt in ihrer Leitfähigkeit. Die Leitfähigkeit von Kupfer ist etwa 1,6-mal so hoch wie die von Aluminium, und unter Standardtestbedingungen bei 20 °C ist der spezifische Widerstand von Kupfer deutlich niedriger als der von Aluminium. Dies bedeutet, dass emaillierte Kupferdrahtdrosseln bei gleicher Querschnittsfläche und Strombelastung geringere Eigenverluste aufweisen als emaillierte Aluminiumdrahtdrosseln, was zu einer höheren Energieumwandlungseffizienz führt. Professionelle Daten zeigen, dass Aluminiumdrahtdrosseln mit denselben Spezifikationen mehr als 3 % weniger effizient sind als Kupferdrahtdrosseln. Bei Niederspannungs-Blindleistungskompensationsgeräten, die einen langfristigen Dauerbetrieb erfordern, führt dieser Wirkungsgradunterschied von 3 % zu erheblichen Stromkosten, die sich im Laufe der Zeit zu erheblichen Betriebskosten summieren.

Emaillierte Aluminiumdrahtreaktoren hingegen sind grundsätzlich im Hinblick auf die Leitfähigkeit benachteiligt. Aluminium hat einen höheren spezifischen Widerstand und um eine ähnliche Stromtragfähigkeit wie Kupferdraht zu erreichen, muss die Querschnittsfläche des Aluminiumdrahts vergrößert werden. Dennoch ist der pro Zeiteinheit durch den Aluminiumdraht fließende Strom immer noch geringer als der des Kupferdrahtes. Ein Quadratmillimeter Kupferdraht kann 6 Ampere Strom führen, während Aluminiumdraht nur 4,8 Ampere tragen kann. Dieser Unterschied in der Leitfähigkeit bestimmt direkt den Grad der Wärmeentwicklung, die der Reaktor bei Volllast erzeugt.

Unterscheidung zwischen Haltbarkeit und Zuverlässigkeit

Unter dem Gesichtspunkt der langfristigen Zuverlässigkeit weisen Kupferlackdrahtreaktoren immer noch einen erheblichen Vorteil gegenüber Aluminiumlackdrahtreaktoren auf. Kupfer verfügt über eine ausgezeichnete Ermüdungsbeständigkeit und mechanische Festigkeit und zeigt Stabilität unter Dauerbetriebsbedingungen. Daher arbeiten Kupferdrahtreaktoren in rauen Umgebungen wie hohen Temperaturen und hohen Lasten stabiler als Aluminiumdrahtreaktoren und haben im Allgemeinen eine längere Lebensdauer. Der Schmelzpunkt von Kupfer liegt bei bis zu 1083 °C und liegt damit weit über dem Schmelzpunkt von Aluminium von 660 °C. Das bedeutet, dass Kupferdrahtdrosseln unter extremen Überstrombedingungen eine höhere Sicherheitsredundanz bieten als Aluminiumdrahtdrosseln.

Im Gegensatz dazu erfordert die Langzeitzuverlässigkeit von emaillierten Aluminiumdrahtreaktoren besondere Aufmerksamkeit. Erstens hat Aluminium eine bedeutende physikalische Eigenschaft, die nicht ignoriert werden kann: die Oxidation bei hohen Temperaturen. Bei hohen Temperaturen bildet Aluminium leicht Aluminiumoxid (Al₂O₃), einen Oxidfilm mit extrem schlechter Leitfähigkeit, der den Kontaktwiderstand erhöht und zu einer weiteren Erwärmung an den Verbindungsstellen führt, wodurch ein Teufelskreis entsteht. Darüber hinaus weist Aluminiumdraht eine geringe Zähigkeit auf, was ihn schwach und anfällig für Bruch, Abflachung oder Kratzer macht, was zu einer relativ geringen Ermüdungsbeständigkeit führt. Unter längeren Hochtemperaturbedingungen nimmt die Leistung von Aluminiumdrahtreaktoren mit der Zeit ab, da die oben genannten Oxidations- und Ermüdungsprobleme die Lebensdauer von Aluminiumdrahtreaktoren beeinträchtigen.

Kosten und physische Größe in Einklang bringen

Die Kosten sind der direkte Faktor, der zwischen Serienreaktoren aus Kupferlackdraht und Aluminiumlackdraht unterscheidet. Aluminiumressourcen sind weltweit reichlich vorhanden und billiger als Kupfer. Der größte Vorteil von emaillierten Aluminiumdrahtreaktoren gegenüber emaillierten Kupferdrahtreaktoren ist ihr niedrigerer Preis und die geringeren Materialkosten, wodurch sich die Anfangsinvestition erheblich verringert. Zweitens hat Aluminiumdraht nur etwa ein Drittel der Dichte von Kupfer, was den Transport und die Installation von Aluminiumdrahtreaktoren erleichtert.

Emaillierte Kupferdrahtdrosseln hingegen haben aufgrund des deutlich höheren Kupferpreises im Vergleich zu Aluminium höhere Anschaffungskosten. Im Hinblick auf die Produktgröße erfordern Aluminiumdrahtreaktoren häufig eine größere Querschnittsfläche, was bei gleichen elektrischen Parametern zu einer größeren Gesamtreaktorgröße führt. Preislisten einiger Hersteller zeigen, dass Kupferdrahtdrosseln gleicher Spezifikation deutlich teurer sind als Aluminiumdrahtdrosseln. Über den gesamten Lebenszyklus betrachtet reduzieren der geringere Energieverbrauch und die längere wartungsfreie Zeit von Kupferdrahtdrosseln jedoch effektiv die Gesamtbetriebskosten.

Wir empfehlen die Auswahl mit dem Qualitätsversprechen von Geyue Electric

Zusammenfassend lässt sich sagen, dass Kupferlackdrahtreaktoren und Aluminiumlackdrahtreaktoren jeweils ihre anwendbaren Betriebsszenarien haben. Bei rauen Bedingungen mit hohem Oberschwingungsgehalt, hoher Umgebungstemperatur oder drastischen Lastschwankungen kommen die Vorteile von Kupferdrahtdrosseln in Bezug auf Stabilität, geringe Verluste und lange Lebensdauer voll zur Geltung und machen sie zu einer sorgenfreien Wahl. Wenn das Projektbudget begrenzt ist und die Betriebsumgebung mild ist, kann die Wahl eines zuverlässigen Aluminiumdrahtreaktors auch Grundbedürfnisse erfüllen.

Als professioneller Hersteller von Blindleistungskompensation versteht Geyue Electric die Bedeutung der Qualität von dreiphasigen Reihenreaktoren für das gesamte Niederspannungs-Blindleistungskompensationssystem. Unsere dreiphasigen Serienreaktoren der CKSG-Serie halten sich strikt an Herstellungsverfahren mit hohem Standard. Der Kern besteht aus hochwertigen, verlustarmen kaltgewalzten Siliziumstahlblechen, und die Kernsäule ist durch mehrere Luftspalte in gleichmäßige kleine Segmente unterteilt, wobei mit Epoxidharz laminierte Glasgewebeplatten als Abstand dienen, um eine stabile Induktivität im Langzeitbetrieb zu gewährleisten. Die Spulen können je nach Kundenwunsch mit emailliertem Flachkupferdraht der Güteklasse H oder emailliertem Aluminiumdraht gewickelt werden, mit einer engen und gleichmäßigen Anordnung und hervorragender Wärmeableitungsleistung.

Jeder von Geyue Electric hergestellte Reaktor durchläuft nach dem Zusammenbau von Spule und Kern zu einer Einheit einen vollständigen und präzisen Prozess, einschließlich Vorbacken, Vakuumimprägnierung und Wärmehärtung. Unser H-Grade-Imprägnierlack sorgt für eine starke Verbindung zwischen Spule und Kern, reduziert die Betriebsgeräusche deutlich und sorgt für einen sicheren und leisen Betrieb auch bei hohen Temperaturen. Freiliegende Komponenten sind korrosionsbeständig behandelt und verzinnte Kupferrohranschlüsse sorgen für zuverlässige Verbindungen bei Langzeitgebrauch.

Geyue Electric verspricht aufrichtig, mit Ihnen zusammenzuarbeiten, um das am besten geeignete Produkt zu entwickelnCKSG-SerieDreiphasen-Reihendrosseln aus emailliertem Kupfer- oder Aluminiumdraht, basierend auf Ihren spezifischen Standortbedingungen und Budgetanforderungen, perfekt abgestimmt auf unsereSelbstheilende Shunt-Kondensatoren der Serie BSMJgemeinsam eine effiziente und zuverlässige Lösung zur Kompensation der Niederspannungsblindleistung zu schaffen. Für Einzelheiten wenden Sie sich bitte aninfo@gyele.com.cn. Geyue Electric wird sich mit unserem handwerklichen Können für die Sicherung Ihrer Stromqualität einsetzen.
