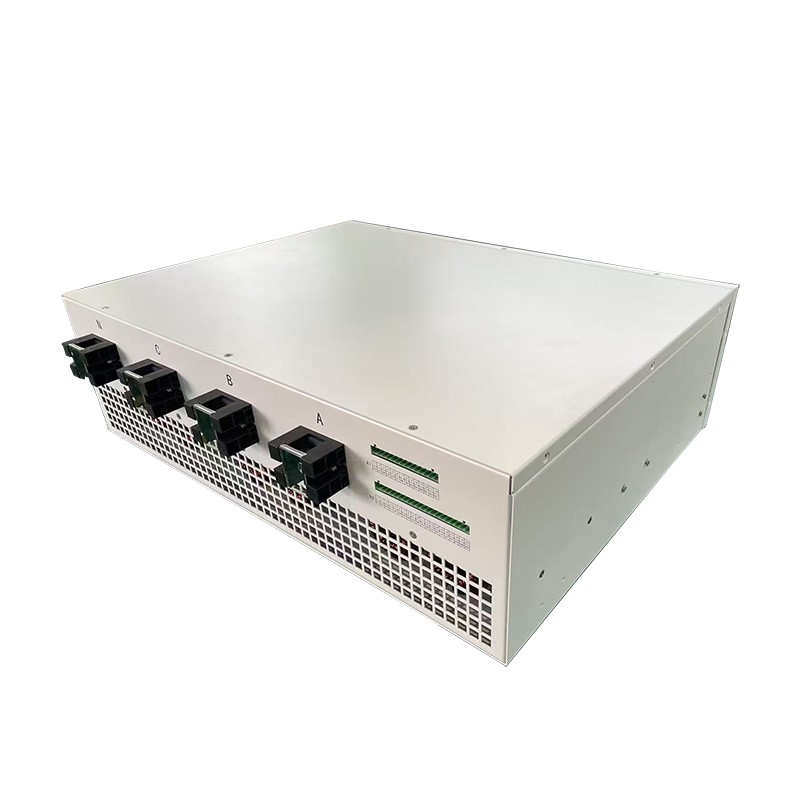

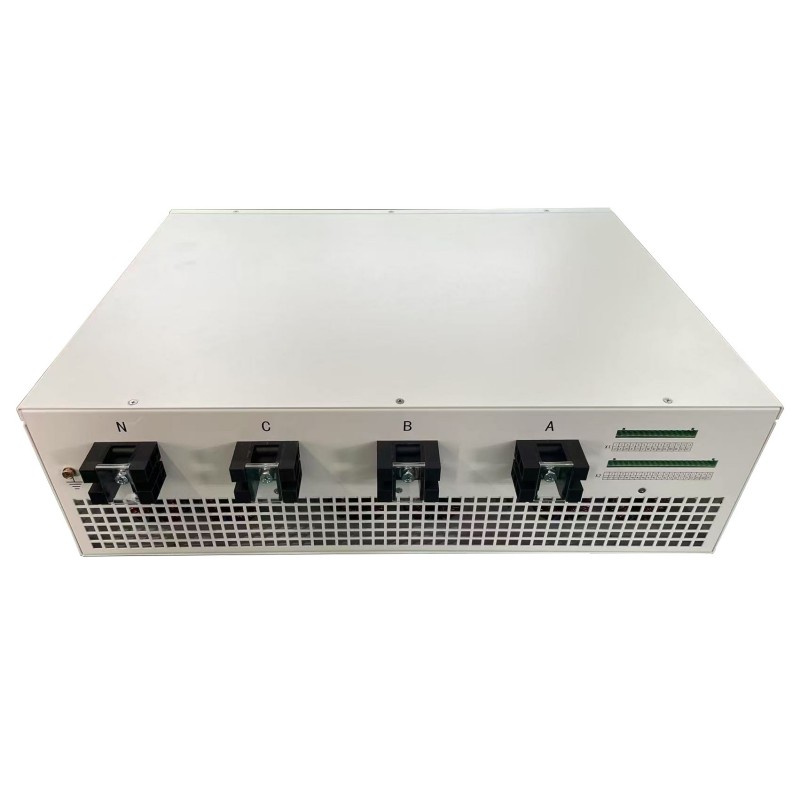

Active Power Filter der GYAPF -Serie

Dieser aktive Leistungsfilter der GYAPF -Serie sollte parallel innerhalb des Stromnetzes eingesetzt werden. Durch das Erkennen des Laststroms in Echtzeit über den externen CT und berechnet den Laststrom nach DSP, hat Geyue Electric diesen aktiven Leistungsfilter der GYAPF -Serie mit der Fähigkeit, die harmonischen Komponenten der Last zu extrahieren, ausgestattet. Durch die Verwendung der PWM -Konverter -Technologie hat Geyue Electric diesem aktiven Stromfilter der GYAPF -Serie auch die IGBT gesteuert, wodurch dem internen Konvertergerät einen Strom invertiert werden kann, der von gleicher Größe ist, aber entgegengesetzt in die Richtung des harmonischen Stroms der Last und in das Leistungsnetz injiziert und so die Funktion des Filterens ausführen.

1.. Verstärkung und Signalverstärkung: Der aktive Leistungsfilter der GYAPF -Serie mit der unschätzbaren Unterstützung aktiver Komponenten wie einem operativen Verstärker hat eine beeindruckende Fähigkeit, Gewinn zu erzielen. Die Produkte besitzen die doppelte Funktionalität, nicht nur eine präzise Filterung zu erreichen, sondern auch signifikant zu verstärken. Dieses Attribut erweist sich in einer Vielzahl von Anwendungsszenarien als außergewöhnlich nützlich, insbesondere wenn schwache und empfindliche Signale eine erhebliche Stärkung erfordern. Im Gegensatz dazu sind die passiven Filter in ihrer Kapazität begrenzt und können nur zur Abschwächung von Signalen führen.

2. Designflexibilität: Dank der ausführlich entwickelten aktiven Komponenten von Geyue Electric können der Frequenzgang (wie Bandpass, Bandstopp, Hochpass, Tiefpass usw.) und der Qualitätsfaktor (Q-Wert) der aktiven Stromfilter der GYAPF-Serie mit größerer Leichtigkeit und Flexibilität eingestellt werden. Dies liegt daran, dass die aktiven Komponenten mehr Steuerparameter und Möglichkeiten zur Manipulation der Eigenschaften des Filters bieten. Während des Entwurfsprozesses müssen sich nicht auf großvolumige Induktoren verlassen, was nicht nur das Design vereinfacht, sondern auch die physikalische Größe und das Gewicht der Schaltung verringert. Das Fehlen von sperrigen Induktoren ermöglicht ein kompakteren und platzsparenderen Schaltungslayout, wodurch es für Anwendungen geeignet ist, bei denen sich der Platz für eine Prämie befindet. Darüber hinaus ermöglicht die Verwendung aktiver Komponenten ein höheres Maß an Anpassung und Optimierung der Leistung des Filters, um bestimmte Anforderungen und Einschränkungen zu erfüllen und Ingenieuren mehr Optionen und Flexibilität im Design zu bieten.

3. Kein Lasteffekt: In Bezug auf Schaltungseigenschaften besitzt der von Geyue Electric hergestellte GYAPF -Serien -Aktenfilter typischerweise die bemerkenswerten Merkmale mit hoher Eingangsimpedanz und niedriger Ausgangsimpedanz. Diese Eigenschaft impliziert, dass unser Produkt in praktischen Anwendungen nicht ohne weiteres von den Änderungen der Last des nachfolgenden Schaltkreises beeinflusst wird. Aus diesem Grund kann der aktive Leistungsfilter der GYAPF -Serie eine stabilere Leistung nachweisen. Im Gegensatz dazu haben passive Filter bestimmte Einschränkungen. Sie werden möglicherweise aufgrund der Änderungen der Last verstärkt, wodurch der normale Betrieb und die Leistung des gesamten Schaltungssystems beeinflusst werden.

4.. Außergewöhnlich hervorragende Frequenzselektivität: In den praktischen Anwendungsfällen von Geyue Electric können Benutzer immer erfolgreich ein steileres Roll-Off-Merkmal erreichen, indem sie die relevanten Parameter der aktiven Komponenten im aktiven Leistungsfilter der GYAPF-Serie genau und akribisch einstellen. Beispielsweise kann der aktive Leistungsfilter der GYAPF-Serie einen Filtereffekt höherer Ordnung erzielen und so eine effektivere Trennung der Zielfrequenz vom komplexen Spektrum ermöglichen. Diese ausstehende Frequenzselektivität hat in vielen Bereichen wie Kommunikation und Elektrotechnik eine erhebliche Bedeutung und den Wert und kann die Leistung und die Arbeitseffizienz des Systems erheblich verbessern.

5. Miniaturisierung und kostengünstiges Potential: Ein wesentlicher Vorteil des aktiven Leistungsfilters von Geyue Electric von GyaPF-Serie besteht darin, dass keine großen Induktoren erforderlich sind. Denn unser Active Power -Filter der GYAPF -Serie hat eine hervorragende Fähigkeit, komplexe Funktionen durch die Verwendung kleinerer Widerstände und Kondensatoren zu erzielen. Dies macht die GYAPF -Serie von Geyue Electric aktiv für integrierte Schaltungsanwendungen. Die Verringerung der Komponentengröße führt nicht nur zu einem Volumenabfall, sondern senkt auch die Materialkosten erheblich. Im modernen Bereich der Elektronik macht der steigende Nachfrage nach kompakten und kostengünstigen Lösungen diesen Aspekt äußerst wichtig. Die Fähigkeit, die gleiche oder noch bessere Leistung mit kleineren und billigeren Komponenten zu erzielen, eröffnet neue Möglichkeiten in verschiedenen technischen Bereichen und ermöglicht die Erstellung effizienterer und platzsparender Geräte.
