Wie nutzen Sie einen dreiphasigen intelligenten Verbindungsschalter?

In den Stromvertriebsräumen von Fabriken, Einkaufszentren, Krankenhäusern und anderen Orten sind die Schalter, die Kondensatoren steuern, immer im Arbeitszustand. Normale Schalter können nach solchen häufigen Schaltaktionen leicht durch übermäßigen Strom beschädigt werden, was die Wartungskosten erhöht.Die drei Phasenkompensation drei Phasenverbindungsschalterhat erhebliche Vorteile wie keinen Einfluss, einen geringen Stromverbrauch und eine lange Lebensdauer und ist speziell für die Kontrolle von Kondensatoren entwickelt. In diesem Artikel wird sein Arbeitsprinzip, die Kernvorteile und die Wartungspunkte im Detail beschrieben.

Grundlegende Rolle

Die Hauptfunktion des dreiphasigen intelligenten Verbindungsschalters besteht darin, die Verbindung und Trennung zwischen dem Dreiphasenkondensator und dem Leistungsgitter zu steuern. Wannder KondensatorDer Verbindungsschalter muss den Kondensator, um schnell eine Verbindung zum Netzwerk herzustellen, kontrolliert, und trennen Sie die Verbindung, wenn keine Kompensation erforderlich ist. Der gesamte Vorgang wird automatisch abgeschlossen.

Lösen des Kernproblems

Wenn gewöhnliche Schalterkondensatoren die Kondensatoren steuern, werden sie einem Dutzenden von Dutzenden der im Moment des Einschaltantriebsstroms ausgesetzt. Dieser aktuelle Schock wird als Inschütterungsstrom bezeichnet. Der Inschussesstrom verbrennt nicht nur den Verbundschalter, sondern beschleunigt auch die Alterung der inneren Isolierung des Kondensators und führt zu einem plötzlichen Abfall der Spannung des Leistungsnetzes. Daher wird die Verwendung normaler Schalter die Lebensdauer der Ausrüstung verkürzt und die Stabilität des Stromnetzes beeinflusst.

Wie es funktioniert？

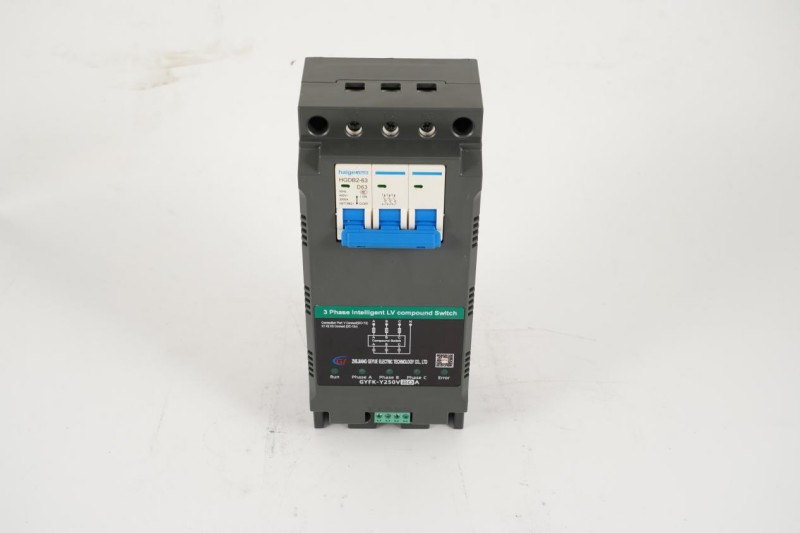

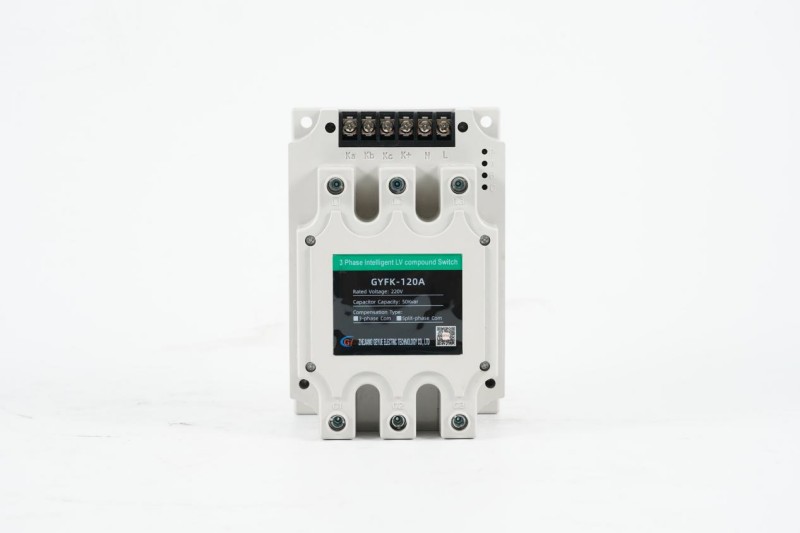

Der dreiphasige intelligente Verbindungsschalter besteht aus einer Thyristorgruppe und einem magnetischen Relais, und die beiden müssen zusammenarbeiten, um die Arbeiten abzuschließen. Erstens, wenn dieAutomatischer Leistungsfaktor -ControllerErkennt, dass das Netz für die Reaktivleistung kompensieren muss, und der Thyristor verbindet den Stromkreis schnell, um das Strommessgerät zu dem Zeitpunkt zu verbinden, in dem der Strom Null ist. Innerhalb von 0,5 Sekunden nach dem Einschalten des Thyristors schließen die Kontakte des magnetischen Verriegelungsrelais sofort und tragen 100% des kontinuierlichen Stroms, und der Thyristor schließt sich zu diesem Zeitpunkt automatisch. Wenn dann der Kondensator getrennt werden muss, wird der Thyristor wieder geöffnet, um den Strom aus dem magnetischen Relais auf den Thyristor zu übertragen. Wenn der Thyristor den gesamten Strom trägt, trennt das magnetische Relais die Kontakte, wenn der Strom Null ist. Der Thyristor schließt automatisch im nächsten Moment, in dem der Strom Null ist und während des gesamten Prozesses kein Bogen generiert wird.

Warum muss derVerbundschaltermit einer Thyristor -Gruppe und einem magnetischen Relais verwendet werden? Denn wenn es nur ein magnetisches Relais gibt, erzeugt der Kondensator zum Zeitpunkt der Schließung einen Einfluss von 50 -facher Nennstrom, und die Kontakte werden nach mehreren Operationen verschweißt und verschrottet. Wenn es nur einen Thyristor gibt, ist ein Kühlkörper erforderlich, wenn der Strom von 100a mit Energie versorgt wird, sonst brennt er innerhalb von 10 Minuten aus. Der Energieverbrauch beträgt das 15 -fache des magnetischen Relais, und die Kosten sind zu hoch. Daher löst die Thyristor-Gruppe das Sicherheitsproblem der Leistung an und aus, und das magnetische Relais löst das Energieverbrauchsproblem der langfristigen Leistung auf. Beide sind unverzichtbar.

Kernvorteile

DerDreiphasenkompensation drei PhasenverbindungsschalterKann die Auswirkungen von Strom beim Wechsel von Kondensatoren, dem Schutz der Kondensatoren und des Stromnetzgeräts und der Verlängerung der Lebensdauer vollständig beseitigen.

Das magnetische Verriegelungsrelais wird immer unter dem Zustand ohne Strom getrennt, um zu vermeiden, dass durch Funken verbrannt wird.

Die Thyristor-Gruppe hat während der Stromversorgung einen extrem geringen Energieverbrauch und spart im Vergleich zu herkömmlichen Schützen 90% Energie.

Das System koordiniert automatisch die drei Phasen, kompensiert das Ungleichgewicht zwischen den Phasen automatisch und verhindert eine Überlastung von Kondensatoren in einer Phase.

Der Status des Verbundschalters wird in Echtzeit überwacht. Wenn eine Anomalie auftritt, wird die Operation sofort gesperrt und ein Alarm rechtzeitig ausgegeben.

Wartungspunkte

DerDrei-Phasen-intelligenter VerbindungsschalterBenötigt regelmäßige Inspektion und Wartung, um einen langfristigen stabilen Betrieb zu gewährleisten. Der Staub auf der Oberfläche des Kühlers muss mindestens alle sechs Monate gereinigt werden, um zu verhindern, dass die Ansammlung von Staub die Wärmeabteilung behindert. Gleichzeitig müssen alle Kabelklemmen auf Lockerheit überprüft werden. Im täglichen Betrieb kann der Anzeigelichtstatus verwendet werden, um festzustellen, ob der Verbindungsschalter normal betrieben wird. Das grüne Licht zeigt einen normalen Betriebsvorgang an, und das rote Licht zeigt einen internen Fehler an, der rechtzeitig repariert werden muss. Wenn eine Anomalie gefunden wird, trennen Sie die Stromversorgung sofort und wenden Sie sich an das professionelle Mitarbeiter, um es zu bewältigen.
