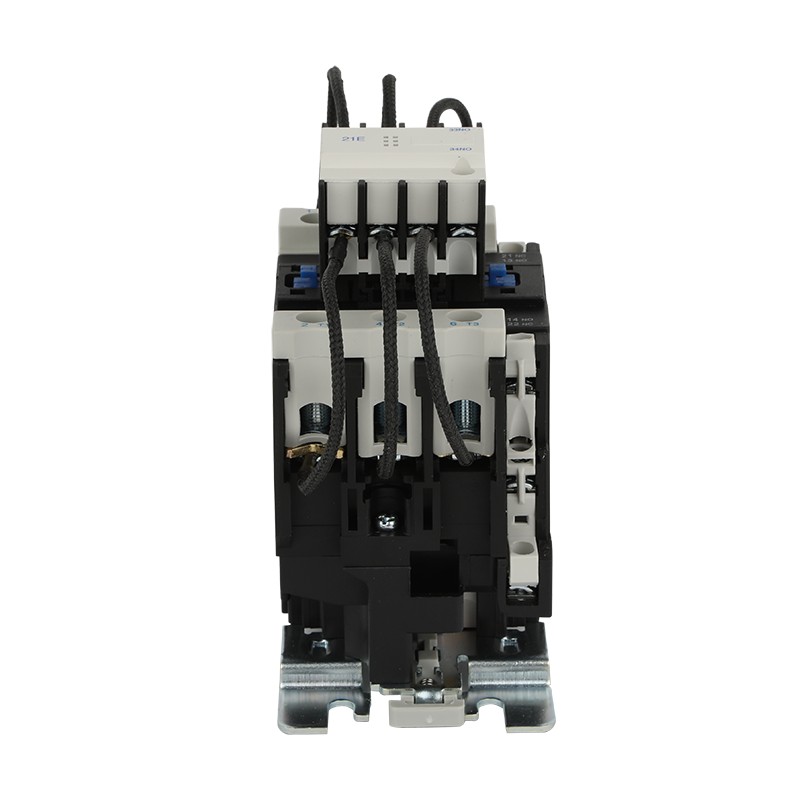

Kondensatorschaltschütze der Serie CJ19

In einem Niederspannungs-Blindleistungskompensationssystem ist das zuverlässige Schalten der Kondensatorkompensationsschaltung der Schlüssel zur Gewährleistung des stabilen Betriebs des gesamten Niederspannungs-Blindleistungskompensationssystems. Die Auswahl des am besten geeigneten Nennstroms für die Kondensatorschaltschütze der Serie CJ19 für Ihr Niederspannungs-Blindleistungskompensationssystem ist wie die Wahl der am besten geeigneten Größe einer Herzklappe für ein Herz mit eingeschränkter Funktion: Wenn der Nennstrom zu klein ist, werden die Schütze durch Überlastung beschädigt, und wenn der Nennstrom zu groß ist, werden Wirtschaftlichkeit und Leistung der Schütze schlecht. Geyue Electric ist sich bewusst, dass die richtige Auswahl der Kondensatorschaltschütze der Serie CJ19 für viele Benutzer das eigentliche Anliegen beim Aufbau einer wirtschaftlichen und zuverlässigen statischen Kompensationslösung ist. In diesem Artikel wird Ihnen die wissenschaftliche Methode zur Anpassung des am besten geeigneten Nennstroms für die Kondensatorschaltschütze der Serie CJ19 in Ihrem Kondensatorkompensationsschaltkreis anschaulich erläutert.

Verstehen Sie die exklusive Mission der Kondensatorschaltschütze der Serie CJ19

Zuallererst müssen Benutzer klar erkennen, dass die Kondensatorschaltschütze der Serie CJ19 als direkte Ausführer von Kondensatorschaltvorgängen keine gewöhnlichen Schütze sind; Dabei handelt es sich um Schütze, die speziell zum Ein- und Ausschalten von Kondensatoren entwickelt wurden. Ihre Hauptaufgabe besteht darin, den enormen Einschaltstoßstrom, der beim Anschluss von Kondensatoren an den Stromkreis entsteht, sicher zu bewältigen. Unter diesen Betriebsbedingungen neigen gewöhnliche Schütze dazu, die Kontakte zu verschweißen oder zu schmelzen, aber die Kondensatorschaltschütze der CJ19-Serie können durch spezielle Optimierung der Kernstruktur und des Magnetkreisdesigns den Stoßstrom auf das 20-fache des Nennstroms begrenzen und so ihre elektrische Lebensdauer sicherstellen. Das Verständnis der „besonderen Natur“ der Kondensatorschaltschütze der Serie CJ19 ist der erste Schritt zur richtigen Auswahl des am besten geeigneten Nennstroms.

Die Auswahl des am besten geeigneten Nennstroms für die Kondensatorschaltschütze der Serie CJ19 ist keineswegs gleichbedeutend mit einer einfachen direkten Zuordnung auf der Grundlage der auf den Etiketten der Kondensatoren aufgeführten Parameter. Ein strenger Auswahlprozess muss zwei wichtige strombezogene Daten berücksichtigen: den stationären Arbeitsstrom und die dynamische Stoßstromauswirkung.

Beherrschen Sie die Kernformel für den Betriebsstrom

Die Berechnung des stationären Arbeitsstroms hängt vom maximalen Betriebszustand der Kondensatoren während ihres tatsächlichen Betriebs ab. Die Grundformel lautet: Betriebsstrom (A) = Nennkapazität des Kondensators (kvar) / (√3 * Tatsächliche Betriebsspannung (kV)). Es ist besonders wichtig zu beachten, dass sich die tatsächliche Ausgangskapazität und der tatsächliche Strom der Kondensatoren um den Quadratfaktor verringern, wenn die Nennspannung der Kondensatoren höher als die Betriebsspannung des Systems ist. In dieser Situation ist die Grundlage für die Auswahl der Schütze der tatsächliche Betriebszustand der Kondensatoren im jeweiligen System und nicht die idealen Parameter, die auf den Typenschildern der Kondensatoren aufgeführt sind. Das heißt, für die Kondensatorschaltschütze der Serie CJ19 sollte der am besten geeignete Nennstrom kleiner und wirtschaftlicher gewählt werden, basierend auf dem tatsächlichen Arbeitsstrom der Kondensatoren nach der Reduzierung.

Ob die Kondensatorschaltschütze der Serie CJ19 die Aufgabe des Ein- und Ausschaltens der Kondensatoren jedoch erfolgreich und sicher erfüllen können, hängt weitgehend davon ab, ob sie dem dynamischen Stoßstrom im Stromkreis standhalten können. Der Nennarbeitsstrom der Kondensatorschaltschütze der Serie CJ19 wird unter der Bedingung definiert, dass sie Tausenden oder sogar Zehntausenden von Standardstoßströmen standhalten können. Daher ist die effektivste und genaueste Methode zur Auswahl des am besten geeigneten Nennstroms für die Schütze der Serie CJ19 die Bezugnahme auf die vom Hersteller bereitgestellte Vergleichstabelle „Kondensatorkapazität – Empfohlenes Schützmodell“. Beispielsweise empfehlen wir Benutzern in einem Niederspannungs-Blindleistungskompensationssystem mit einer Nennspannung von 400 V, einer Nennkapazität eines einzelnen Kondensators von 30 kvar und einem Dauerstrom von etwa 43 A pro Kondensator unter Berücksichtigung des Stoßstroms im Stromkreis normalerweise die Auswahl von Kondensatorschaltschützen der Serie CJ19 mit einem Nennstrom von nicht weniger als 63 A.

Berücksichtigen Sie die wichtigsten Variablen vor Ort in praktischen Anwendungen

Während Sie bereits die Verwendung der Formel und der Vergleichstabelle kombinieren, können Sie durch eine gründlichere Berücksichtigung der Variablen vor Ort die Kondensatorschaltschütze der Serie CJ19 mit einem Nennstrom auswählen, der näher am geeignetsten ist. Die wichtigste zu berücksichtigende Variable ist die Schaltstrategie des lokalen Blindleistungskompensationsprojekts: Handelt es sich um eine Einzelschaltung (d. h. jeder Kondensator wird einzeln gesteuert und geschaltet)? Oder handelt es sich um ein gruppiertes und zyklisches Schalten mehrerer Einheiten (d. h. mehrere Kondensatoren werden fest zu einer Einheit gruppiert und als Ganzes in einem Zyklus geschaltet, wobei jede Gruppe mehrerer Kondensatoren die Mindesteinheit darstellt)? Wenn bei Verwendung der Strategie „Gruppenschaltung“ zuerst eine Gruppe von Kondensatoren (Gruppe A) eingeschaltet wird und später die zweite Gruppe von Kondensatoren (Gruppe B) eingeschaltet wird, dann kommt der von Gruppe B erzeugte Einschaltstrom im Moment des Schließens des Schalters nicht nur von der Netzspannung, sondern, was noch schlimmer ist, von den bereits geladenen Kondensatoren in Gruppe A, die sich sofort in Gruppe B entladen. Dies führt zu einem viel größeren überlagerten Einschaltstrom als beim Einschalten einer einzelnen Gruppe. Zu diesem Zeitpunkt sollte die Spezifikation der Kondensatorschaltschütze der Serie CJ19 entsprechend aktualisiert werden, d. h. Schütze mit einem größeren Nennstrom wählen. Die zweite zu berücksichtigende Variable ist die harmonische Umgebung des Systems: Wenn der Hintergrundharmonische-Gehalt hoch ist, erhöht sich der Strom des Kondensatorkreises aufgrund von Oberwellen und kann zu einer Resonanzverstärkung führen. Es wird empfohlen, eine zusätzliche Marge von 15–25 % basierend auf dem berechneten Betriebsstromwert zu reservieren oder vorzugsweise antiharmonische intelligente Kondensatoren zu verwenden. Die letzte zu berücksichtigende Variable ist die Installationsmethode und die Arbeitsumgebung: Die dichte Installationsmethode und die schlechte Belüftung der Arbeitsumgebung verschlechtern die Wärmeableitungsbedingungen der Kondensatorschaltschütze der Serie CJ19 und wirken sich auf ihre Lasttragekapazität aus. Bei der Auswahl ist es auch erforderlich, die Spezifikation entsprechend zu aktualisieren, d. h. Schütze mit einem größeren Nennstrom zu wählen.

Die One-Stop-Lösungen von Geyue Electric

Um ein stabiles und zuverlässiges Niederspannungs-Blindleistungskompensationssystem einzurichten, benötigen Benutzer weit mehr als nur die richtige Abstimmung der Kondensatorschaltschütze der Serie CJ19. Was wirklich erforderlich ist, ist die perfekte Koordination aller Komponenten, und genau das ist der Kernwert, den Geyue Electric seinen Benutzern bietet.

Als professioneller Hersteller mit langjähriger Erfahrung im Bereich der Niederspannungs-Blindleistungskompensation bietet Ihnen Geyue Electric nicht nur ein umfassendes Sortiment an hochwertigen Komponenten von Kondensatorschaltschützen der Serie CJ19 bis hin zu Antiharmonischen-Kondensatoren, Reihendrosseln und APFC-Controllern, sondern bietet Ihnen auch eine integrierte Lösung, die auf präziser Lastanalyse und Systemdiagnose basiert. Unser technisches Team prüft Ihre Verteilungsstruktur, Lasteigenschaften und harmonischen Bedingungen gründlich und entwirft für Sie ein komplettes System von der präzisen Auswahl bis zur optimierten Verkabelung. Dabei wird sichergestellt, dass jeder Stromkreis sicher aufeinander abgestimmt ist, sodass Ihr Kompensationsgerät nicht nur den Leistungsfaktor effizient verbessern, sondern auch eine längere Lebensdauer und niedrigere Gesamtwartungskosten erzielen kann.
