Was tun, wenn der Entschädigungsschrank nicht genügend Platz gibt?

Vorwort

Der unzureichende Platz für Kompensationsschränke ist zu einer gemeinsamen technischen Herausforderung bei den Upgrades für das Verteilungsverteilungsverteilungssystem für das Industriekraft geworden. Mit der Ausweitung der Produktionsskala und der Hinzufügung von Geräten wächst die Nachfrage nach reaktiven Leistungskompensation weiter, während der für bestehende Kompensationsschränke verfügbare physische Raum festgelegt bleibt. Angesichts dieses Dilemmas konfrontiert viele Unternehmen vor einem Dilemma: Investieren Sie entweder die hohen Kosten für den Ersatz des gesamten Kabinetts oder ertragen Sie die mit einem minderwertigen Leistungsfaktor verbundenen Strafen für die Stromrechnung. Durch wissenschaftliche und rationale technische Lösungen ist es jedoch möglich, die Kompensationskapazität effektiv zu erhöhen, ohne den Kabinett selbst zu ersetzen. In diesem Artikel wird systematisch drei bewährte Lösungen eingeführt, mit denen Sie Raumbeschränkungen überwinden können.

Kompakte benutzerdefinierte Kondensatoren: Die bevorzugte Lösung für die Platzoptimierung

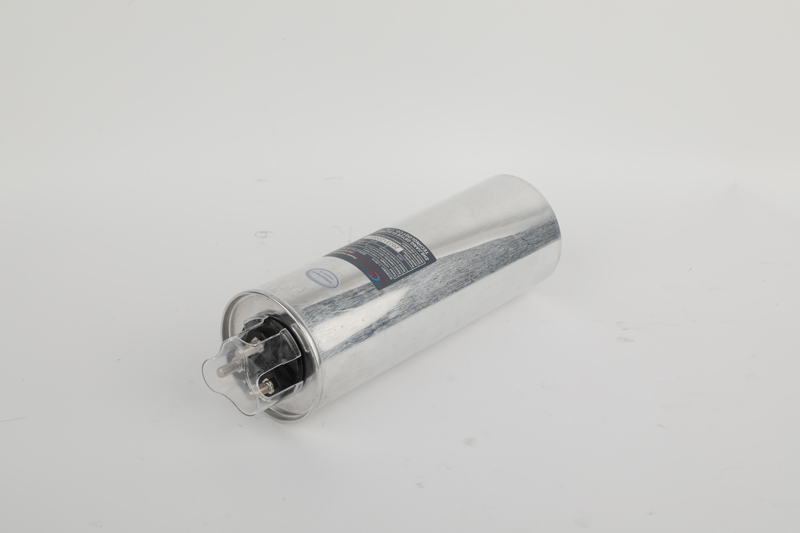

Wenn Standardkondensatoren in Standardgröße nicht den Installationsanforderungen entsprechen, werden kompakte benutzerdefinierte Kondensatoren zur direktesten Lösung. Wir haben eine Reihe von Brauch entwickeltZylindrische KondensatorenSpeziell für räumlich begrenzte Anwendungen. Zum Beispiel erreicht unser neu entwickelter zylindrischer Kondensator φ180 × 320 mm eine Kapazität von 30 kVar und hält das gleiche Volumen wie ein herkömmliches 25 -kVar -Produkt. Dieser Durchbruch ist das Ergebnis von drei technologischen Innovationen: Die Verwendung von 3 & mgr; m ultra-dünn metallisierten Polypropylenfilm erhöht den Elektrodenbereich pro Volumeneinheit um 20%; Ein optimierter Kernwicklungsprozess erhöht den Füllfaktor auf über 95%. und ein verbesserter Endgesichts-Goldsprühprozess reduziert die Kontaktfestigkeit und die Wärmeerzeugung. Praktische Anwendungen haben gezeigt, dass diese Produktreihe eine hervorragende elektrische Leistung aufrechterhalten und gleichzeitig den Temperaturanstieg unter 65.000 beibehalten und die Anforderungen für den langfristigen stabilen Betrieb vollständig erfüllt. Sie eignen sich besonders für die Nachrüstung älterer Schränke und aktivieren Kapazitäts -Upgrades, ohne die vorhandenen Befestigungslöcher zu ändern.

Intelligente Kondensatorintegrationslösung: Die intelligente Wahl zur Vereinfachung

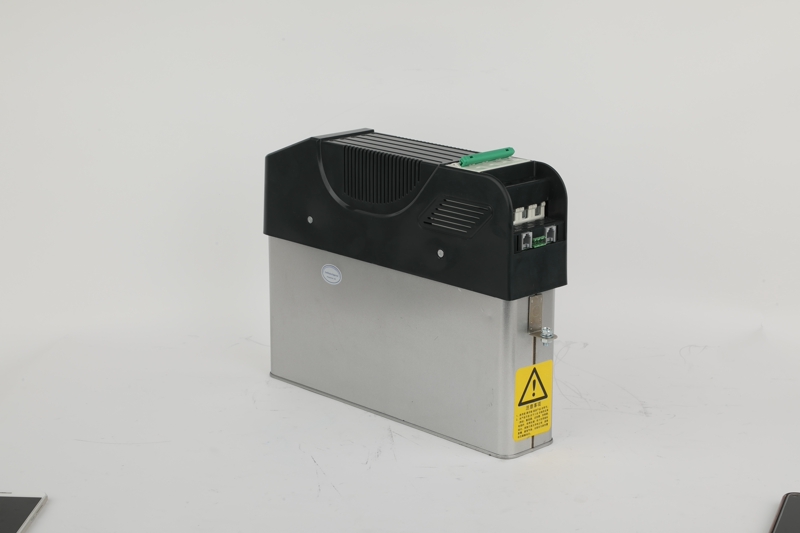

Intelligenter KondensatorDie Technologie bietet einen neuen Ansatz für die Weltraumoptimierung. Unser intelligentes integriertes Kondensatormodul integriert traditionell getrennte Komponenten wie Controller, Schütze, Sicherungen, Kondensatoren und Indikatorlichter in ein einzelnes Gerät. Beispielsweise misst ein 30 -kVar -intelligenter Kondensator nur 300 × 200 × 150 mm und spart über 40% Platz im Vergleich zu herkömmlichen diskreten Komponentenlösungen. Dieses integrierte Design reduziert nicht nur die Anzahl der Komponenten im Schrank, sondern vereinfacht auch die Verkabelungskomplexität und minimiert die Anzahl der Fehlerpunkte. Die modulare Struktur des intelligenten Kondensators unterstützt die parallele Expansion und die Wartung von Heißverlusten, um sicherzustellen, dass ein einzelner Modulausfall keinen Einfluss auf den Gesamtsystembetrieb hat. Darüber hinaus bieten intelligente Kondensatoren fortschrittliche Funktionen wie Null-Crossing-Schalt-, Phasenkompensation und Fehler-Selbstdiagnose, sparen Platz und verbessern gleichzeitig die Systemleistung. Sie sind besonders für neue Projekte oder umfassende Nachrüstungen geeignet und ermöglichen eine Miniaturisierung und intelligente Verbesserungen von Vergütungssystemen.

Optimierung des Kabinettslayouts: Die Kunst, potenziellen Platz auszunutzen

Neben der Optimierung der Auswahl der Geräte kann ein effektives Kabinetts -Layout -Design auch ein erhebliches Raumpotential freischalten. Durch umfangreiche Ingenieurpraxis haben wir drei bewährte Layout -Optimierungstechniken identifiziert. Verfolgen Sie zunächst einen dreidimensionalen Raumnutzungsansatz, der den traditionellen Flachlayout-Ansatz verändert. Unter Verwendung einer DIN-Rail-Montagestruktur werden die Komponenten vertikal gestapelt, um die Raumnutzung zu verbessern. Zweitens optimieren Sie die Verkabelungsvereinbarungen, indem Sie Kupfer -Busuh anstelle von Kabeln für die Belleizernverbindungen verwenden und den Kabelraum reduzieren. Durch die Einführung des rechtwinkligen Drehkomponenten und die Wandmontage werden verschwendete Raum beseitigt. Drittens fördern Sie das modulare Design und kombinieren Sie funktional verwandte Komponenten in Standardmodule. Zum Beispiel Kondensatoren,Serienreaktorenund Sicherungen werden in einen abnehmbaren Rahmen für einfache Wartung und Austausch integriert. Diese detaillierten Optimierungen entsperren typischerweise 15% -25% des potenziellen Installationsraums, wodurch Bedingungen für die Expansion und Renovierung erzeugt werden.

Auswahl und Implementierungsempfehlungen für Lösungen

Bei bestimmten Raumbeschränkungen sollte die am besten geeignete Lösung basierend auf der spezifischen Situation ausgewählt werden. Für Installationen mit extrem begrenztem Raum und wo Änderungen an der Schrankstruktur nicht maßbar sind, sollten kompakte, benutzerdefinierte Kondensatorlösungen priorisiert werden. Für neue Projekte oder solche, bei denen eine größere Renovierungsarbeiten möglich sind,Intelligenter KondensatorLösungen bieten die besten Gesamtvorteile. Wenn Raumbeschränkungen weniger schwerwiegend sind, können die Layout -Optimierungstechniken verwendet werden, um das Problem zu beheben, die Kosten zu minimieren und die Implementierung zu vereinfachen. Vor der Implementierung werden detaillierte Messungen und Simulationen vor Ort empfohlen, um sicherzustellen, dass das Design machbar ist. Für wichtige Projekte wird empfohlen, zunächst eine Testprobe zur Installationsüberprüfung zu erstellen, um Probleme während der Massenimplementierung zu vermeiden. Während der Implementierung sollte darauf geachtet werden, dass ausreichend Wärmeableitungsraum und sichere Entfernungen aufrechterhalten werden, und die Sicherheit der Ausrüstung sollte nicht wegen der Raumnutzung geopfert werden.
