Wie lösen Reaktoren das Problem der Kondensatorxplosion?

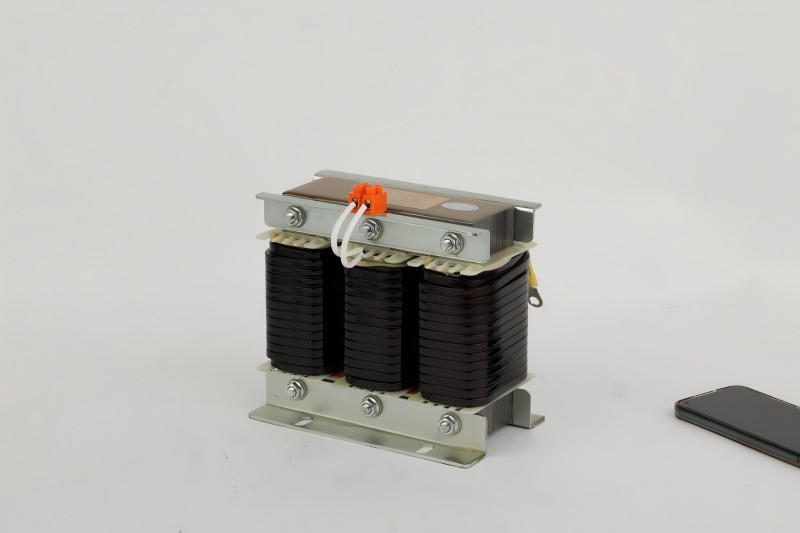

Als Schlüsselvorrichtung im reaktiven Stromkompensationssystem dieSerienreaktorstützt sich auf die elektromagnetischen Induktionsmerkmale der Induktor-Spule, um das Allround-Management des Leistungsnetzwerks zu erreichen. Das Kernwertsystem basiert auf vier technischen Abmessungen: Unterdrückung hochfrequenter harmonischer Verschmutzungsquellen durch induktive Hindernisse; Aufbau einer dynamischen Reaktiv -Leistungskompensationskette zur Stabilisierung von Spannungsschwankungen; genaue Korrektur von Leistungsfaktorabweichungen; und Feststellung eines Schutzmechanismus auf Geräteebene zur Reduzierung der Verluste. Die Synergie dieser Funktionen optimiert grundlegend die Qualität der Leistung und senkt die Wartungskosten und den Energieverschwendung. In diesem Artikel wird der funktionelle Implementierungspfad des Reaktors aus der Perspektive elektromagnetischer Prinzipien und der Systemsteuerung analysiert.

Harmonischer Unterdrückungsmechanismus

Nichtlineare Lasten wie Wechselrichter und Gleichrichter im Leistungsnetz erzeugen ein reiches Spektrum von Harmonischen hoher Ordnung, wobei typische Eigenschaften von Ganzzahl mehreren Frequenzströmen wie dem 5. (250 Hz) und 7. (350 Hz). Die wesentliche Funktion des Serienreaktors besteht darin, ein frequenzselektives Impedanzgerät zu konstruieren. Die induktive Reaktanzformel XL = 2πFL zeigt, dass die induktive Reaktanz, wenn der Induktivitätswert l konstant ist, die Frequenz f linear nimmt. Wenn die Reaktanzrate auf 7%ausgelegt ist, wird die Impedanz für die 5. Harmonische auf das 35-fache der Grundwelle erhöht und bildet einen starken Dämpfungskanal für Hochfrequenzstrom. Der Schlüsselsteuerpunkt ist die Einstellung der Resonanzfrequenz: Die technische Berechnungsformel F0 = 1/(2π√lc) muss auf die unter den niedrigsten charakteristischen Harmonischen angepasst werden, um sicherzustellen, dass die kapazitiven Impedanzeigenschaften im Harmonic -Frequenzband dargestellt werden. Gleichzeitig werden Siliziumstahlblätter mit hoher Sättigungsmagnetdichte verwendet, um die Magnetisierungskurve im linearen Bereich unter 120% Überlastungsbedingungen zu halten, und die Induktivitätsschwankung beträgt weniger als ± 3%. Diese umfassende Lösung verringert die gesamte harmonische Verzerrungsrate des Systems von 35%auf unter 5%, und die Eliminierungsrate der Resonanzüberspannungsrisiko übersteigt 99,9%.

Spannungsstabilisierungsmechanismus

Wenn das System reaktive Leistungsmangel zu einem Spannungsabfall verursacht, ist das traditionelle TraditionAC -SchützeDer Schaltleistungskondensator hat eine Antwortverzögerung von 80 bis 200 ms. Das auf dem Reaktor basierende dynamische Kompensationssystem basiert auf drei Innovationen: Verwenden der Thyristorventilgruppe, um die Schaltgeschwindigkeit von Halbzyklus (10 ms) zu erreichen; Konfigurieren der DU/DT -Differentialerkennungsschaltung zum Erfassen von 0,5% leichter Spannungsänderung; und Berechnung der Kompensationskapazität in Echtzeit durch die Formel ΔQ = u² & agding. Wenn ein Spannungsabfall von 3% festgestellt wird, vervollständigt das Steuerungssystem die Signalverarbeitung, die Strategieerzeugung und die Auslöserimpulsausgabe innerhalb von 15 ms, wodurch die Einheit des Reaktorkondensators zur Ausgabe einer präzisen Reaktivleistung antreibt. Dieser Prozess verleiht den Unterdrückungseigenschaften des Reaktors des Inschusses den Einspannungsstrom -Unterdrückungseigenschaften und begrenzt den Kondensator, der den Einspannungsstrom innerhalb des 20 -fachen des Nennstroms schließt (herkömmliche Lösungen erreichen das 200 -fache des 200 -fachen).

Leistungsfaktorverbesserungspfad

Die durch die induktive Belastung verursachte Verzögerungsstromkomponente reduziert den Leistungsfaktor auf unter 0,7. Die Stromversorgungsabteilung implementiert Belohnungen und Strafen gemäß der "Stromanpassungsanpassungsmethode". Der Korrekturmechanismus des Serienreaktors ist in drei Stufen unterteilt: vor demStromkondensatorwird in Gebrauch eingesetzt, seine induktiven Reaktanzeigenschaften beschränken den Einschaltstrompeak auf einen sicheren Schwellenwert. Während des Betriebs wird ein LC -Filterkanal gebildet, um die harmonische Spannungsrate der Hintergrundspannung von 15% bis 3% zu komprimieren. Das automatische Tuning -Modul ist so konfiguriert, dass sie ladenwechsel kontinuierlich verfolgen und die Kondensatorschaltkonfiguration über den PID -Algorithmus dynamisch einstellen. Die tatsächlichen Betriebsdaten zeigen, dass das System den Leistungsfaktor von 0,8 auf 0,99 in 200 ms erhöht und die Schwankung des stationären Zustands weniger als 0,01 beträgt. Der durchschnittliche monatliche Leistungsfaktor wird von einer Geldstrafe von 20.000 US-Dollar auf eine Belohnung von 10.000 bis 20.000 US-Dollar geändert.

Geräteschutzfunktion Realisierung

Der Verlust der Ausrüstung in harmonischer Umgebung beruht auf drei physikalischen Effekten: Der Hautffekt führt dazu, dass die Resistenz des Leiters mit der Quadratwurzel der Frequenz zunimmt. Wirbelstromverlust ist proportional zum Frequenzquadrat; Der Hystereseverlust ist proportional zur Frequenz- und Magnetflussdichteamplitude. Reaktor wirkt als harmonischer Filter, wodurch die 250 -Hz -Komponente um mehr als 20 dB abschwächt und den Lastverlust von 1600 kVA -Transformator um 12,7 kW verringert wird. Die äquivalente jährliche Stromeinsparung beträgt 110.000 Grad, der Anstieg der Wickelung der Hotspot -Temperatur wird um 23.000 verringert, die Isolationsalterungsrate wird auf 1/3,7 reduziert, die Lebensdauer der Geräte wird von 15 bis 25 Jahren verlängert und die Häufigkeit der Fehlerwartung um 68%reduziert.

Wirtschaftliche Werterzeugung

Das wirtschaftliche Nutzenmodell des Serienreaktors umfasst direkte und indirekte Vorteile: In einem 1000 -kVA -Verteilungssystem reduziert die harmonische Kontrolle den Transformator- und Linienverlusten um 9,8 kW und spart 86.000 kWh Strom pro Jahr. Der Kondensator -Explosionsunfallsatz beträgt Null und spart durchschnittlich 10.000 US -Dollar an Ersatzteilen pro Jahr. Die Beseitigung von Ausfallzeitverlusten entspricht 40.000 US -Dollar. und der Leistungsfaktorbonus hat ein Jahreseinkommen von 5.000 USD. Die statische Rückzahlungsperiode beträgt 2,3 Jahre, und das Gesamteinkommen innerhalb des Lebenszyklus von zehn Jahren beträgt das 7,1-fache der Ausrüstungskosten, wobei eine interne Rendite (IRR) 36%liegt.

Abschluss

DerSerienreaktorErstellt ein vierdimensionales Managementsystem durch das Prinzip der elektromagnetischen Induktion: Frequenzvariierte Induktivität zur Unterdrückung von Harmonischen, schnelle Reaktion auf die Stabilisierung der Spannung, dynamisches Tuning auf korrekte Leistung und Verlustunterdrückung zur Verlängerung der Lebensdauer. Die technische Implementierung beruht nicht auf komplexen Kontrollsystemen, sondern auf präziser Induktivitätsparameter-Design (, materielle Eigenschaftsoptimierung und Systemresonanzpunkt vorkontroll. Im Prozess der Industriemachtgitter, die sich in Richtung der Ära der hohen Energieeffizienz bewegen, liefern Reaktoren weiterhin grundlegende Garantien und rekonstruieren die Balance-Gleichung zwischen Stromqualität und wirtschaftlichen Vorteilen.
