Verwenden Sie immer noch Wechselstromschütze und SSRs zum Schalten von Kondensatoren? Hier erfahren Sie, warum Ingenieure auf Verbundschalter umsteigen

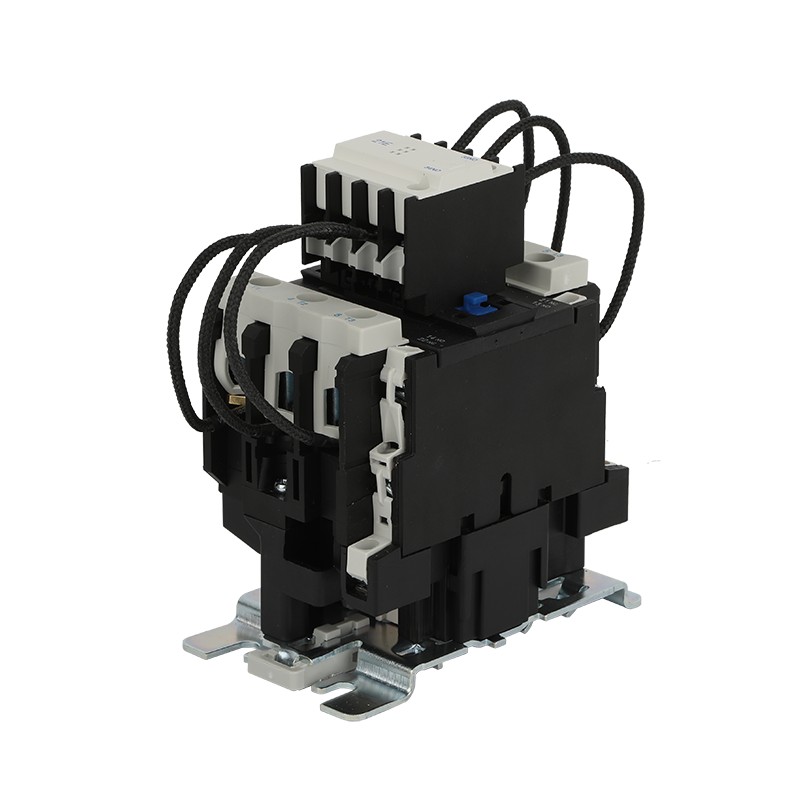

Wenn Sie jemals einen gesehen habenKondensatorschaltgerätexplodieren – und ich meine buchstäblich explodieren – Sie wissen genau, wovon ich rede. Der laute Knall. Der Geruch von verbranntem Plastik. Der wütende Blick Ihres Chefs, wenn er merkt, dass das der dritte Kontaktgeber in diesem Monat ist.

Hier ist das Ding. Das Wechseln von Kondensatoren ist nicht wie das Wechseln einer Glühbirne. Kondensatoren vertragen sich nicht gut mit herkömmlichen Schaltern. Wenn Sie ein Schütz über einen entladenen Kondensator schließen, kann der Einschaltstrom das Hundertfache des normalen Stroms erreichen. Das ist kein Klick. Das ist eine kleine Explosion, die in Ihrem Panel passiert. Und wenn Sie Halbleiterrelais verwenden, schalten diese natürlich schnell. Aber sie laufen auch heiß – wirklich heiß – und halten nicht ewig, wenn man sie alle paar Minuten radelt.

Was ist also die Lösung? Lassen Sie mich Ihnen etwas vorstellen, das still und leise Niederspannungs-Blindleistungskompensationssysteme auf der ganzen Welt erobert. Man nennt es einen Verbundschalter. Und wenn Sie erst einmal verstanden haben, wie es funktioniert, fragen Sie sich vielleicht, warum Sie nicht schon früher gewechselt haben.

Was genau ist ein Compound-Switch?

Die meisten Ingenieure, mit denen ich spreche, werfen mir einen leeren Blick zu, wenn ich zum ersten Mal Verbundschalter erwähne. Dann zeige ich ihnen eins und sie sagen: „Moment, es ist also so, als hätten ein Schütz und ein Thyristor ein Kind bekommen?“

Das ist eigentlich nicht mehr weit.

Ein Verbundschalter – auch Verbundschalter oder intelligenter Verbundschalter genannt – schaltet einen Hochspannungs- und Hochstrom-Thyristor (siliziumgesteuerter Gleichrichter) parallel zu einem magnetischen Verriegelungsrelais-15. In der Mitte sitzt ein Mikrocontroller, der die Wechselstromwellenform überwacht und genau entscheidet, wann jedes Gerät ausgelöst wird.

Hier ist das Schöne daran. Wenn der Schalter den Befehl zum Einschalten erhält, zündet der Thyristor genau in dem Moment, in dem die Spannung den Nullpunkt überschreitet. Kein Anstieg. Kein Knall. Nur eine saubere, stille Verbindung. Dann, wenige Millisekunden später, schließt das Relais und übernimmt den Stromfluss. Der Thyristor hört auf zu leiten. Das bedeutet keine Wärmeentwicklung mehr, keine sperrigen Kühlkörper und keine brummenden Lüfter in Ihrem Schrank-32.

Wenn es Zeit ist, die Verbindung zu trennen, passiert das Gegenteil. Zuerst öffnet das Relais, dann übernimmt der Thyristor die Abschaltung beim Stromnulldurchgang. Auch hier glatt und lichtbogenfrei.

Warum das für Ihr Stromsystem wichtig ist?

Lassen Sie es mich in Zahlen ausdrücken.

Ein typischer Wechselstromschütz, der eine Kondensatorbank schaltet, kann Einschaltströme erzeugen, die das gesamte System belasten. Diese Überspannungen verschleißen nicht nur das Schütz, sondern schwächen auch Ihre Kondensatoren, beeinträchtigen die Stromqualität und zerstören schließlich auch andere Komponenten. Einige Erfahrungsberichte zeigen, dass Anlagen, die herkömmliche Schütze verwenden, Schaltgeräte alle sechs bis zwölf Monate austauschen, je nachdem, wie oft sie schalten.

Verbundschalter beheben das vollständig. Da der Thyristor den Schaltmoment und das Relais den Ruhestrom verwaltet, gibt es keinen Einschaltstromstoß und keine Oberschwingungen. Keine Lichtbögen, keine Funken, kein Kontaktschweißen-15. Das Ergebnis: Schaltgeräte, die Millionen statt Tausender Betätigungen überdauern.

Dann ist da noch das Hitzeproblem. Halbleiterrelais (SSRs) eignen sich hervorragend für einige Anwendungen, weisen jedoch beim Kondensatorschalten einen schwerwiegenden Nachteil auf: Leitungsverluste. Ein SSR befindet sich im eingeschalteten Zustand grundsätzlich immer in einem halbleitenden Zustand, was bedeutet, dass es ständig Wärme erzeugt. Versuchen Sie, ein paar davon in einer dicht gepackten Platte zu stapeln, und Sie werden schnell auf Kühlprobleme stoßen. Ein technischer Leiter erzählte mir, dass sein Team einen kompletten Schaltschrank neu entwerfen musste, nur um die Luftkanäle für ihren SSR-basierten Kompensator unterzubringen.

Bei Verbundschaltern besteht dieses Problem nicht. Sobald das Relais übernimmt, schaltet der Thyristor vollständig ab. Stromverbrauch im stationären Betrieb？ Nahezu Null. Wir sprechen von 1,5 VA oder weniger pro Switch-7. Das ist kein Tippfehler.

Wo finden Sie diese in der realen Welt?

Der häufigste Einsatzort von Verbundschaltern sind Niederspannungs-Blindleistungskompensationssysteme, wie sie in Fabriken, Einkaufszentren, Bürogebäuden und Rechenzentren zu finden sind. Jede Anlage mit Motoren, Transformatoren oder induktiven Lasten benötigt Kondensatoren, um den Leistungsfaktor zu korrigieren, und diese Kondensatoren benötigen Schaltgeräte, die nach ein paar tausend Zyklen nicht auseinanderfallen.

Nehmen Sie ein Beispiel aus der Praxis. Die zentrale Klimaanlage eines großen Einkaufszentrums schaltete ihre Kondensatorbänke Dutzende Male am Tag ein und aus. IhreAC-Schützescheiterten alle acht Monate. Nach der Umstellung auf intelligente Verbundschalter konnte das System allein durch eine verbesserte Kompensationseffizienz den Energieverbrauch um 18 Prozent senken und die Austauschkosten vollständig eliminieren. Die Schalter laufen jetzt seit drei Jahren. Keine Ausfälle. Keine Wartungsanrufe. Der Wartungsleiter redet immer noch darüber, als wäre ich eine Art Zauberer.

Verbundschalter übernehmen außerdem sowohl die dreiphasige als auch die einphasige Kompensation. Für dreiphasige Systeme mit in Dreieck geschalteten Kondensatorbänken können Sie einen Schalter mit gemeinsamer Kompensation verwenden. Für Split-Phasen-Y-Verbindungsaufbauten gibt es spezielle Modelle, die jede Phase unabhängig schalten-7. Die meisten Hersteller bieten Modelle mit Nennspannungen von 220 V bis 690 V und Steuerkapazitäten von 10 kvar bis hin zu 50 kvar an.

Die intelligenten Funktionen, von denen Sie nicht wussten, dass Sie sie brauchen

Hier werden Verbundschalter wirklich interessant. Da sie einen Mikrocontroller an Bord haben, sind sie nicht einfach nur dumme Schalter. Sie sind schlau.

Die besseren Modelle verfügen über integrierte Schutzvorrichtungen, die Sie bei einem Standardschütz oder SSR nicht finden. Schutz vor Spannungsphasenverlust – wenn das System eine Phase verliert, lässt sich der Schalter nicht schließen. Unterspannungsschutz – wenn die Versorgung unter etwa 80 Prozent sinkt, bleibt der Schalter geöffnet. Selbstdiagnose-Fehlerschutz – wenn eine Komponente intern ausfällt, versucht der Schalter nicht zu funktionieren. Einige verfügen sogar über Temperatursensoren und Kommunikationsanschlüsse (RS232 oder RS485), sodass Sie sie aus der Ferne überwachen und Fehlermeldungen erhalten können, ohne zum Panel 15-16 gehen zu müssen.

Überlegen Sie, was das für Ihre Wartungsroutine bedeutet. Anstatt jeden Monat jemanden loszuschicken, der in einem Live-Panel herumstöbert, können Sie an einem Computer sitzen und genau sehen, welche Schalter funktionieren und welche Aufmerksamkeit erfordern. Für Facility Manager, die mehrere Gebäude betreiben, ist das ein entscheidender Faktor.

Seien wir ehrlich, was die Nachteile angeht

Kein Produkt ist perfekt und Verbundschalter haben ihre Grenzen.

Der Hauptgrund ist die Komplexität. Ein Verbundschalter besteht aus mehr Komponenten als ein einfacher Schütz – Thyristoren, Relais, Steuerkreise, Nulldurchgangsdetektoren. Mehr Teile bedeuten mehr Dinge, die ausfallen können. In der Praxis passieren die meisten Ausfälle, wenn Hersteller Abstriche machen und Thyristoren verwenden, die nicht den Spezifikationen entsprechen. Ein ordnungsgemäß ausgelegter Verbundschalter verwendet Thyristoren mit einer Nennspannung von über 2500 V und einer Größe, die für die Spitzenströme ausgelegt ist, denen das System möglicherweise ausgesetzt ist. Billige Versionen tun das nicht. Und diese billigen Versionen scheitern – 30.

Der andere Nachteil sind die Anschaffungskosten. Ein Verbundschalter kostet im Vorfeld mehr als ein Wechselstromschütz. Wenn Sie sich nur die Einzelposten einer Bestellung ansehen, sieht der Schütz günstiger aus. Berücksichtigt man jedoch die Austauschkosten, Ausfallzeiten und den Arbeitsaufwand für den jährlichen Austausch ausgefallener Einheiten, ändert sich die Rechnung schnell.

Für die meisten Ingenieure, mit denen ich zusammengearbeitet habe, liegt die Amortisationszeit für die Umstellung auf Compounds zwischen sechs und achtzehn Monaten. Danach ist es reine Ersparnis.

So wählen Sie den richtigen Compound-Switch aus？

Wenn Sie bereit sind, den Wechsel vorzunehmen – Wortspiel beabsichtigt –, sollten Sie Folgendes beachten.

Überprüfen Sie zunächst die Nennspannung und die Steuerkapazität. Die meisten Systeme werden mit 220 V (einphasig) oder 380 V (dreiphasig) betrieben. Ihr Schalter muss zu Ihrer Systemspannung passen und den kvar-Wert Ihrer Kondensatorbänke verarbeiten. Übliche Nennwerte betragen bis zu 50 kvar für dreiphasige Systeme und 15 kvar für einphasige Systeme.

Zweitens achten Sie auf mechanische Lebensdauerbewertungen. Ein guter Verbundschalter sollte für mindestens eine Million mechanische Betätigungen ausgelegt sein-7. Das ist um Größenordnungen besser als bei einem typischen Schütz.

Drittens: Lassen Sie sich die intelligenten Funktionen nicht entgehen. Wenn Sie sowieso für einen Verbundschalter bezahlen, besorgen Sie sich einen mit Phasenausfallschutz, Unterspannungssperre und Kommunikationsfähigkeit. Die Hinzufügung dieser zusätzlichen Funktionen kostet fast nichts, kann Ihnen aber später Tausende an Zeit für die Fehlerbehebung ersparen.

Viertens: Überprüfen Sie die Umgebungstemperatur. Die besseren Schalter sind für einen Temperaturbereich von -25 °C bis +70 °C ausgelegt. Wenn Sie die Installation im Freien oder in einem nicht klimatisierten Elektroraum durchführen, ist dieser Bereich wichtig.

Und hier ist ein Tipp, den die meisten Kataloge nicht verraten: Verbundschalter funktionieren nicht, wenn kein Kondensator oder eine Ersatzlast angeschlossen ist. Das ist kein Fehler – es ist eine Sicherheitsfunktion. Versuchen Sie nicht, eines nur mit einem Multimeter auf dem Prüfstand zu testen, und fragen Sie sich, warum nichts passiert.

Das Fazit

AC-Schützesind günstig in der Anschaffung und teuer im Besitz. Halbleiterrelais sind schnell, aber heiß und stromhungrig. Verbundschalter sitzen genau in der Mitte – sie schalten wie ein Thyristor und laufen wie ein Relais. Sie bieten Ihnen keinen Einschaltstrom, keine Oberschwingungen, nahezu keinen Stromverbrauch und eine zehnmal längere Lebensdauer.

Wenn Sie immer noch Kondensatoren mit Schützen der alten Schule austauschen oder mit überhitzten SSR-Panels zu kämpfen haben, ist es an der Zeit, sich die Frage zu stellen: Wie viele weitere durchgebrannte Schütze werden Sie ersetzen, bevor Sie etwas Besseres ausprobieren?
