Wie fährt der CJ19 AC -Schütz das elektrische System an?

Trennt Ihre Ausrüstung in Ihrer Werkstatt oft? Wenn der Motor beispielsweise beginnt, spielt der AC -Schütz aus und muss alle paar Monate ersetzt werden, oder der Kondensator ist häufig ausbaut und muss rechtzeitig ersetzt werden. Diese Ausfälle werden durch die falsche Auswahl der verursachtAC -Schützedie Kernsteuerkomponente der elektrischen Geräte. Die Auswahl des richtigen AC -Schütze kann die Lebensdauer der Ausrüstung erheblich erhöhen. Die keramische Bogenlöschabdeckung des AC -Schütze kann den Auswirkungen extrem hoher Temperaturbögen standhalten und große Ströme effektiv abschneiden. Die speziell hergestellten Silberlegierungskontakte sind sehr langlebig und verleihen dem AC-Schütz ein extra langes Leben. Am wichtigsten ist, dass der AC -Schütze und der Controller -Kondensator zusammenarbeiten, um den Leistungsfaktor erheblich zu verbessern und unnötigen Stromverlust zu verringern.

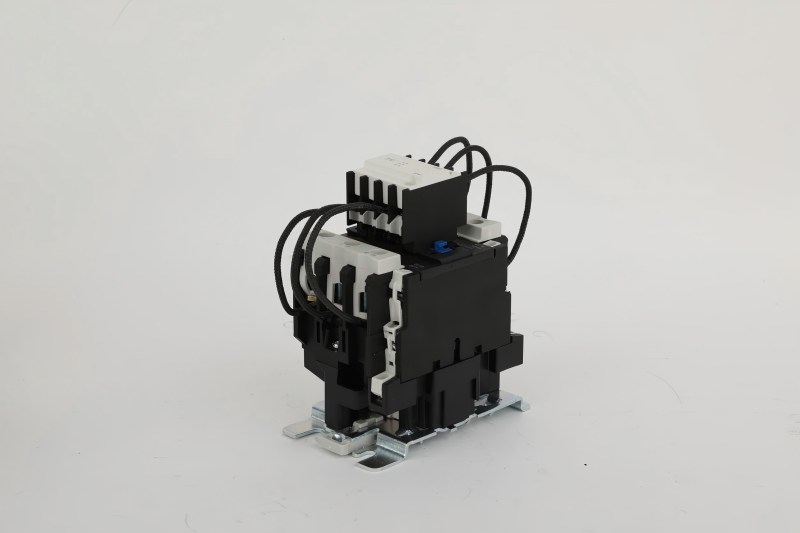

Was ist CJ19 AC -Schütze?

CJ19 AC -Schütze ist ein automatisches Schaltgerät in niedriger Spannungskompensationsschrank. Es besteht hauptsächlich aus drei Sätzen von Hauptkontakten, elektromagnetischer Spule und Lichtbogenlöschsystem. Seine Kernfunktion besteht darin, die Stromversorgung von Motoren, Elektroheizungen und anderen Geräten zu steuern.

Wie funktioniert es?

Wenn die elektromagnetische Spule derAC -SchützeEs wird energetisiert, die Magnetkraft wird darin erzeugt, was den inneren Eisenkern anzieht, und der Eisenkern treibt die drei Hauptkontakte an, bis sie vollständig geschlossen sind, um einen niedrigen Kontaktwiderstandsweg zu bilden. Der Hauptschaltungsstrom fließt über die geschlossenen Hauptkontakte glatt zum Lastgerät, damit er den Betrieb ermöglicht.

Wenn die Stromversorgung der Spule abgeschnitten wird, verschwindet die elektromagnetische Anziehungskraft sofort und stützt sich auf die Energie der Reset -Feder, der Eisenkern und die Hauptkontakte werden sich schnell unterscheiden und den Laststrom gewaltsam trennen. Aktuelle Funken werden erzeugt, wenn die Kontakte getrennt sind, aber dieAC -Schützeist mit einem Lichtbogenlöschsystem ausgestattet. Die löschende Abdeckung der Keramikbogen stand den Hochtemperaturstrahlung und dem Gasdruck des Bogens. Das eingebaute Metallblatt kann den langen Bogen in mehrere kurze Bögen für erzwungene Kühl- und Löschfunken in mehrere kurze Bögen schneiden, was die Auflösung und das Spritzen des Kontaktmetalls effektiv hemmt, wodurch die Kontakte vor Verbrennen und Verlängerung ihrer Lebensdauer geschützt werden.

Wie können AC -Schütze,Automatischer Leistungsfaktor -Controller, Kraftkondensatoren und Serienreaktor zusammenarbeiten?

In dem System mit niedriger Spannungsreaktiv arbeiten die Controller, AC-Schütze, Kondensator und Reaktor zusammen, um die Effizienz der elektrischen Energieverbrauch erheblich zu verbessern.

Erstens ist der Controller hauptsächlich für die Überwachung des Zustands des Stromnetzes und der kontinuierlichen Messung des tatsächlichen Leistungsfaktors des Systems verantwortlich. Wenn festgestellt wird, dass der Leistungsfaktor niedriger als der festgelegte Wert ist, gibt der Controller ein Verbindungssignal an die Betriebsspule des AC -Schütze aus. Nachdem der AC -Schütz das Signal vom Controller empfangen wurde, wird seine elektromagnetische Spule schnell anziehen, um den Hauptkontakt zu schließen. Nachdem der Hauptkontakt geschlossen wurde, fließt der Hauptschaltungsstrom zur Kondensatorbank, die damit angeschlossen ist. Nach erfolgreicher Verbindung ist die Kondensatorbank mit dem Stromnetz verbunden, um zu arbeiten, die Reaktive zu neutralisieren und somit den Gesamtleistungfaktor zu verbessern. Schließlich dieSerienreaktorAbsorbiert und unterdrückt den harmonischen Strom im Stromnetz, wodurch der Kondensator vor Schäden schützt.

Durch dieses System, wie der Controller erkennt, trifft Entscheidungen und Ausgabenanweisungen, der AC -Schütz die Switch -Anweisung aus, der Kondensator wird in das Stromnetz gesteckt, um eine reaktive Leistungskompensation zu implementieren, und der Reaktor schützt den Kondensator. Die vier arbeiten zusammen, um die Betriebseffizienz des Stromnetzes zu optimieren und Energieabfälle zu reduzieren.

Wie wähle ich den richtigen AC -Schütz aus?

Bei der Auswahl von AC -Schützen gibt es drei wichtige Punkte:

1. Wenn Sie den Strom anpassen, wählen Sie größer als kleiner als kleiner. Der Nennstrom des AC -Schützs ≥ der Nennstrom der Last * 1,25. Zum Beispiel beträgt der Nennstrom eines 55 -kW -Motors 110a und aAC -Schütze≥ 137,5a ist erforderlich. Wählen Sie die 160A -Spezifikation direkt aus.

2. Wählen Sie die Spulenspannung gemäß der Steuerung der Steuerung aus. Wenn die Stromversorgung beispielsweise 220 V beträgt, wählen Sie AC220V -Spule und wählen Sie bei 380 V AC380V -Spule.

3. Wählen Sie die Schutzstufe gemäß der Umwelt aus. Wenn es in einem sauberen Verteilungsfeld installiert ist, wählen Sie IP20. Wenn es sich in einer staubigen Umgebung befindet, wählen Sie IP54 oder fügen Sie eine Schutzhülle hinzu.

In einem Satz: Es muss 25% größer sein als der Laststrom, die Spulenspannung ist relativ zur Stromversorgung und wenn die Installationsumgebung schmutzig ist, wählen Sie einen hohen Schutz.
