Wie arbeiten statische VAR-Generatoren und intelligente Kondensatoren zusammen, um eine Präzisionskompensation auf Millisekundenebene zu erreichen?

Vorwort

Statische VAR -Generatoren (SVRs) sind ein Kerngerät zur Bewältigung der Herausforderungen der dynamischen Lastkompensation in modernen Stromversorgungssystemen. Wenn das Stromnetz auf eine reaktive Leistungsstschwelle auf Millisekunden-Ebene, übermäßige Spannungsflacker oder dramatische Schwankungen der Stromversorgung erneuerbarer Energien ausgesetzt sind, können herkömmliche Kondensatorkompensationsgeräte mit mechanischen Antwortverzögerungen von mehr als 200 Millisekunden nicht wirksam reagieren. Die SVR unter Verwendung einer H-Bridge-Topologie, die mit vollständig kontrollierten IGBT-Leistungsgeräten konstruiert ist, erreicht eine dynamische Reaktion innerhalb von 5 Millisekunden. In Kombination mit der hierarchischen Kompensationsstrategie von intelligenten Kondensatorgeräten bietet dieses System eine vollständige Lösung. Dieses koordinierte System kann auf herausfordernde Szenarien wie 2500 kvar 80-Millisekunden-Anstieg während der Schmelzzeit von Lichtbogenofen und minuten-minütiger 30% igen Stromschwankungen in Windparks in Windparks umgehen, wodurch die Spannungsflackern unter 1% gehalten wird, wobei die strengen Stromqualitätsanforderungen der Herstellung von Halbäalisierern und Präzisionsbeschwerden erfüllt werden.

Kernanwendungsszenariokriterien

Die Bereitstellung von Static VAR Generator (SVG) erfordert eine genaue Diagnose des Betriebszustands. Die Schlaglastszenarien auf Millisekundenebene werden durch Lastschwankungen von mehr als 30% pro Sekunde oder Blaktivenschwankungen von mehr als 1000 kvar pro 0,1 Sekunden bestimmt. Ein typisches Beispiel ist ein 80-Millisekunden-Spalt von 2500 kVar, der durch einen Kurzschluss der Bogenofenelektrode verursacht wird. Kritische Indikatoren für spannungsempfindliche Szenarien sind Spannungsflackern von mehr als 3% oder eine Toleranz von weniger als ± 0,5%. Beispielsweise erfordert ein Einzelkristall-Siliziumwachstumofen Spannungsschwankungen von nicht mehr als 1%. Neuerbare Energien mit hoher Flucht erfordern eine Leistungsrampenrate von 10% pro Minute.

Effizienter Betriebstechnologieprinzip

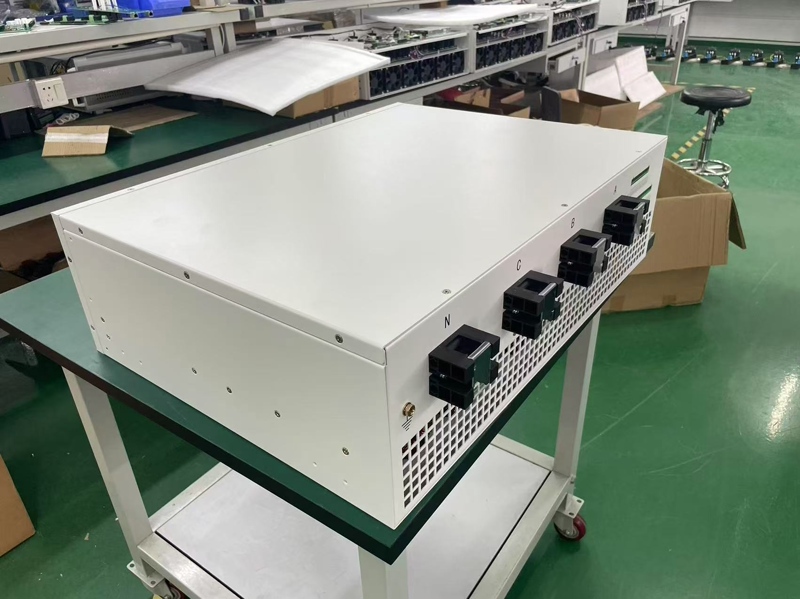

Unser entworfener statischer VAR-Generator verwendet eine dreistöckige neutrale Topologie und erreicht eine vier-Quadranter-kontinuierliche Regulation, die auf 1700-V-Spannungs-Spannungs-IGBT-Leistungsmodulen basiert. Der Kontrollkern verwendet eine Dual-DSP-Plus-FPGA-Architektur und führt 256 Hochgeschwindigkeits-Probenahmungszyklen durch. Clarke und Park -Transformationen werden verwendet, um die sofortige aktive und reaktive Komponenten in Echtzeit zu entkoppeln und zu berechnen. Ein wichtiger Durchbruch liegt in seinem 5-Millisekunden-Reaktionsmechanismus: Die Signalerfassung und die Koordinatenumwandlung werden innerhalb von 1 Millisekunde von einer Gitterstörung abgeschlossen, die Wellenformen der PWM-Modulation werden innerhalb von 2 Millisekunden erzeugt und der IGBT-Ausgangskompensationsstrom wird innerhalb von 2 Millisekunden ausgelöst. Der integrierte Fast Fourier-Transformations-Harmonik-Trennungsalgorithmus des Systems filtert gleichzeitig charakteristische Harmonische unter der 13. Ordnung und erreicht eine THD-Unterdrückungsrate der gesamten harmonischen Verzerrung (THD) von mehr als 90%.

Kombination aus statischer VAR -Generator und intelligentem Kondensator

SVG- und Smart -Kondensatoren verbinden sich zu einem inszenierten Kompensationssystem, wodurch die Effizienz maximiert wird. Steady-State-Lasten werden von intelligenten Kondensatoren behandelt, deren 100-Millisekunden-Reaktionsgeschwindigkeit durch magnetische Relais und vorgeladene Kondensatoren erreicht wird. Die Kapazität wird berechnet, indem die durchschnittliche Blindleistung des Systems mit einem Faktor von 0,8 multipliziert wird. Transiente Umstände werden hauptsächlich durch statische VAR-Generatoren kompensiert, die eine Reaktionsgeschwindigkeit von 5 Millisekunden durch vollständig kontrollierte IGBTs erreichen. Die Kapazität wird berechnet, indem der maximale transiente Anstieg mit einem Sicherheitsfaktor von 1,2 multipliziert wird. Die Kontrollkoordination wird durch faseroptische Kommunikation erreicht. Der Smart -Kondensator -Controller und die SVG -Austauschdaten unter Verwendung des IEC61850 -Gansprotokolls halten die Befehlsübertragungslatenz innerhalb von 1 Millisekunde. In einem 1500-kW-Stempelpressesystem reduziert eine 500-kVar-SVG-SVG mit einer 800-kVar-Lösung intelligentem Kondensator die Spannungsflackern von ± 15%auf ± 2%und reduziert gleichzeitig die Ausfallraten der Schütze Burnout um 92%.

Zusammenfassung

Als Hersteller statischer VAR-Generatoren versprechen wir feierlich und stützen uns auf unser 20-jähriges technologisches Fachwissen: Jede Einheit unterzieht sich vor dem Verlassen der Fabrik einen 72-stündigen Schocktest, um eine genaue Reaktionsgeschwindigkeit von 5 Millisekunden zu gewährleisten. Wir bieten auch eine offene Faser-optische Kommunikationsprotokollschnittstelle an, die eine 1-Millisekunden-Synchronisation mit intelligenten Kondensatorgeräten ermöglicht. Wir behalten ein volles Lebenszyklus -Gesundheitsprofil für die Geräte bei, um eine Verwerfungsgenauigkeitsrate von über 95%zu gewährleisten. Tests von Drittanbietern bestätigen, dass das kollaborative System im Vergleich zu herkömmlichen Lösungen jährlich 42.000 kWh Strom spart.
