Wie verhindern selbstheilende Shunt-Kondensatoren Stromverschwendung und frühzeitige Ausfälle in Niederspannungssystemen?

Hören Sie auf, für „Stromverschwendung“ zu bezahlen: Enthüllung des unsichtbaren „Perpetuum Mobile“ in Niederspannungs-Stromverteilungssystemen

Haben Sie schon einmal eine solche Situation erlebt? In den Stromverteilerschränken Ihrer Fabrik beginnen sich Reihen von Kondensatoren, die vor weniger als zwei Jahren installiert wurden, „aufzufüllen“ (Wölbung am Gehäuse) oder sogar „zu streiken“, indem sie die Leistungsschalter auslösen. Die Wartungsteams kämpfen hin und her, doch die Zahlen auf Ihrer Stromrechnung bleiben hartnäckig hoch, und die Leistungsfaktor-Strafbescheide kommen weiterhin pünktlich an.

An diesem Punkt könnte Ihnen ein erfahrener Techniker sagen: „Die Kondensatoren sind gealtert; es ist Zeit, die gesamte Charge auszutauschen.“

Aber haben Sie sich jemals gefragt, warum diese Kondensatoren so schnell „sterben“? Warum halten einige Geräte fünf Jahre, während es bei Ihnen kaum anderthalb Jahre dauert? Heute geht es nicht um trockene, technische Datenblätter. Stattdessen möchte ich als Ingenieur mit jahrelanger praktischer Erfahrung auf dem Gebiet der Blindleistungskompensation mit Ihnen über den „Mikrokrieg“ sprechen, der in Ihren Kondensatoren tobt – ein Konflikt, der sich direkt auf Ihre Stromrechnung auswirkt – und Ihnen eine Lösung vorstellen, die oft als „Perpetuum Mobile“ bezeichnet wird: dieSelbstheilender Shunt-Kondensator.

I. Was genau haben Ihre „kurzlebigen“ Kondensatoren durchgemacht?

In einem Niederspannungs-Stromverteilungssystem besteht die Hauptaufgabe von Nebenschlusskondensatoren darin, die „nachlassende“ Blindleistung „zurückzuziehen“ und so den Leistungsfaktor zu verbessern. Die innere Struktur eines herkömmlichen Kondensators ähnelt einem geschichteten „Sandwich“: zwei Schichten Metallfolienelektroden, getrennt durch eine Schicht isolierenden dielektrischen Materials (typischerweise eine Polypropylenfolie).

Das größte versteckte Risiko in dieser Struktur besteht darin, dass es irgendwo im dielektrischen Material auch nur einen mikroskopischen Defekt gibt – etwas, das industrielle Herstellungsprozesse niemals zu 100 % beseitigen können –, dass es an dieser bestimmten Stelle unter der Belastung durch Spannungsschwankungen zu einem dielektrischen Durchschlag kommt. Ein einzelner Durchschlag führt zu einem dauerhaften Kurzschluss; Der gesamte Kondensator wird praktisch „durchstochen“ und sofort unbrauchbar.

Laut Branchendaten erreichte die weltweite Produktion von selbstheilenden Niederspannungs-Shunt-Kondensatoren im Jahr 2024 4,58 Millionen Einheiten; Allerdings ist die hohe Ausfallquote im Frühstadium seit langem ein anhaltendes Problem für die Branche. Viele Benutzer stellen fest, dass ihre Kondensatoren „im Einsatz sterben“, bevor sich das Gerät durch Kosteneinsparungen überhaupt amortisiert hat.

II. Eine „Selbstchirurgie“ im Mikrosekundenmaßstab: Wie funktioniert Selbstheilung?

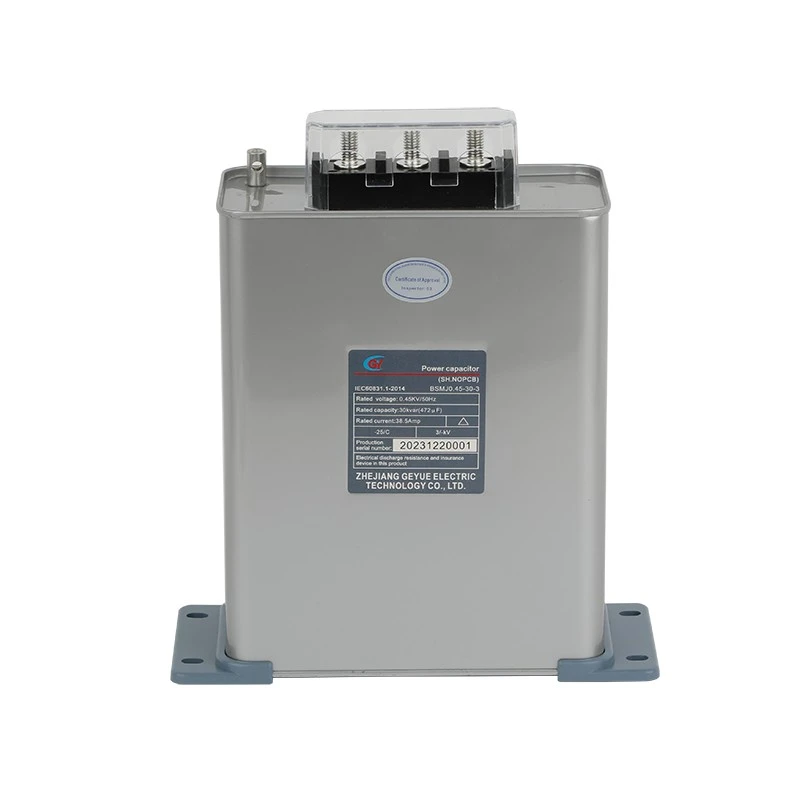

Damit sind wir beim Star der heutigen Diskussion: demSelbstheilender Shunt-Kondensator. Sein Kerngeheimnis liegt in der metallisierten Polypropylenfolie.

Diese Folie ist keine eigenständige Metallfolie mehr; Stattdessen wird eine extrem dünne Schicht aus einer Zink-Aluminium-Legierung direkt auf die Oberfläche der Polypropylenfolie aufgedampft und dient als Elektrode. Was passiert, wenn an einer Schwachstelle innerhalb der Folie ein dielektrischer Durchschlag auftritt?

Der Prozess ist faszinierend:

Im Moment des Zusammenbruchs – innerhalb weniger Mikrosekunden (Millionstelsekunden) – erzeugt die Zusammenbruchsstelle starke lokale Hitze, die Temperaturen von bis zu mehreren tausend Grad erreichen kann. In diesem Moment „verdampft“ oder wird „weggeblasen“ die hauchdünne Metallschicht, die die Durchschlagsstelle umgibt, und es entsteht eine kleine Isolierzone von nur wenigen Millimetern Durchmesser. Der Lichtbogen erlischt, die Isolierung wird wiederhergestellt und die restlichen 99,99 % des Kondensators bleiben vollständig intakt und funktionieren weiterhin normal.

III. Mehr als nur „unzerstörbar“ – eine „fein kalkulierte“ Investition

Viele Beschaffungsexperten fragen sich vielleicht: „Bedeutet „Selbstheilung“ nicht einfach eine längere Lebensdauer? Wie viel Geld kann eine längere Lebensdauer tatsächlich sparen?“

Machen wir die technische Mathematik:

Installationsvorteile durch geringere Größe und geringeres Gewicht: Neue selbstheilende Kondensatoren mit metallisierter Zink-Aluminium-Verbundfolientechnologie haben nur ein Viertel bis ein Sechstel der Größe und des Gewichts älterer Kondensatormodelle. Das bedeutet, dass Sie innerhalb desselben Schrankgehäuses eine höhere Kompensationskapazität erreichen können – oder direkt die teuren Kosten einsparen, die normalerweise mit der Nachrüstung oder Aufrüstung kompletter Schranksysteme verbunden sind.

Vernachlässigbarer Leistungsverlust: Herkömmliche Kondensatoren leiden unter einem erheblichen internen Leistungsverlust und erzeugen erhebliche Wärme. Im Gegensatz dazu haben moderne selbstheilende Kondensatoren typischerweise einen dielektrischen Verlustfaktor (tanδ) von weniger als 0,15 %. Was bedeutet das? Für einen 50-kVAR-Kondensator bedeutet dies praktisch keine interne Wärmeentwicklung; Jede einzelne Kilowattstunde Strom, die sonst als Wärme in den Geräten verschwendet würde, wird stattdessen in spürbare finanzielle Einsparungen für Sie umgewandelt.

Ein wirklich „wartungsfreies“ Sicherheitserlebnis: Selbstheilende Kondensatoren verfügen normalerweise über einen eingebauten Überdruckschutz und einen explosionsgeschützten Mechanismus. Sollten sich interne Fehler auf ein kritisches Niveau anhäufen und einen übermäßigen Innendruck verursachen, dehnt sich das Kondensatorgehäuse aus; Durch diese Erweiterung wird sofort ein interner Kupfersicherungseinsatz durchtrennt und dadurch die Stromversorgung physisch unterbrochen. Dieser Mechanismus schützt nicht nur den Kondensator selbst, sondern auch den gesamten Stromverteilerschrank und eliminiert so vollständig die Risiken – wie Öllecks oder sogar Explosionen –, die üblicherweise mit herkömmlichen Ölkondensatoren verbunden sind. IV. Daten lügen nicht: Warum verlagern sich globale Märkte in Richtung selbstheilender Technologie?

Laut Brancheneinblicken von QYResearch wird der globale Markt für selbstheilende Niederspannungs-Parallelkondensatoren bis 2031 voraussichtlich einen Wert von 1,935 Milliarden RMB erreichen, was einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von über 4,7 % entspricht. Dieser Trend wird nicht nur durch technologische Iteration vorangetrieben; Es ist in erster Linie eine Reaktion auf die immer strengeren Anforderungen an die Stromqualität in Industrieanlagen, Gewerbegebäuden und Rechenzentren.

Insbesondere die Anwendung von Zink-Aluminium-Legierungsbeschichtungen hat die inhärenten Kompromisse herkömmlicher Materialien perfekt gelöst – insbesondere die Anfälligkeit reiner Aluminiumfilme für Oxidation und die schlechte Korrosionsbeständigkeit reiner Zinkfilme. Diese Innovation stellt sicher, dass die Kapazitätsabfallkurve des Kondensators auch bei längerer Wechselstromlast bemerkenswert flach bleibt.

V. Fazit: Offene Beratung für Beschaffungs- und Ingenieursprofis

Als erfahrener Branchenveteran möchte ich Ihnen folgenden Rat geben: Konzentrieren Sie sich bei der Auswahl selbstheilender Parallelkondensatoren nicht nur auf die Nenn-kVAr-Bewertung; Achten Sie stattdessen genau auf die folgenden kritischen Faktoren:

Materialzusammensetzung: Wird eine metallisierte Zink-Aluminium-Verbundfolie verwendet? Verfügt die Folie über eine Technologie mit verdickten Kanten? (Dies wirkt sich direkt auf seine Fähigkeit aus, Einschaltströmen standzuhalten.)

Herstellungsprozess: Ist die aufgespritzte Metallschicht sicher verbunden? Ist die Schweißung zuverlässig? (Diese Faktoren bestimmen den Kontaktwiderstand und die erzeugte Wärmemenge.)

Sicherheitsschutz: Ist es mit einer explosionsgeschützten Überdruck-Trennvorrichtung ausgestattet? Verfügt es über eingebaute Entladewiderstände? (Diese Maßnahmen gewährleisten die Sicherheit des Wartungspersonals.)

Die Stromqualität dient als „unsichtbarer Blutkreislauf“ der industriellen Produktion, und der selbstheilende Parallelkondensator fungiert als „Superorgan“, das sowohl „Blut erzeugen“ als auch „sich selbst heilen“ kann.

Wenn Sie immer noch mit dem Aufwand belastet sind, die Kondensatoren alle zwei Jahre auszutauschen – und wenn Sie wirklich eine „minimal besetzte“ oder automatisierte Umspannwerksumgebung realisieren möchten – dann ist es höchste Zeit, Technologie zu nutzen, um diese versteckten Betriebskosten dauerhaft aus Ihrem Konto zu streichen.
