Wie lösen antiharmonische Verbundschalter Probleme mit der Stromqualität in der Fertigungsindustrie?

Einführung

In modernen industriellen Fertigungsumgebungen treten Probleme mit der Stromqualität immer stärker in den Vordergrund, insbesondere die Oberwellenverschmutzung, die zu einem erheblichen Faktor geworden ist, der die Produktionsstabilität und die Gerätesicherheit beeinträchtigt. Der weit verbreitete Einsatz nichtlinearer Lasten wie Walzwerke, Lichtbogenöfen und Frequenzumrichter hat zu einem erheblichen Anstieg des Oberschwingungsgehalts im Stromnetz geführt und stellt die Stromversorgungsanlagen vor große Herausforderungen. Die Leistung von Oberwellenunterdrückungsschaltern ist ein entscheidender Faktor für die Zuverlässigkeit und den wirtschaftlichen Nutzen des Stromversorgungssystems. Dieser Artikel befasst sich mit den technischen Merkmalen von Oberwellenunterdrückungsschaltern und ihrem Einsatzwert in der industriellen Fertigung.

Analyse der industriellen Auswirkungen harmonischer Probleme

Harmonische Probleme im industriellen Fertigungssektor sind einzigartig. Oberwellen, die beim An- und Abschalten von Hochleistungsgeräten entstehen, verursachen nicht nur Spannungsverzerrungen, sondern können auch zur Überhitzung der Geräte und zu falschen Schutzauslösungen führen. Langzeit-Feldtests haben ergeben, dass die dritte, fünfte und siebte Harmonische in typischen Industrieszenarien am häufigsten vorkommen, wobei die fünfte Harmonische einen besonders großen Einfluss auf Energiesysteme hat. Oberschwingungsströme erzeugen beim Fluss durch Transformatoren und Leitungen zusätzliche Verluste und verkürzen so die Lebensdauer der Geräte. Noch schwerwiegender ist, dass Oberwellen Parallelresonanzen verursachen können, die zu ungewöhnlich hohen lokalen Spannungen führen und die Sicherheit der Geräteisolierung gefährden.

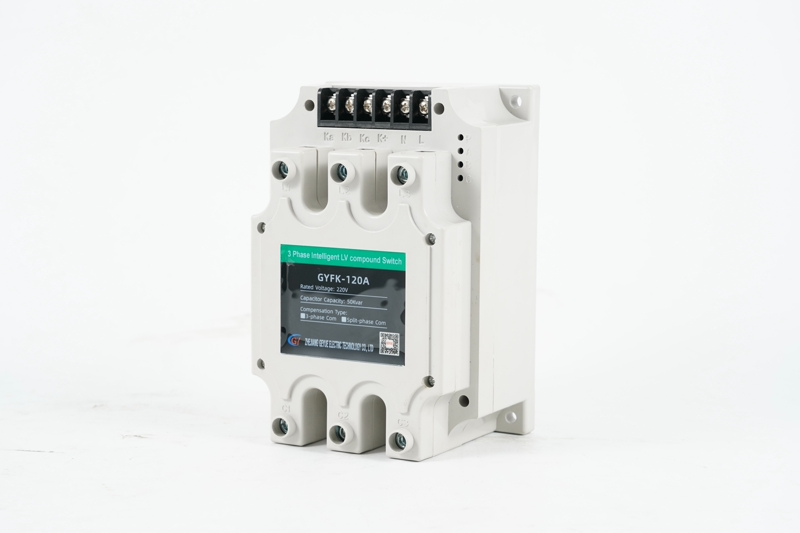

Technische Merkmale harmonischer Verbundschalter

Während des Forschungs- und Entwicklungsprozesses konzentrierte sich unser Ingenieurteam auf den harmonischen Widerstand des Schalters. Das NeueVerbundschalternutzt ein einzigartiges Magnetkreisdesign, das die Magnetflussverteilung optimiert, um die Auswirkungen harmonischer Magnetfelder wirksam zu unterdrücken. Ein wesentlicher Vorteil liegt in den Kontakten, die aus einem speziellen Legierungsmaterial bestehen, das eine außergewöhnliche Lichtbogen- und Schweißbeständigkeit bietet. Dieser Schalter bietet Sicherheit und erhöhte Sicherheit für Ihre Ausrüstung. Seine Hauptkomponenten sind langlebig und funkenbeständig. Die Kontakte bestehen aus einem speziellen Legierungsmaterial und bieten eine hervorragende Beständigkeit gegen Lichtbogenbildung und Schweißen. Der Schalter verfügt außerdem über ein integriertes Oberschwingungsüberwachungsmodul, das kontinuierlich Netzdaten sammelt und den Oberschwingungsgehalt automatisch analysiert. Wenn übermäßige Oberschwingungen erkannt werden, passt das System die Schaltsequenz automatisch an, um Oberschwingungsspitzen zu vermeiden und so das Risiko betriebsbedingter Überspannungen deutlich zu reduzieren.

Kerntechnologische Innovationen

Die Innovation dieses Produkts liegt in der umfassenden Integration von Oberschwingungsüberwachungs- und Schaltersteuerungsfunktionen. Wir haben einen adaptiven Algorithmus zur Oberwellenunterdrückung entwickelt, der die Schaltparameter basierend auf Echtzeit-Oberwellendaten dynamisch anpasst. Das Lichtbogenlöschsystem des Schalters wurde speziell optimiert und nutzt ein mehrstufiges Lichtbogenunterdrückungsdesign, um eine zuverlässige Trennung auch in harmonischen Umgebungen zu gewährleisten. Das Isolationsmaterial ist ein Nanokompositmaterial mit hervorragender Koronabeständigkeit, das Teilentladungen wirksam verhindert. Diese technologischen Innovationen verlängern die elektrische Lebensdauer des Produkts in harmonischen Umgebungen um mehr als das Dreifache im Vergleich zu herkömmlichen Produkten und verlängern den Wartungszyklus auf fünf Jahre.

Praktische Anwendungsüberprüfung

Wir führten eine langfristige Verfolgung und Überwachung der Oberwellenunterdrückung durchVerbundschalterbei einem großen Stahlunternehmen. Die Daten zeigten, dass die beim Schalten erzeugte Schaltüberspannung um etwa 60 % reduziert wurde und die Ausfallrate von Kondensatorbänken um 45 % sank. Die Stromqualität des Unternehmens konnte deutlich verbessert werden: Die Gesamtharmonische Verzerrung (THD) sank von 8,3 % auf 3,5 % und der Leistungsfaktor stabilisierte sich über 0,95. Diese Verbesserungen erhöhen nicht nur die Zuverlässigkeit der Stromversorgung, sondern sparen dem Unternehmen auch jährlich etwa 800.000 Yuan an Stromkosten.

Wartungstipps

Um den langfristigen und stabilen Betrieb von Verbundschaltern zur Oberwellenunterdrückung sicherzustellen, empfehlen wir Benutzern, ein regelmäßiges Inspektionssystem einzurichten. Alle sechs Monate sollte eine umfassende Inspektion durchgeführt werden, einschließlich der Reinigung der Isolieroberfläche, des Anziehens der Klemmen und der Überprüfung der Schutzeinstellungen. Die Betriebsumgebung des Schalters sollte in einem Temperaturbereich von -25 °C bis +55 °C liegen, wobei die relative Luftfeuchtigkeit 85 % nicht überschreiten darf. Wenn der Oberschwingungsgehalt des Systems anhaltend hoch bleibt, sollten Sie die Installation einer abgestimmten Drossel in Betracht ziehen, um eine vollständige Lösung zur Oberschwingungsminderung zu schaffen.

Ausblick auf die zukünftige Entwicklung

Mit der Weiterentwicklung von Industrie 4.0 werden Verbundschalter zur Oberwellenunterdrückung intelligenter. Produkte der nächsten Generation werden fortschrittlichere Sensoren und Kommunikationsmodule integrieren, um Zustandsüberwachung und vorausschauende Wartung zu ermöglichen. Wir erforschen eine KI-basierte Technologie zur Identifizierung von Oberwellen, die in Zukunft eine präzisere Unterdrückung von Oberwellen ermöglichen soll. Darüber hinaus sind Miniaturisierung und Modularisierung von Schaltern ebenfalls wichtige Entwicklungsrichtungen, um den Installationsanforderungen verschiedener Industrieszenarien gerecht zu werden.

Abschluss

Als Schlüsselgerät für das industrielle Energiequalitätsmanagement sind das technische Niveau und die Zuverlässigkeit der Oberwellenunterdrückung entscheidendVerbundschalterwirken sich direkt auf die Produktionseffizienz produzierender Unternehmen aus. Durch kontinuierliche technologische Innovation und Produktoptimierung sind wir bestrebt, Industrieanwendern effizientere und zuverlässigere Lösungen zur Oberschwingungsminderung anzubieten. Auch in Zukunft werden wir uns auf die Bedürfnisse der industriellen Entwicklung konzentrieren, die Produktleistung kontinuierlich verbessern und die Transformation und Modernisierung der Fertigungsindustrie tatkräftig unterstützen.
