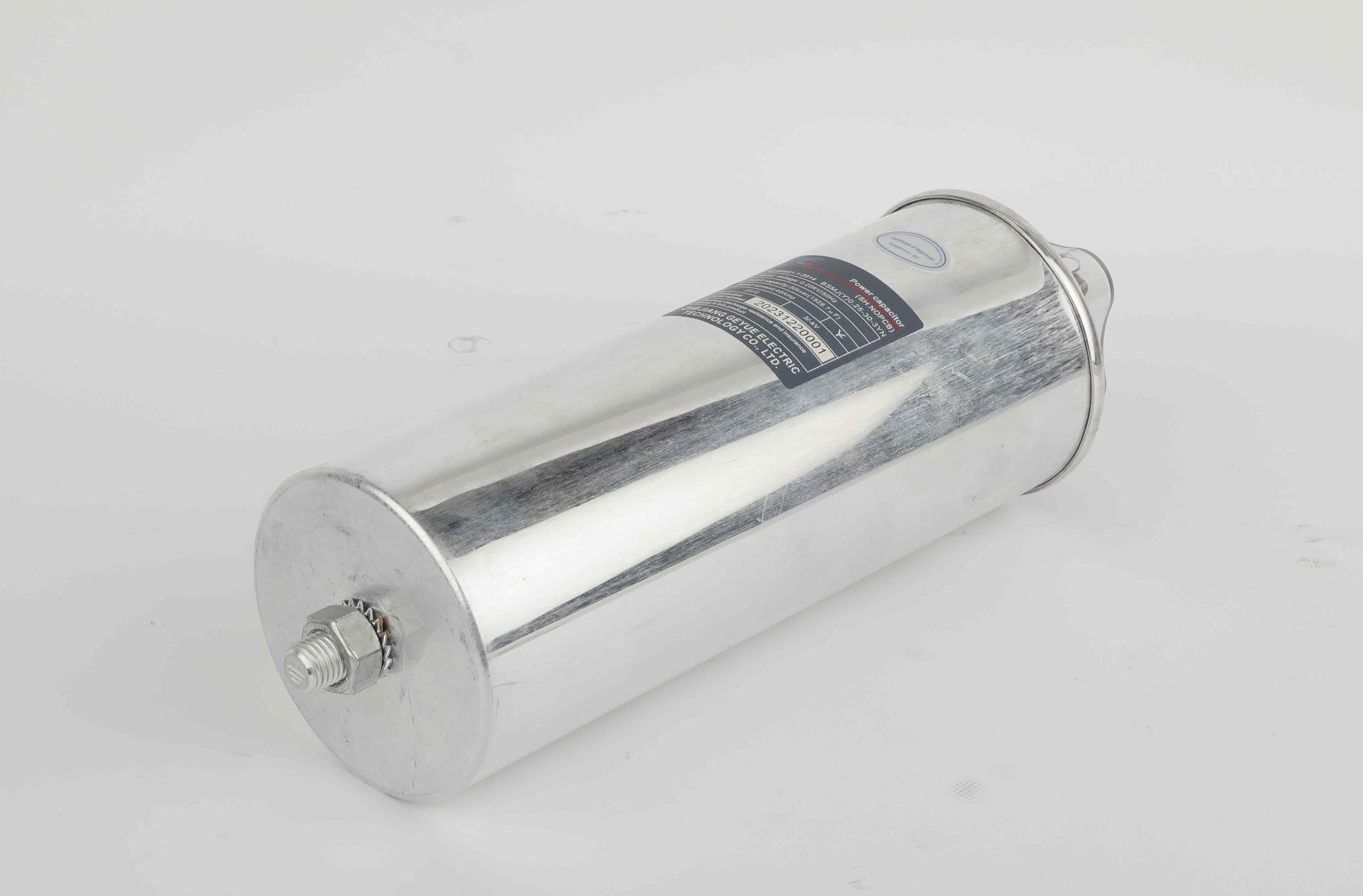

Sind Ihre PFC -Kondensatoren sicher? 5 Überhitzungswarnzeichen, die Sie nicht ignorieren können

Ein Brand, das durch Überhitzung eines PFC -Kondensators verursacht wird, wird enorme Verluste gegen das Industrieverteilungssystem verursachen. Basierend auf einer Bibliothek von Zehntausenden von Verwerfungsfällen hat Geyue Electric fünf Überhitzungssignale zusammengefasst, die sofort in industrielle Szenarien mit niedrigem Volt-Reaktiv-Stromkompensation eingegriffen werden müssen, wodurch Ihr Unternehmen unerwartete Verluste von mehr als sechs Zahlen vermeiden muss.

Signal 1: Abnormaler Zunahme der Gehäusetemperatur (> 75 ℃).

Unter normalen Arbeitsbedingungen, wenn die Umgebungstemperatur 40 ° C beträgt, wird die Gehäusetemperatur des PFC -Kondensators 55 ° C nicht überschreiten. Wenn die Gehäusetemperatur des PFC -Kondensators 55 ° C überschreitet und den Warntemperaturbereich von 60 bis 75 ° C erreicht, müssen Sie die Ursache des Temperaturanstiegs schnell untersuchen. Wenn sich die Gehäusetemperatur des PFC -Kondensators über 75 ℃ nähert, müssen Sie manuell eingreifen, um den PFC -Kondensator sofort daran zu hindern, weiter zu arbeiten. Sie können einen Infrarot -Wärmelager verwenden, um die Temperatur des PFC -Kondensatorgehäuses genau zu messen. Sie können auch einfach feststellen, ob das Gehäuse durch Drücken Ihrer Handfläche dagegen überholt ist. Wenn Ihre Handfläche 5 Sekunden lang gegen das Gehäuse festhält, können wir feststellen, dass das Gehäuse überwärmt ist.

Signal 2: Dreiphasenstrom-Ungleichgewicht> 15%.

Wenn das Dreiphasenstrom-Ungleichgewicht in einem System mit niedriger Spannung reaktive Leistungskompensation von 15%überschreitet, folgen verschiedene verborgene Gefahren nacheinander, die von der Schädigung des Geräts bis hin zum Systemsturz, wie z. Sie können den Ungleichheit des Drei -Phasen -Stroms im System unter Verwendung der folgenden Formel berechnen: Unwalance Grad = (i_max - i_avg)/i_avg × 100%. Wenn das Drei-Phasen-Strom-Ungleichgewicht größer als 15%beträgt, sollten Sie diese Gruppe von PFC-Kondensatoren sofort trennen und ein LCR-Messgerät verwenden, um die Kapazitätswerte jeder Phase zu neu ausführen.

Signal 3: Verfärbung oder Bevölkerung der Schutzbeschichtung.

Nach den thermodynamischen Prinzipien von Materialien und elektrochemischen Gesetzen sind die Verfärbung und Bevölkerung der Schutzbeschichtung von PFC -Kondensatoren tatsächlich visuelle Signale der Verschlechterung der inneren Materialien der Kondensatoren, die direkt das fortschreitende Versagen des Dielektrikums, die Metallisationsschicht und die Verpackungsmaterialien widerspiegeln. Die materielle Verschlechterung der Kondensatorschutzbeschichtung ist in drei Stufen unterteilt. Die Temperaturen, die jeder Stufe entsprechen, beziehen sich eher auf die Hot-Spot-Temperaturen innerhalb des Kondensators als auf die Oberflächentemperaturen des Gehäuses. In der ersten Stufe "Initial Oxidation", wenn die Hot-Spot-Temperatur zwischen 70 und 90 ° C liegt, oxidiert der Polypropylenfilm und die Schutzbeschichtung des Kondensators wird leicht gelb. Die zweite Stufe, "mittelfristige Zersetzung", tritt auf, wenn die maximale Hot-Spot-Temperatur zwischen 90 ℃ und 110 ℃ liegt. Die Metallisationsschicht wandert und die Schutzbeschichtung des Kondensators ist lokal gebräunt. In der dritten Stufe "Terminal Collapse", wenn die Hot-Spot-Temperatur 120 ° C überschreitet, verdampft die dielektrische Dielektrizität und erweitert sich, wodurch sich die Schutzbeschichtung des Kondensators wölbt und ausbricht. Wenn die Ausbuchtung des Kondensators nicht rechtzeitig behandelt wird, verursacht dies in wenigen Tagen einen Interphasen -Kurzschluss im gesamten Leistungsverteilungssystem.

Signal 4: Der Kondensator gibt einen süßen und verbrannten Geruch aus.

Wenn sich PFC -Kondensatoren in einem Zustand schwerer Überhitzung befinden oder im Begriff zu scheitern, wird ein besonderer Geruch erzeugt. Wenn die Hotspot-Temperatur innerhalb des Kondensators 90-100 ℃ erreicht, wird der dielektrische Polypropylenfilm im selbstheilenden Filmkondensator zunächst einen leicht süßen, honigartigen Geschmack oxidieren und emittieren. Wenn die Hot-Spot-Temperatur im Kondensator 110 ℃ -130 ℃ erreicht, wachsen Dendriten in der metallisierten Schicht und geben einen starken Karamellgeruch ab. Wenn die Hot-Spot-Temperatur innerhalb des Kondensators 130 ° C überschreitet, wird der dielektrische Polypropylenfilm im selbstheilenden Filmkondensator eine thermische Rissreaktion durchlaufen. Nach dem dielektrischen karbonisieren es einen süßen und scharfen gemischten Geruch. Wenn Sie den oben genannten Geruch riechen, tragen Sie bitte sofort eine Gasmaske, schneiden Sie die Stromversorgung ab und belüfen, verwenden Sie einen Infrarot-Wärmebild, um die Temperatur des Gehäuses zu bestätigen (direkter Kontakt ist verboten, wenn es 80 ℃ überschreitet, und verwenden Sie einen explosionsfesten Lüfter, um das entzündete Gas zu entfernen, um Zündung durch elektrische Sparke zu vermeiden.

Signal 5: Das Frühwarnsystem des intelligenten Kondensators gibt einen Alarmcode aus.

Wenn ein intelligentes Kondensatoralarmsystem in der Schaltung installiert ist und die Knotentemperatur den Sicherheitsschwellenwert überschreitet, gibt das Warnsystem einen dedizierten Alarmcode aus. Sie müssen dem Kondensator zulassen, innerhalb von 30 Minuten mit reduzierter Kapazität zu arbeiten. Wenn der ESR -Wert um 30%steigt, gibt das intelligente Frühwarnsystem einen speziellen Alarmcode aus. Sie müssen die Stromversorgung sofort abschneiden und Menschen innerhalb eines Radius von 3 Meter um Sie herum evakuieren.

Ein überhitzter Kondensator ist nicht nur ein Killer, der potenzielle Gefahren bringt, sondern auch die Sicherung systemischer Risiken. Um die durch Überhitzung von Kondensatoren verursachten Gefahren zu vermeiden, schlägt Geyue Electric aufrichtig vor, dass Industriemittel in der Dual-Redundanz von Infrarot-Glasfasersensor für die Überwachung von Temperaturen in Echtzeit 7% verwendenSerienreaktorenFür die vorerkonische Kontrolle und rasche Isolations- und Kühlprogramme und andere Notfallpläne festlegen. Es ist besser, den Tag zu beschlagnahmen, als den richtigen zu wählen. Verwenden Sie nun einen thermischen Imager, um Ihren Kondensatorschrank zu scannen und einen Blick darauf zu werfen! Haben Sie festgestellt, dass die Hot-Spot-Temperatur 65 ° C übersteigt? Schreiben Sie:: info@gyele.com.cnWenden Sie sich an das professionelle Team von Geyue Electric, um Ihre Sorgen zu teilen ~
