Was sollten Ingenieure prüfen, bevor sie sich für einen Niederspannungs-Leistungskondensator entscheiden?

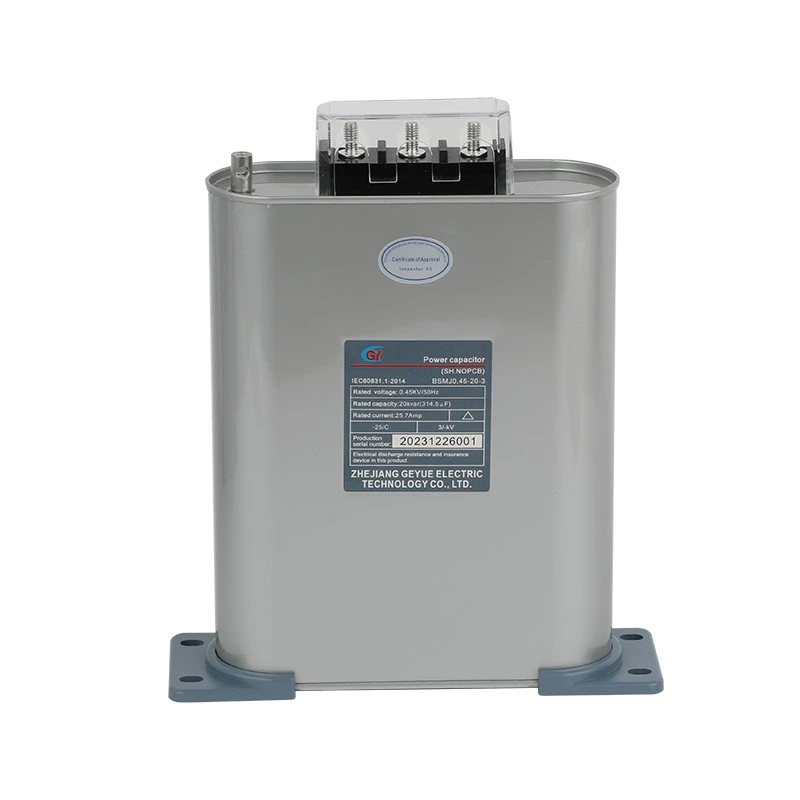

Auswahl einesNiederspannungs-LeistungskondensatorEs ist riskant, nur auf der Kvar-Bewertung zu basieren. Bevor eine Bestellung aufgegeben wird, sollten verschiedene elektrische und Umgebungsparameter überprüft werden.

1. Nennspannung

Die Nennspannung des Kondensators muss mit der tatsächlichen elektrischen Anlage übereinstimmen.

Ein für eine Spannungsebene vorgesehener Kondensator sollte nicht einfach in ein anderes System eingesetzt werden, da die physikalischen Abmessungen ähnlich erscheinen.

2. Blindleistung

Der erforderliche kvar bestimmt, wie viel Blindleistung der Kondensator bereitstellen muss.

Ein System mit einer großen Anzahl von Motoren erfordert möglicherweise mehrere Kondensatorstufen anstelle eines großen Festkondensators.

3. Häufigkeit

Die Frequenz ist ein weiterer grundlegender Parameter. Industrielle Stromversorgungssysteme arbeiten je nach Markt üblicherweise mit 50 Hz oder 60 Hz.

4. Harmonische Bedingungen

Dieser Punkt wird oft übersehen.

Wenn die Installation Frequenzumrichter, Gleichrichter, USV-Systeme, Schweißmaschinen oder andere nichtlineare Lasten enthält, können Oberschwingungen den Kondensatorbetrieb beeinträchtigen.

In solchen Fällen kann ein verstimmter Reaktor erforderlich sein.

5. Umgebungstemperatur

Kondensatoren, die in heißen Schaltschränken eingebaut sind, unterliegen einer zusätzlichen thermischen Belastung. Daher sollten bei der Systemkonstruktion die Schrankbelüftung und die Temperatureigenschaften des Kondensators berücksichtigt werden.

6. Schaltfrequenz

Automatische Kompensationssysteme können während des Betriebs mehrmals die Kondensatorstufen wechseln.

Das Schaltgerät sollte daher für die Kondensatorschaltung geeignet sein und nicht nur entsprechend den normalen Motorlastanforderungen ausgewählt werden.

Geyue Electric

Geyue ElectricDie Produktpalette umfasst Leistungskondensatoren, APFC-Controller, Kondensatorschütze, Verbundschalter und Reihendrosseln. Dies ermöglicht es dem Unternehmen, mehrere der Hauptkomponenten der Niederspannungs-Blindleistungskompensation zu berücksichtigen.

Abschluss

Ein geeigneter Kondensator ist das Ergebnis einer elektrischen Berechnung und Anwendungsanalyse. Spannung, kvar, Oberschwingungen, Temperatur und Schaltbedingungen sollten vor dem Kauf überprüft werden.
